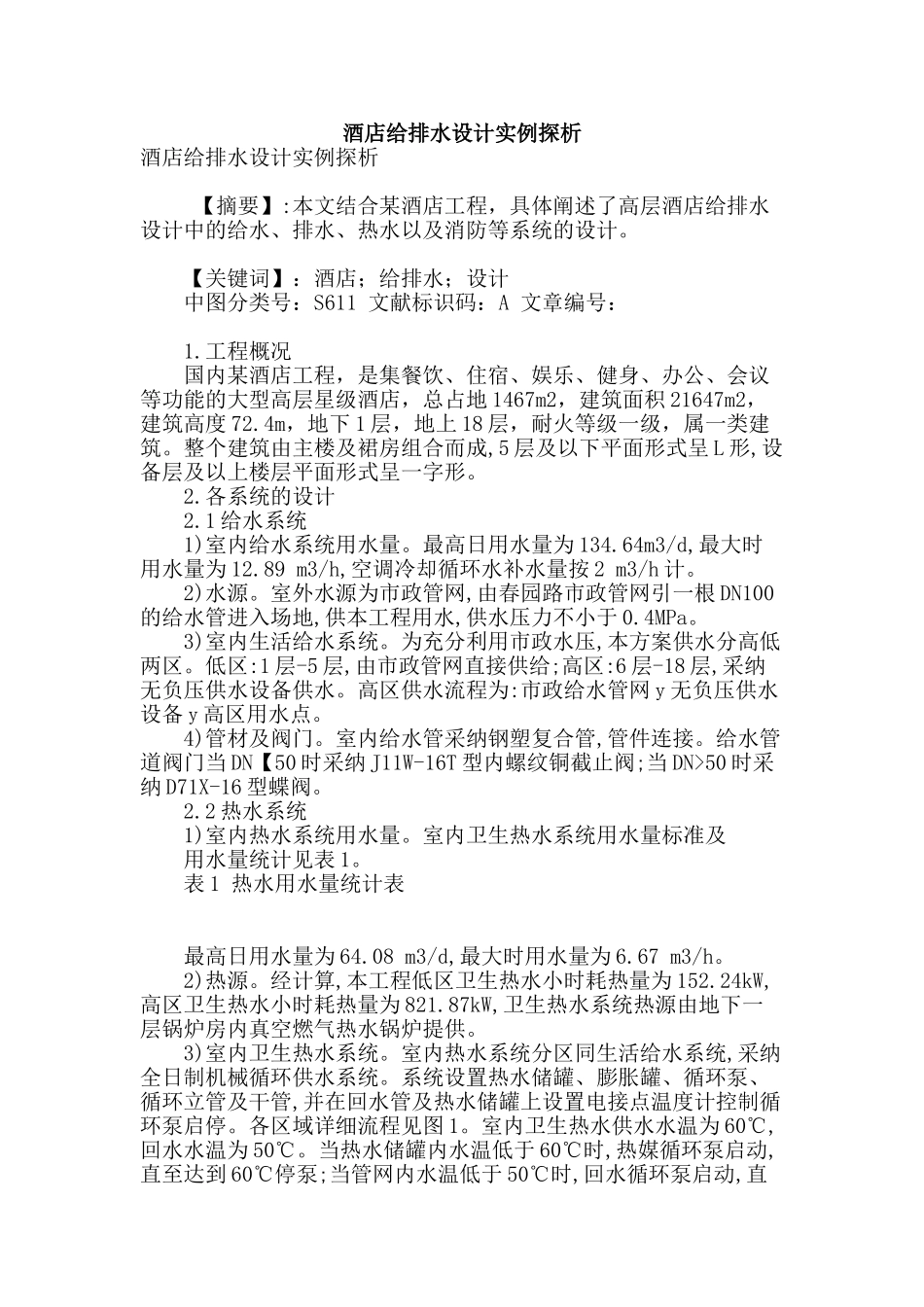

酒店给排水设计实例探析

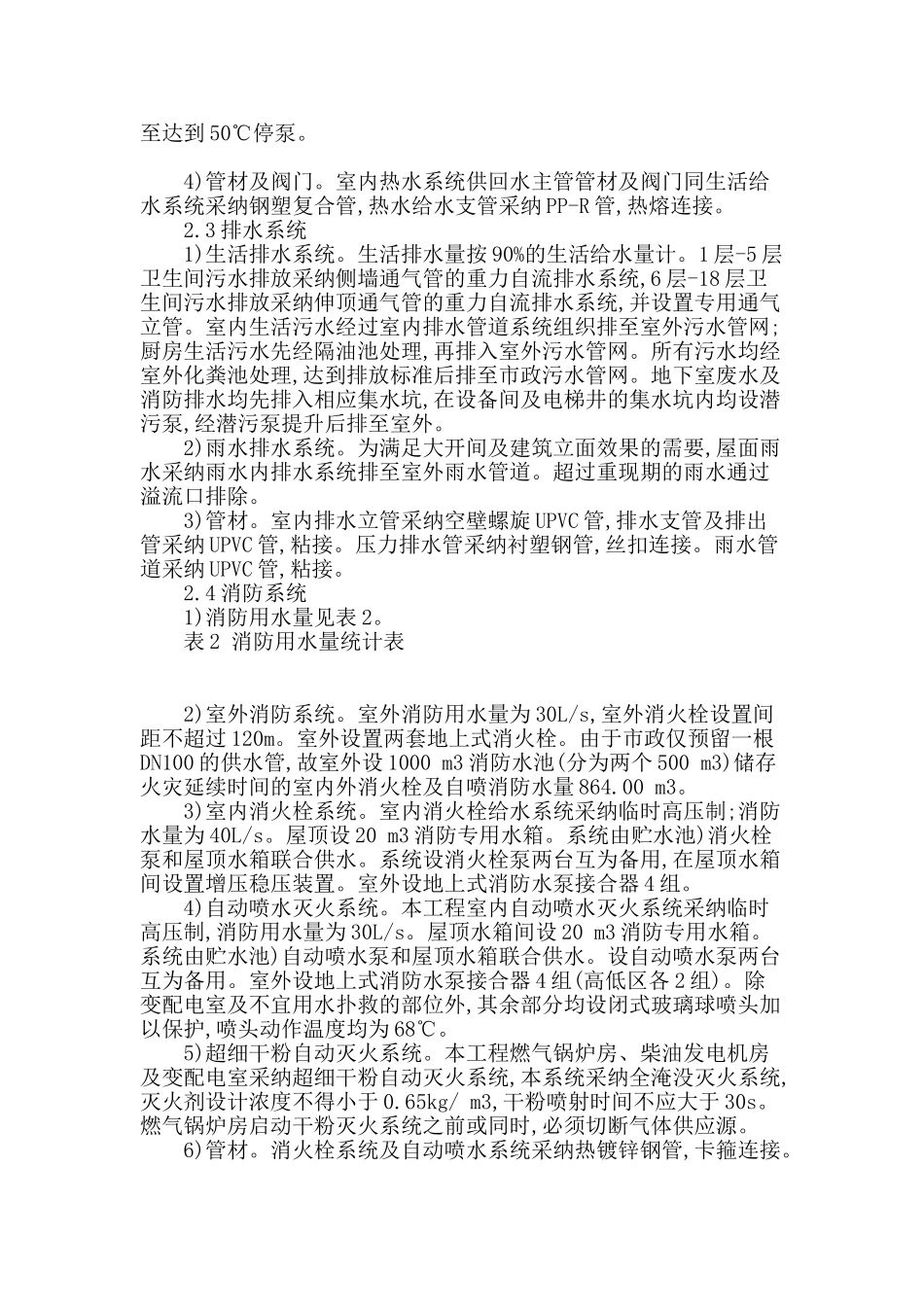

酒店给排水设计实例探析酒店给排水设计实例探析 【摘要】:本文结合某酒店工程，具体阐述了高层酒店给排水设计中的给水、排水、热水以及消防等系统的设计。 【关键词】：酒店；给排水；设计 中图分类号：S611 文献标识码：A 文章编号： 1.工程概况 国内某酒店工程，是集餐饮、住宿、娱乐、健身、办公、会议等功能的大型高层星级酒店，总占地 1467m2，建筑面积 21647m2，建筑高度 72.4m，地下 1 层，地上 18 层，耐火等级一级，属一类建筑。整个建筑由主楼及裙房组合而成,5 层及以下平面形式呈 L 形,设备层及以上楼层平面形式呈一字形。 2.各系统的设计 2.1 给水系统 1)室内给水系统用水量。最高日用水量为 134.64m3/d,最大时用水量为 12.89 m3/h,空调冷却循环水补水量按 2 m3/h 计。 2)水源。室外水源为市政管网,由春园路市政管网引一根 DN100的给水管进入场地,供本工程用水,供水压力不小于 0.4MPa。 3)室内生活给水系统。为充分利用市政水压,本方案供水分高低两区。低区:1 层-5 层,由市政管网直接供给;高区:6 层-18 层,采纳无负压供水设备供水。高区供水流程为:市政给水管网 y 无负压供水设备 y 高区用水点。 4)管材及阀门。室内给水管采纳钢塑复合管,管件连接。给水管道阀门当 DN【50 时采纳 J11W-16T 型内螺纹铜截止阀;当 DN>50 时采纳 D71X-16 型蝶阀。 2.2 热水系统 1)室内热水系统用水量。室内卫生热水系统用水量标准及 用水量统计见表 1。 表 1 热水用水量统计表 最高日用水量为 64.08 m3/d,最大时用水量为 6.67 m3/h。 2)热源。经计算,本工程低区卫生热水小时耗热量为 152.24kW,高区卫生热水小时耗热量为 821.87kW,卫生热水系统热源由地下一层锅炉房内真空燃气热水锅炉提供。 3)室内卫生热水系统。室内热水系统分区同生活给水系统,采纳全日制机械循环供水系统。系统设置热水储罐、膨胀罐、循环泵、循环立管及干管,并在回水管及热水储罐上设置电接点温度计控制循环泵启停。各区域详细流程见图 1。室内卫生热水供水水温为 60℃,回水水温为 50℃。当热水储罐内水温低于 60℃时,热媒循环泵启动,直至达到 60℃停泵;当管网内水温低于 50℃时,回水循环泵启动,直至达到 50℃停泵。 4)管材及阀门。室内热水系统供回水主管管材及阀门同生活给水系统采纳钢塑复合管,热水给水支管采纳 PP-R 管,热熔连接。 2.3 排水系统 1)生活排水系统。生活排水量按 90%的生活给水量计...
