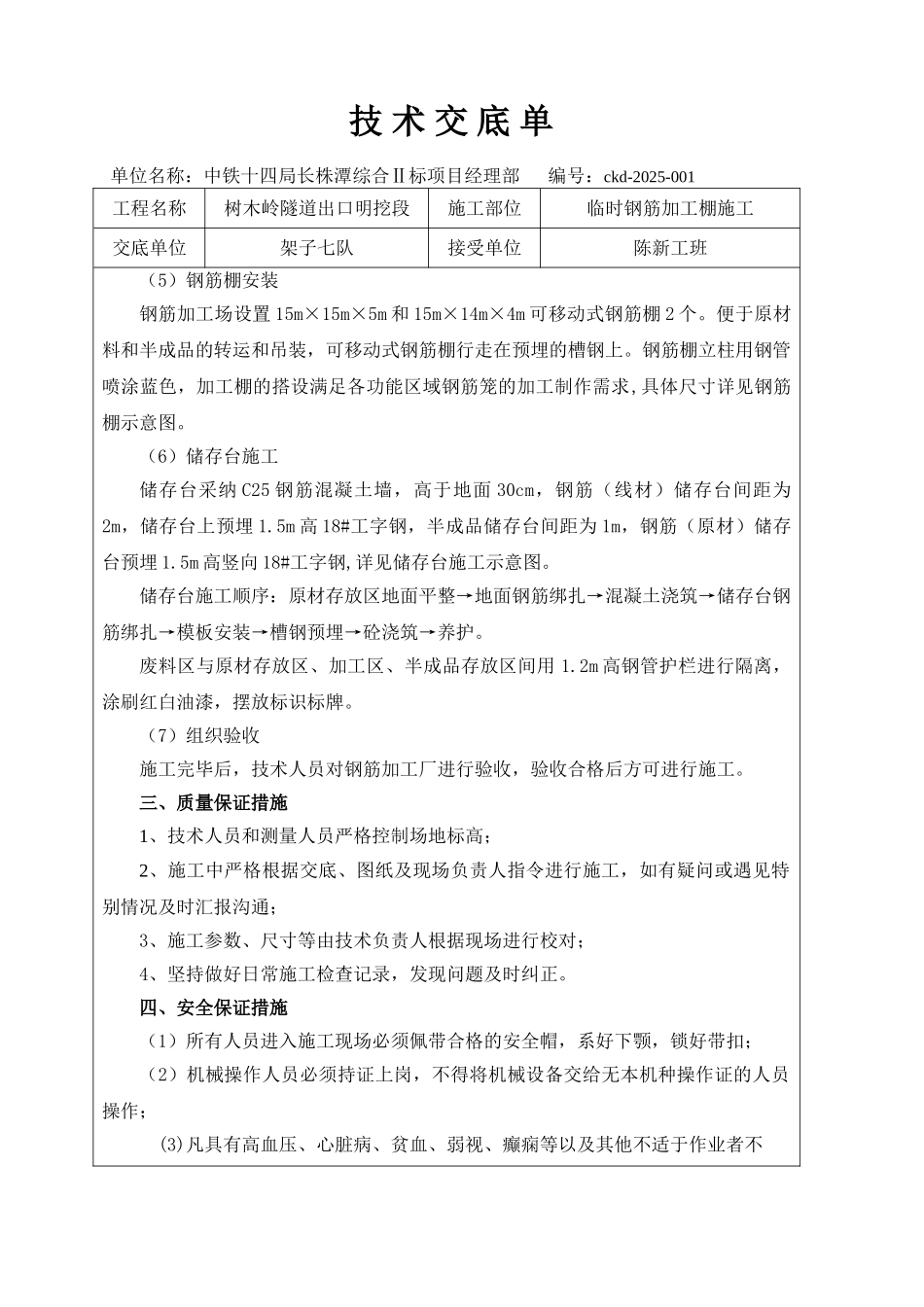

技 术 交 底 单单位名称：中铁十四局长株潭综合Ⅱ标项目经理部 编号：ckd-2025-001 工程名称树木岭隧道出口明挖段施工部位临时钢筋加工棚施工交底单位架子七队接受单位陈新工班交底内容：一、作业内容简述长株潭城际铁路综合Ⅱ标二工区 DK13+935-DK14+300 出口明挖段场地位于长沙绕城高速西侧。为满足生产需要，需在场区东北角建设一临时钢筋加工场，占地总面积225㎡，具体位置详见树木岭隧道出口明挖段临建施工场地布置图。二、施工准备（1）工艺流程施工准备→测量放线→场地整平→场地硬化→钢筋棚安装→储存台施工→组织验收（2）测量放线现场技术人员与测量人员用全站仪将钢筋加工厂场地各控制点进行放样，场区路面硬化区域用水准仪测出标高，钢筋加工厂标高参照中意路标高,原则上场地路面硬化高程高于中意路路面 50cm，采纳水准桩控制高程，控制点高程为 69.1235，具体位置详见树木岭隧道出口明挖段临建施工场地布置图。（3）场地整平根据现场实际情况、测量放样及场区总体平面布置，本着填挖平衡、经济合理的原则，采纳挖掘机配合推土机进行场地平整，振动压路机分层碾压密实，压实度至少不得低于 90%，并注意结合整体排水系统要求，四周设置排水沟。（4）场地硬化在压路机压实场地内回填土后，人工整平基础，把模板打磨洁净，涂抹脱模剂，测量人员开始放线，根据预先设定的流水坡度，测量人员定出标高后立模板，加工场内预埋 4 道槽钢，最后浇筑 C30 混凝土 20cm 厚。砼场地均需做纵横缝处理，纵横缝根据 5m×5m 设置。纵横缝施工均采纳混凝土切割机，切缝深度 5cm、缝宽 4mm。并按要求设置排水沟。编制： 审核： 签收： 日期：技 术 交 底 单单位名称：中铁十四局长株潭综合Ⅱ标项目经理部 编号：ckd-2025-001 工程名称树木岭隧道出口明挖段施工部位临时钢筋加工棚施工交底单位架子七队接受单位陈新工班（5）钢筋棚安装钢筋加工场设置 15m×15m×5m 和 15m×14m×4m 可移动式钢筋棚 2 个。便于原材料和半成品的转运和吊装，可移动式钢筋棚行走在预埋的槽钢上。钢筋棚立柱用钢管喷涂蓝色，加工棚的搭设满足各功能区域钢筋笼的加工制作需求,具体尺寸详见钢筋棚示意图。（6）储存台施工储存台采纳 C25 钢筋混凝土墙，高于地面 30cm，钢筋（线材）储存台间距为2m，储存台上预埋 1.5m 高 18#工字钢，半成品储存台间距为 1m，钢筋（原材）储存台预埋 1.5m 高竖向 18#工字钢,详见储存台施工示意图...
