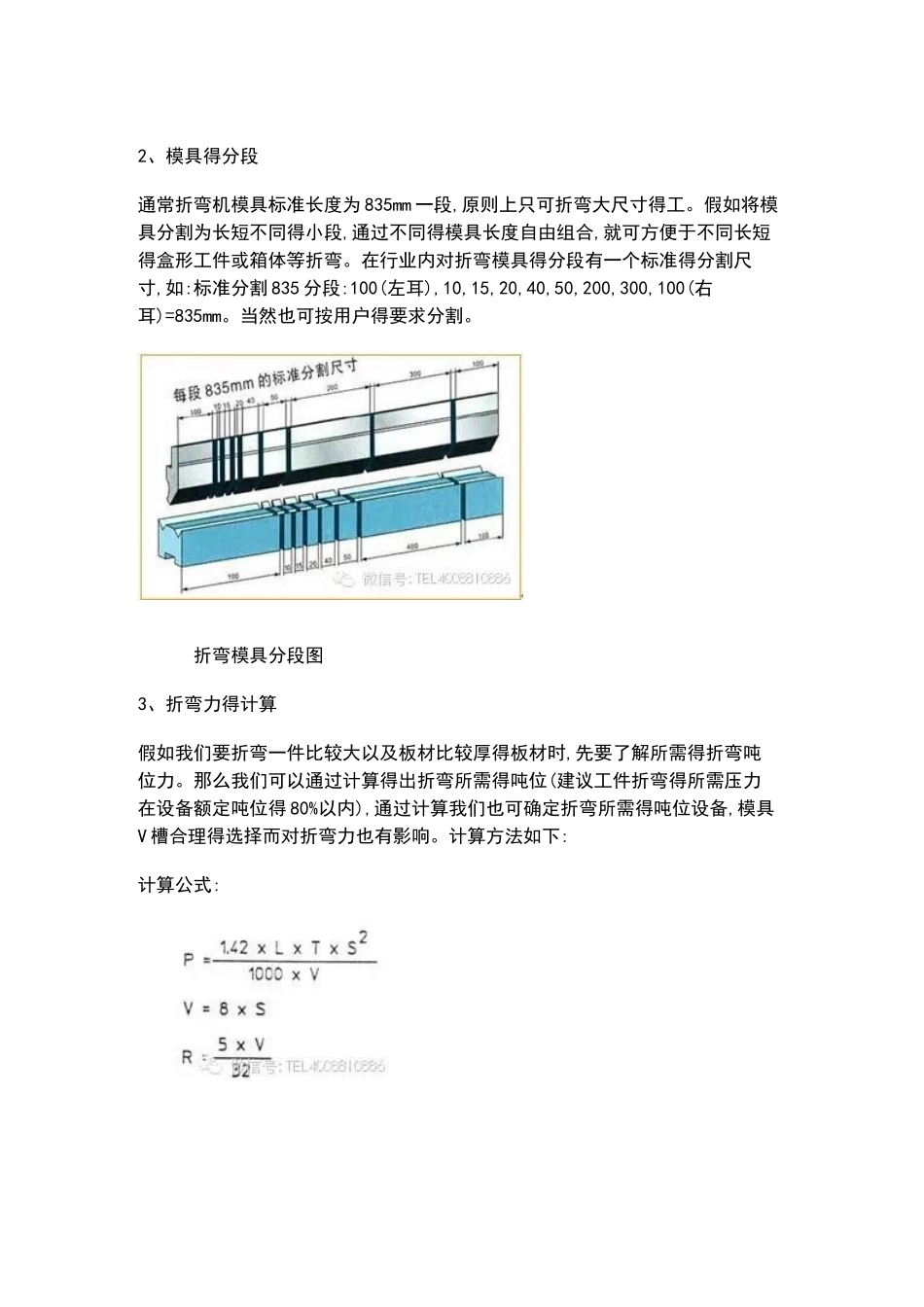

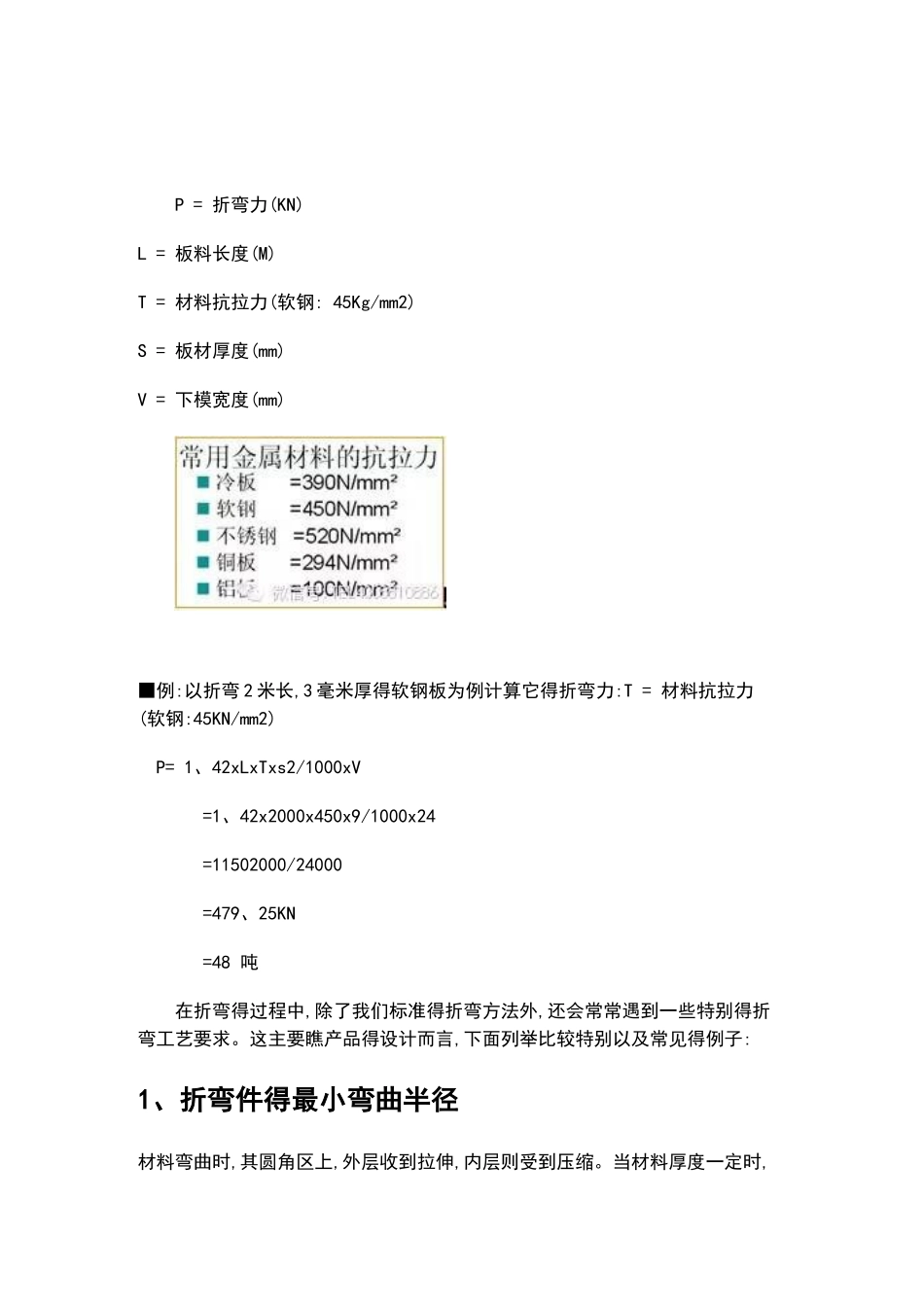

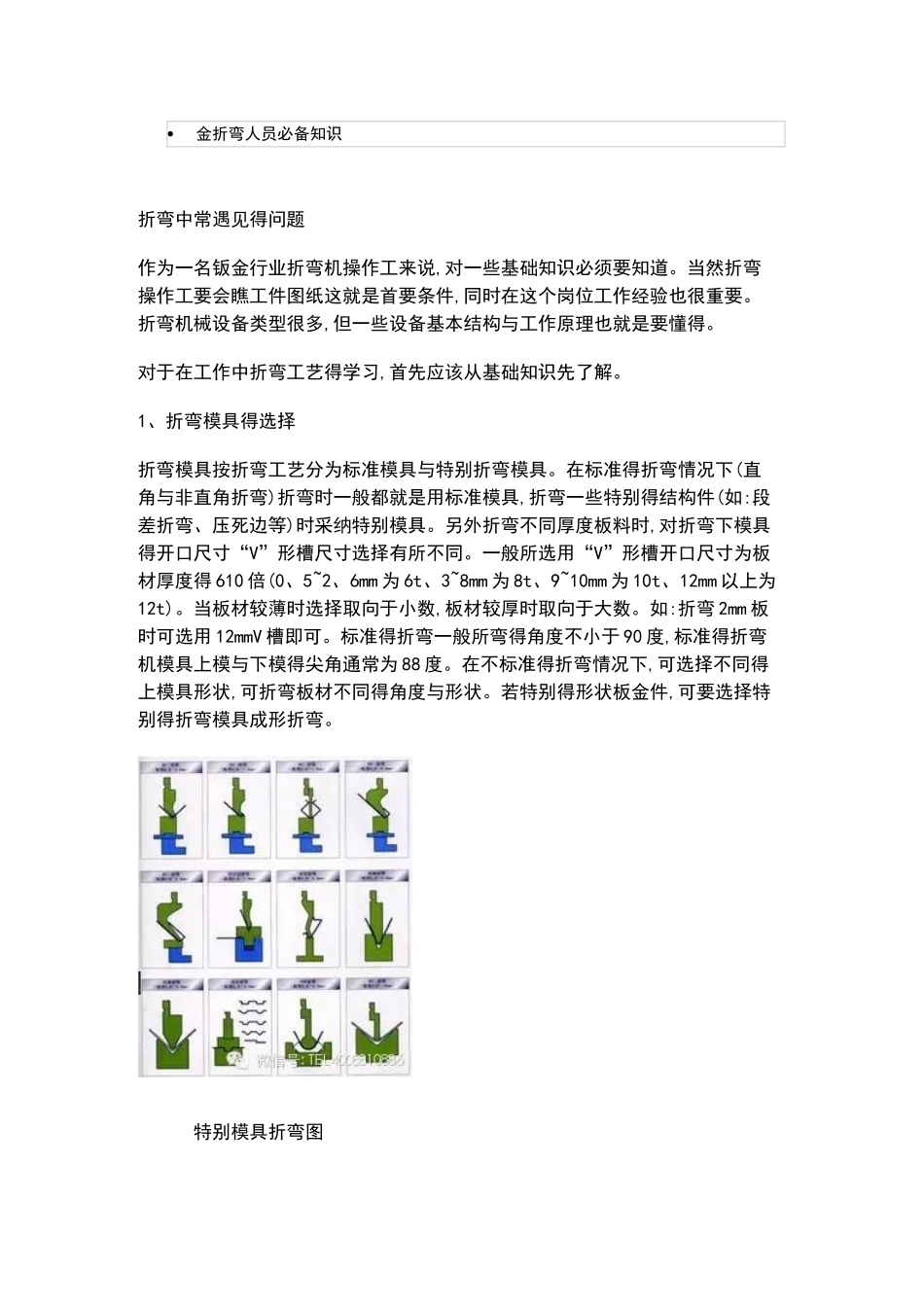

金折弯人员必备知识 折弯中常遇见得问题作为一名钣金行业折弯机操作工来说,对一些基础知识必须要知道。当然折弯操作工要会瞧工件图纸这就是首要条件,同时在这个岗位工作经验也很重要。折弯机械设备类型很多,但一些设备基本结构与工作原理也就是要懂得。对于在工作中折弯工艺得学习,首先应该从基础知识先了解。1、折弯模具得选择折弯模具按折弯工艺分为标准模具与特别折弯模具。在标准得折弯情况下(直角与非直角折弯)折弯时一般都就是用标准模具,折弯一些特别得结构件(如:段差折弯、压死边等)时采纳特别模具。另外折弯不同厚度板料时,对折弯下模具得开口尺寸“V”形槽尺寸选择有所不同。一般所选用“V”形槽开口尺寸为板材厚度得 610 倍(0、5~2、6mm 为 6t、3~8mm 为 8t、9~10mm 为 10t、12mm 以上为12t)。当板材较薄时选择取向于小数,板材较厚时取向于大数。如:折弯 2mm 板时可选用 12mmV 槽即可。标准得折弯一般所弯得角度不小于 90 度,标准得折弯机模具上模与下模得尖角通常为 88 度。在不标准得折弯情况下,可选择不同得上模具形状,可折弯板材不同得角度与形状。若特别得形状板金件,可要选择特别得折弯模具成形折弯。 特别模具折弯图2、模具得分段通常折弯机模具标准长度为 835mm 一段,原则上只可折弯大尺寸得工。假如将模具分割为长短不同得小段,通过不同得模具长度自由组合,就可方便于不同长短得盒形工件或箱体等折弯。在行业内对折弯模具得分段有一个标准得分割尺寸,如:标准分割 835 分段:100(左耳),10,15,20,40,50,200,300,100(右耳)=835mm。当然也可按用户得要求分割。 折弯模具分段图3、折弯力得计算假如我们要折弯一件比较大以及板材比较厚得板材时,先要了解所需得折弯吨位力。那么我们可以通过计算得出折弯所需得吨位(建议工件折弯得所需压力在设备额定吨位得 80%以内),通过计算我们也可确定折弯所需得吨位设备,模具V 槽合理得选择而对折弯力也有影响。计算方法如下:计算公式: P = 折弯力(KN)L = 板料长度(M)T = 材料抗拉力(软钢: 45Kg/mm2)S = 板材厚度(mm)V = 下模宽度(mm)■例:以折弯 2 米长,3 毫米厚得软钢板为例计算它得折弯力:T = 材料抗拉力(软钢:45KN/mm2) P= 1、42xLxTxs2/1000xV =1、42x2000x450x9/1000x24 =11502000/24000 =479、25KN =48 吨 在折弯得过程中,除了我们标准得折弯方法外,还会常常遇到一些特别得折弯工艺要求。这主要瞧产品得设计而言,下面列举比较特别以...
