钣金模具设计规范

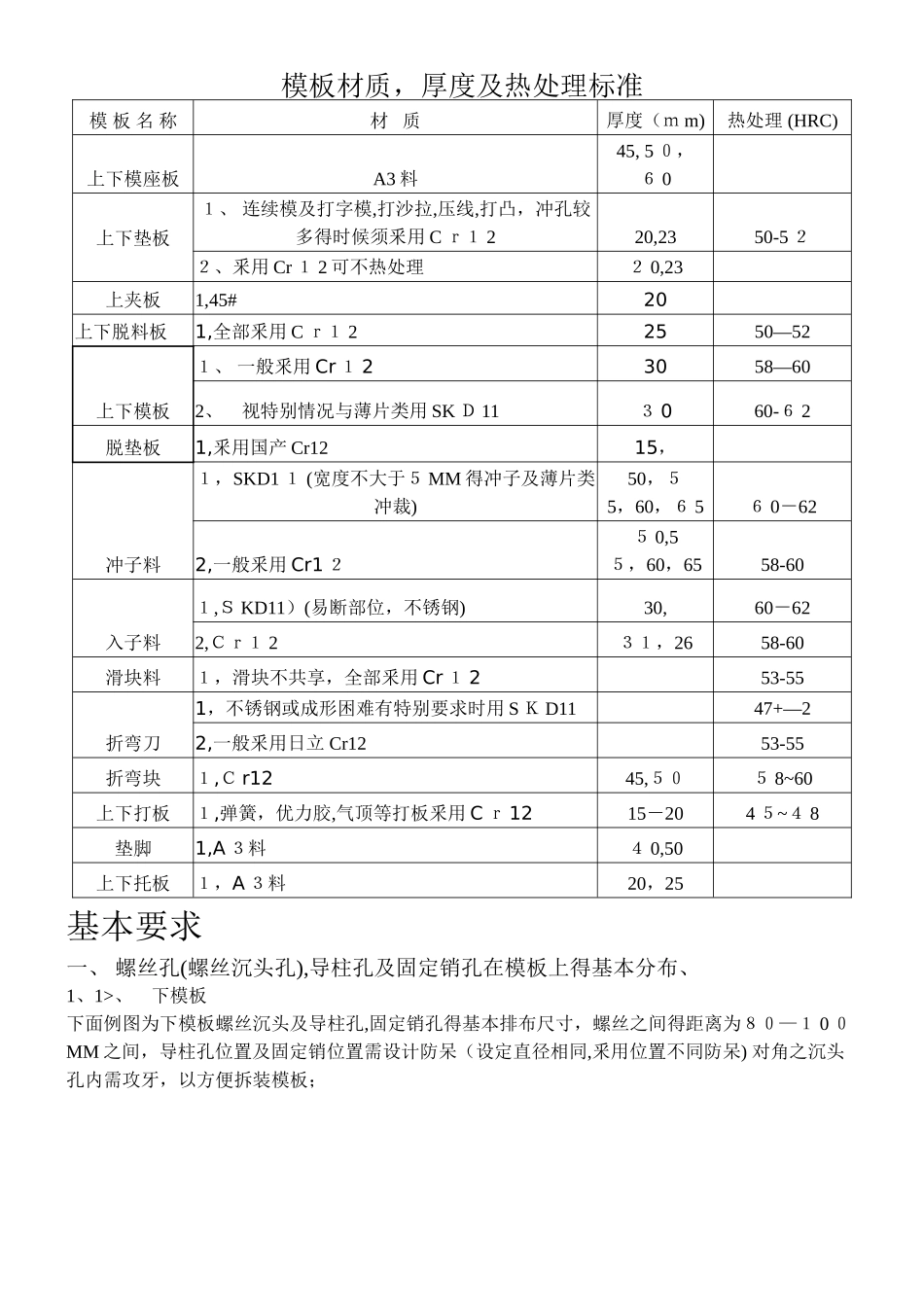

模板材质，厚度及热处理标准模 板 名 称材 质 厚度（ｍ m)热处理 (HRC)上下模座板A3 料45, 5 ０， ６ 0 上下垫板１、 连续模及打字模,打沙拉,压线,打凸，冲孔较多得时候须釆用 C ｒ１ 220,2350-5 ２２、釆用 Cr １ 2 可不热处理２ 0,23 上夹板1,45#20 上下脱料板1,全部釆用 C ｒ１ 22550—52 上下模板１、 一般釆用 Cr １ 2 3058—602、 视特别情况与薄片类用 SK Ｄ 11３ 060-６ 2脱垫板1,釆用国产 Cr1215， 冲子料１，SKD1 １ (宽度不大于５ MM 得冲子及薄片类冲裁)50，５5，60，６ 5６ 0－622,一般釆用 Cr1 ２５ 0,5５，60，6558-60入子料１,Ｓ KD11）(易断部位，不锈钢)30,60－622,Ｃｒ１ 2３１，2658-60滑块料１，滑块不共享，全部釆用 Cr １ 2 53-55折弯刀1，不锈钢或成形困难有特别要求时用 S Ｋ D11 47+—22,一般釆用日立 Cr1253-55折弯块１,Ｃ r1245,５０５ 8~60上下打板１,弹簧，优力胶,气顶等打板釆用 C ｒ 1215－204 ５~４ 8垫脚1,A ３料４ 0,50 上下托板１，A ３料20，25 基本要求一、 螺丝孔(螺丝沉头孔),导柱孔及固定销孔在模板上得基本分布、1、1>、 下模板下面例图为下模板螺丝沉头及导柱孔,固定销孔得基本排布尺寸，螺丝之间得距离为８０—１ 0 ０MM 之间，导柱孔位置及固定销位置需设计防呆（设定直径相同,釆用位置不同防呆) 对角之沉头孔内需攻牙，以方便拆装模板；1、２>、 脱板螺丝分布与下模板类似、 1、3〉、 折弯块上之螺丝沉头孔尽量设计呈三角形分布、，并要打 Φ12 得固定销；下垫板限位槽深 10.0 Ｍ M,折弯块后要做挡块,如图1、4＞、 螺丝沉头尺寸对比表公称螺丝M4M5M6M8M10Ｍ１２M １４M16攻牙底孔直径Φ3、2 Φ4、3Φ5、2Φ6、７ Φ8、５ Φ10、5 Φ12、5Φ １４、5沉头直径DΦ ８Φ ９、5Φ1 １Φ １ 4Φ17、５Φ20Φ23Φ2 ６过孔直径dΦ4、3 Φ5、２ Φ6、７Φ8、5Φ １0、5Φ12、5Φ14、５Φ １６、51、5＞、 所有模具上下模座之间要锁附限位柱,控制模具闭合高度并保障模具安全;１、6＞、 所有模具不允许垫垫片，二、 冲头制做法律规范2、1）常见冲头制做形式冲头形态冲头补强方式冲头补强方式 材质备注圆冲头３.0m ｍ以下得圆冲头挂台方式S Ｋ D1 １３ 、 0 － 1６ 。 0MM 得圆冲头挂台方式S Ｋ D １１ 根据情况可做成Ｔ冲，A 冲16.0MM 以上得冲头螺丝固定S Ｋ D1 １异型冲...
