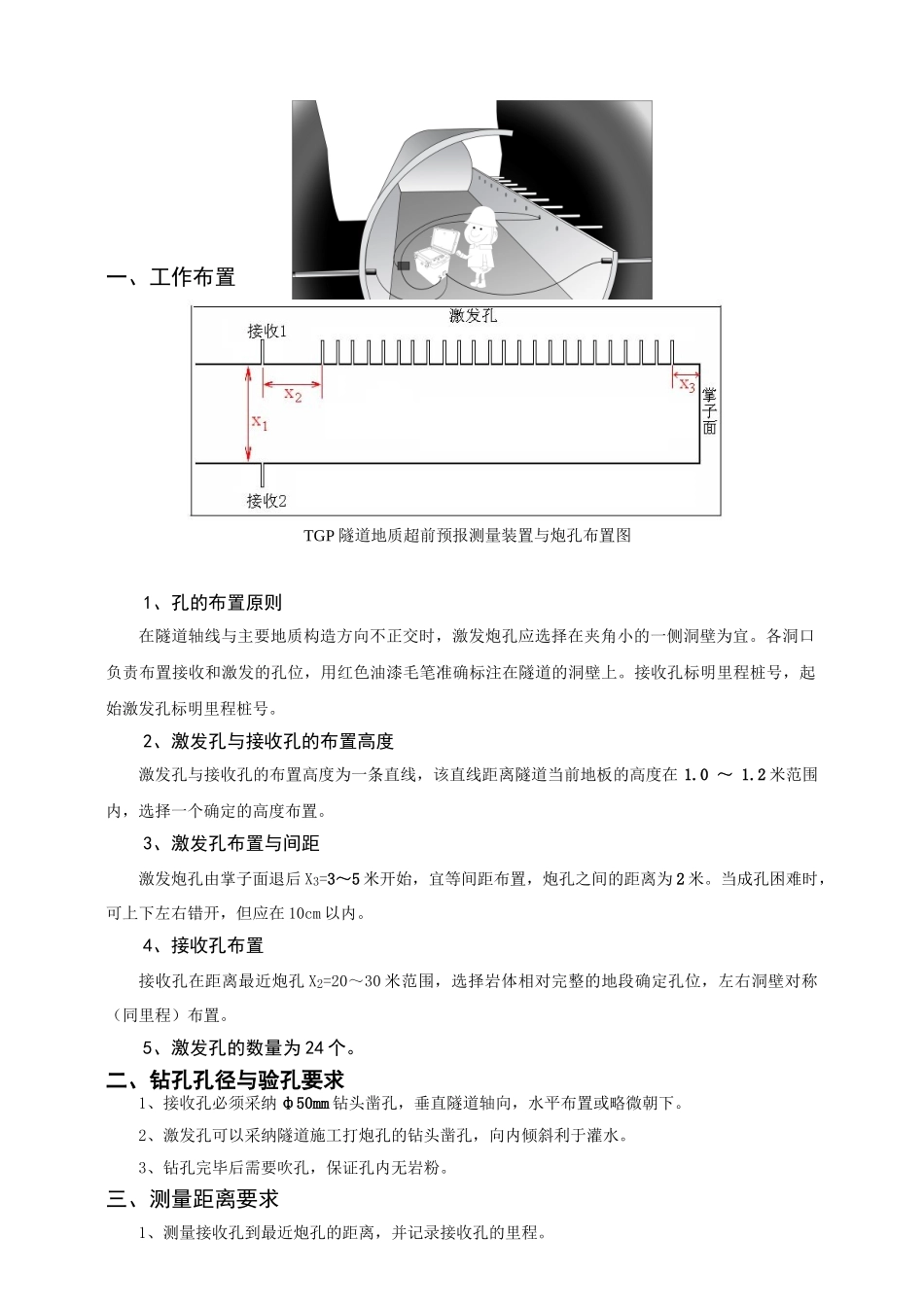

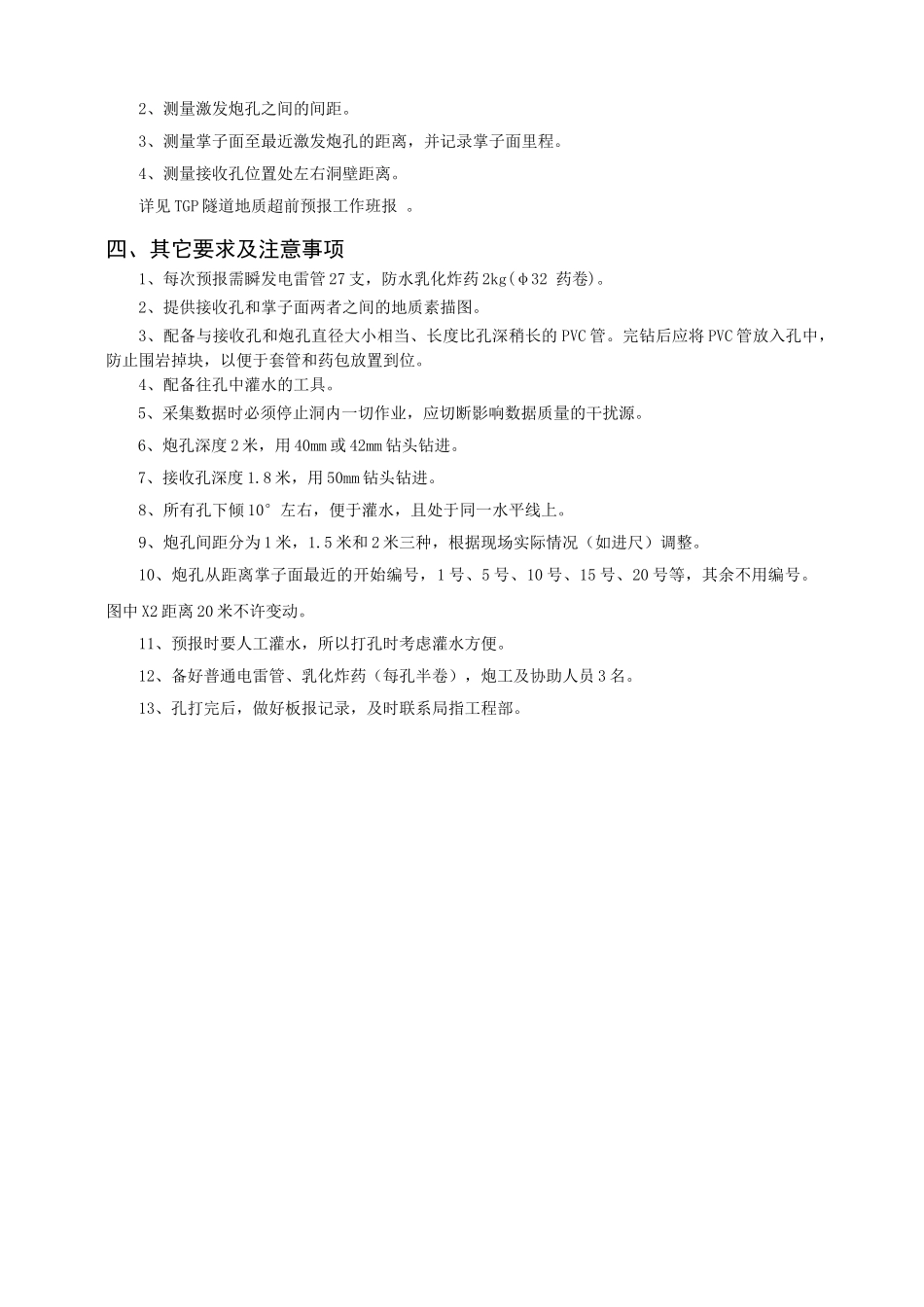

新建巴达铁路站前 I 标TGP 隧道地质超前预报现场工作技术交底交底：复核：接收：中铁七局巴达铁路指挥部2011-5-31TGP 隧道地质超前预报现场工作布置与钻孔要求一、工作布置1、孔的布置原则在隧道轴线与主要地质构造方向不正交时，激发炮孔应选择在夹角小的一侧洞壁为宜。各洞口负责布置接收和激发的孔位，用红色油漆毛笔准确标注在隧道的洞壁上。接收孔标明里程桩号，起始激发孔标明里程桩号。2、激发孔与接收孔的布置高度激发孔与接收孔的布置高度为一条直线，该直线距离隧道当前地板的高度在 1.0 ～ 1.2 米范围内，选择一个确定的高度布置。3、激发孔布置与间距激发炮孔由掌子面退后 X3=3～5 米开始，宜等间距布置，炮孔之间的距离为 2 米。当成孔困难时，可上下左右错开，但应在 10cm 以内。4、接收孔布置接收孔在距离最近炮孔 X2=20～30 米范围，选择岩体相对完整的地段确定孔位，左右洞壁对称（同里程）布置。5、激发孔的数量为 24 个。二、钻孔孔径与验孔要求1、接收孔必须采纳 ф50mm 钻头凿孔，垂直隧道轴向，水平布置或略微朝下。2、激发孔可以采纳隧道施工打炮孔的钻头凿孔，向内倾斜利于灌水。3、钻孔完毕后需要吹孔，保证孔内无岩粉。三、测量距离要求1、测量接收孔到最近炮孔的距离，并记录接收孔的里程。TGP 隧道地质预报的测量装置与炮孔布置示意图TGP 隧道地质超前预报测量装置与炮孔布置图2、测量激发炮孔之间的间距。3、测量掌子面至最近激发炮孔的距离，并记录掌子面里程。4、测量接收孔位置处左右洞壁距离。详见 TGP 隧道地质超前预报工作班报 。四、其它要求及注意事项1、每次预报需瞬发电雷管 27 支，防水乳化炸药 2kg(φ32 药卷)。2、提供接收孔和掌子面两者之间的地质素描图。3、配备与接收孔和炮孔直径大小相当、长度比孔深稍长的 PVC 管。完钻后应将 PVC 管放入孔中，防止围岩掉块，以便于套管和药包放置到位。4、配备往孔中灌水的工具。5、采集数据时必须停止洞内一切作业，应切断影响数据质量的干扰源。6、炮孔深度 2 米，用 40mm 或 42mm 钻头钻进。7、接收孔深度 1.8 米，用 50mm 钻头钻进。8、所有孔下倾 10°左右，便于灌水，且处于同一水平线上。9、炮孔间距分为 1 米，1.5 米和 2 米三种，根据现场实际情况（如进尺）调整。10、炮孔从距离掌子面最近的开始编号，1 号、5 号、10 号、15 号、20 号等，其余不用编号。图中 X2 距离 20 米不许变动。11、...
