隧道工程施工监理实施细则

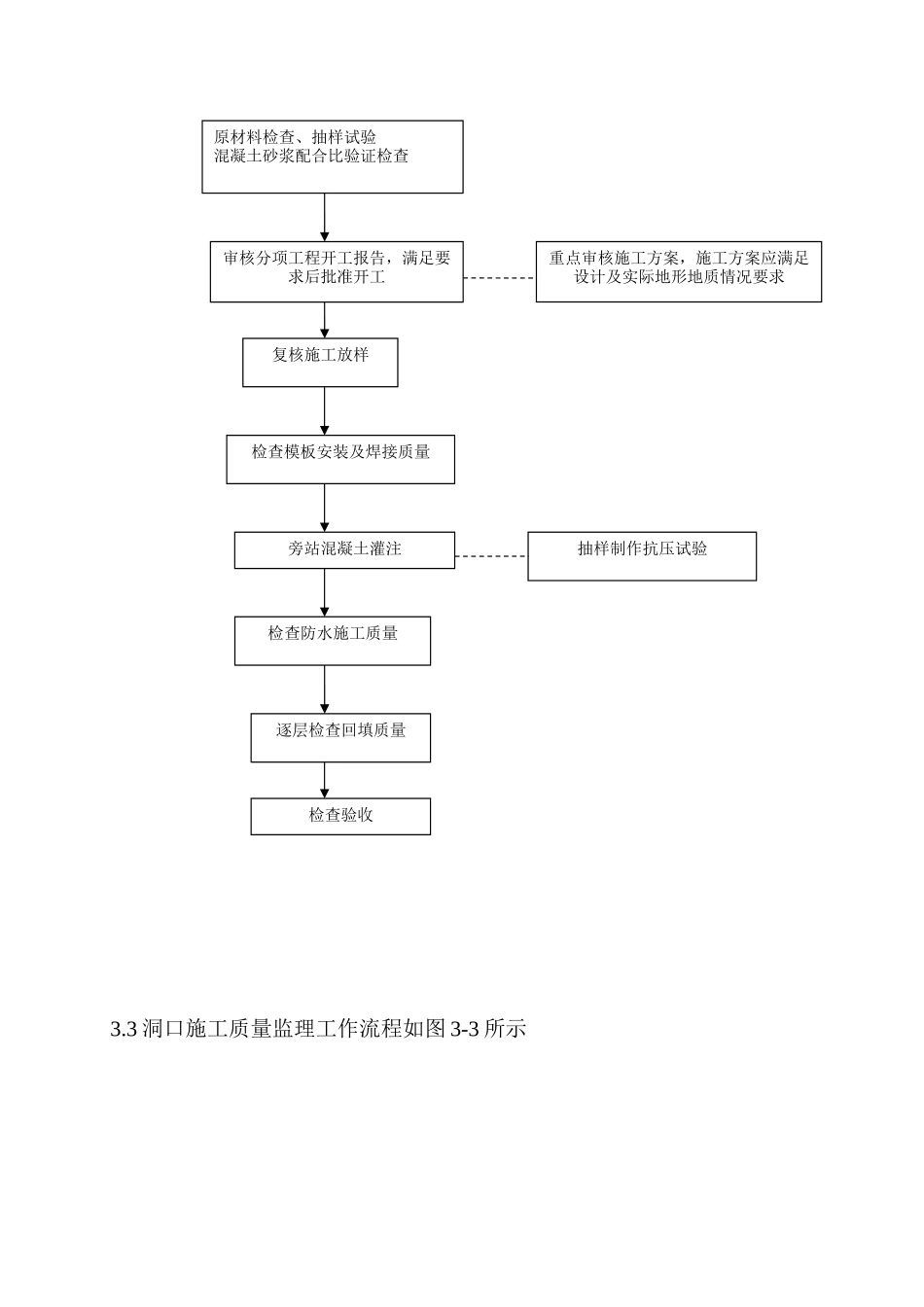

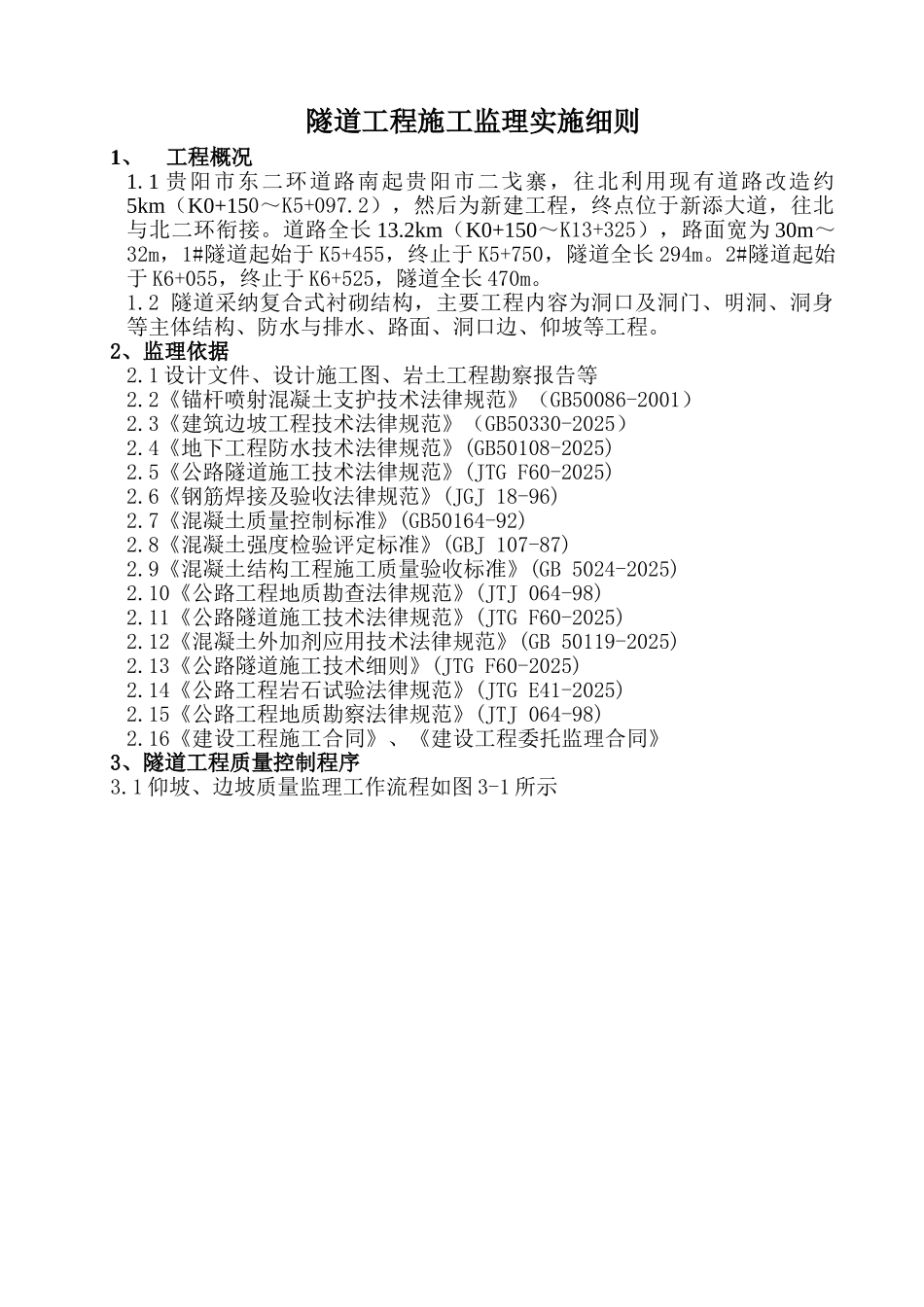

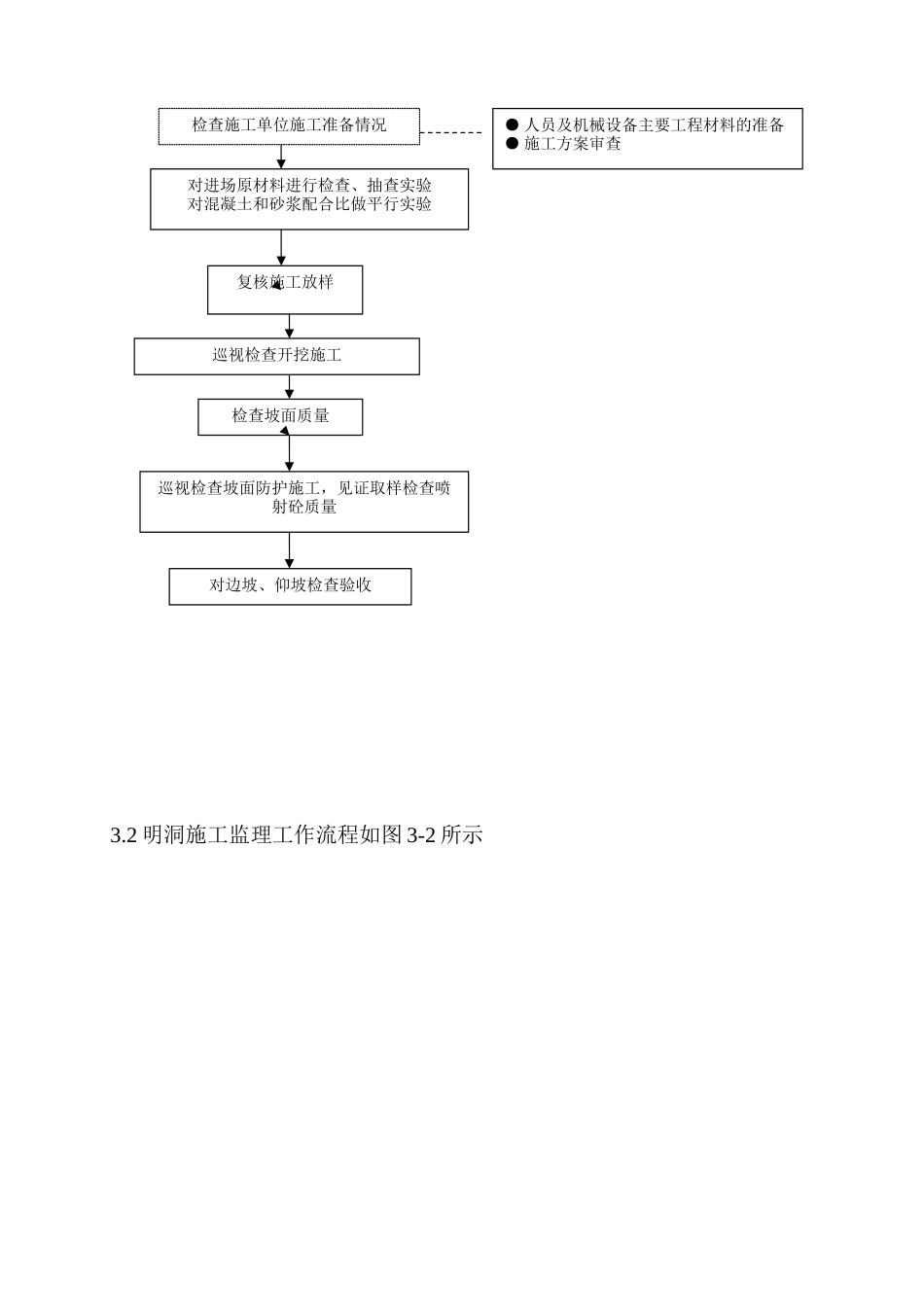

隧道工程施工监理实施细则1、工程概况1.1 贵阳市东二环道路南起贵阳市二戈寨，往北利用现有道路改造约5km（K0+150～K5+097.2），然后为新建工程，终点位于新添大道，往北与北二环衔接。道路全长 13.2km（K0+150～K13+325），路面宽为 30m～32m，1#隧道起始于 K5+455，终止于 K5+750，隧道全长 294m。2#隧道起始于 K6+055，终止于 K6+525，隧道全长 470m。1.2 隧道采纳复合式衬砌结构，主要工程内容为洞口及洞门、明洞、洞身等主体结构、防水与排水、路面、洞口边、仰坡等工程。2、监理依据2.1 设计文件、设计施工图、岩土工程勘察报告等2.2《锚杆喷射混凝土支护技术法律规范》（GB50086-2001）2.3《建筑边坡工程技术法律规范》（GB50330-2025）2.4《地下工程防水技术法律规范》(GB50108-2025)2.5《公路隧道施工技术法律规范》(JTG F60-2025)2.6《钢筋焊接及验收法律规范》(JGJ 18-96)2.7《混凝土质量控制标准》(GB50164-92)2.8《混凝土强度检验评定标准》(GBJ 107-87)2.9《混凝土结构工程施工质量验收标准》(GB 5024-2025)2.10《公路工程地质勘查法律规范》(JTJ 064-98)2.11《公路隧道施工技术法律规范》(JTG F60-2025)2.12《混凝土外加剂应用技术法律规范》(GB 50119-2025)2.13《公路隧道施工技术细则》(JTG F60-2025)2.14《公路工程岩石试验法律规范》(JTG E41-2025)2.15《公路工程地质勘察法律规范》(JTJ 064-98)2.16《建设工程施工合同》、《建设工程委托监理合同》3、隧道工程质量控制程序3.1 仰坡、边坡质量监理工作流程如图 3-1 所示3.2 明洞施工监理工作流程如图 3-2 所示检查施工单位施工准备情况对进场原材料进行检查、抽查实验对混凝土和砂浆配合比做平行实验复核施工放样巡视检查开挖施工检查坡面质量巡视检查坡面防护施工，见证取样检查喷射砼质量对边坡、仰坡检查验收● 人员及机械设备主要工程材料的准备● 施工方案审查3.3 洞口施工质量监理工作流程如图 3-3 所示原材料检查、抽样试验混凝土砂浆配合比验证检查审核分项工程开工报告，满足要求后批准开工复核施工放样检查模板安装及焊接质量旁站混凝土灌注检查防水施工质量逐层检查回填质量重点审核施工方案，施工方案应满足设计及实际地形地质情况要求抽样制作抗压试验检查验收3.4 洞身开挖质量工作流程如图 3-4 所示分项工程开工申请报告的审核复核测量放样检查洞口衬砌施工钢筋检查模板检查旁站混凝土检查端墙、翼墙施工基坑检验钢筋、模板...
