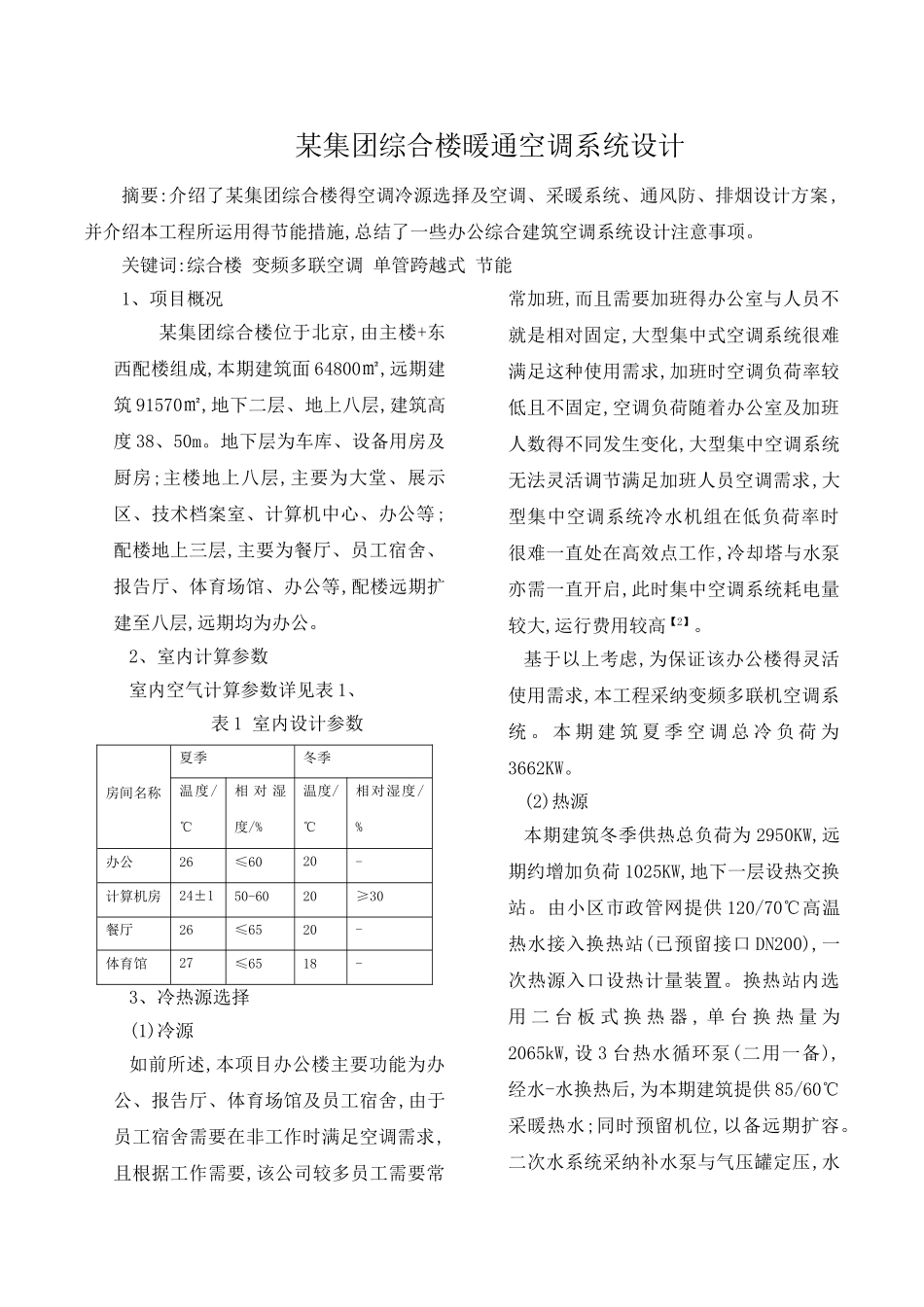

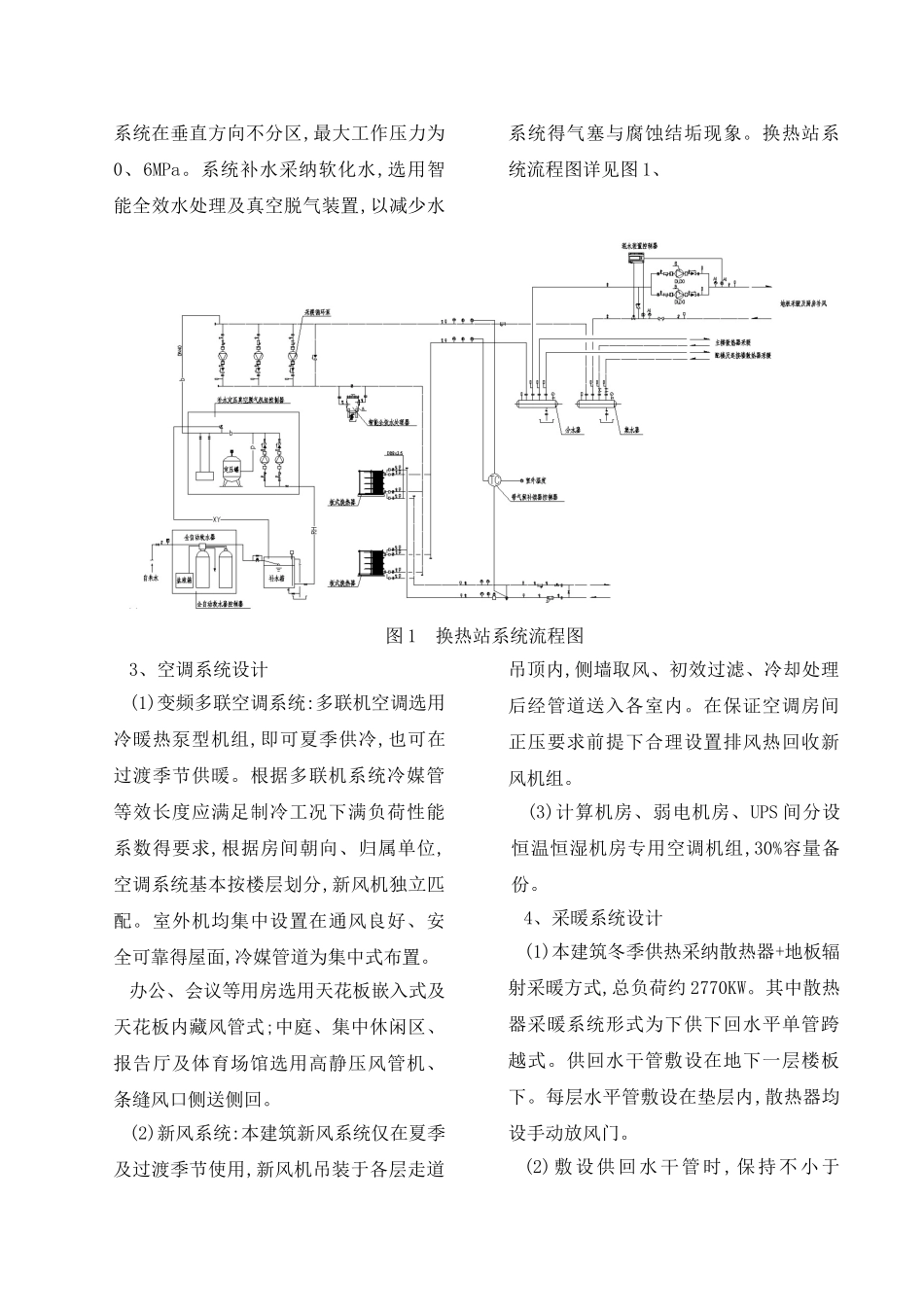

某集团综合楼暖通空调系统设计摘要:介绍了某集团综合楼得空调冷源选择及空调、采暖系统、通风防、排烟设计方案 ,并介绍本工程所运用得节能措施,总结了一些办公综合建筑空调系统设计注意事项。关键词:综合楼 变频多联空调 单管跨越式 节能1、项目概况 某集团综合楼位于北京,由主楼+东西配楼组成,本期建筑面 64800㎡,远期建筑 91570㎡,地下二层、地上八层,建筑高度 38、50m。地下层为车库、设备用房及厨房;主楼地上八层,主要为大堂、展示区、技术档案室、计算机中心、办公等;配楼地上三层,主要为餐厅、员工宿舍、报告厅、体育场馆、办公等,配楼远期扩建至八层,远期均为办公。2、室内计算参数室内空气计算参数详见表 1、表 1 室内设计参数房间名称夏季冬季温度/℃相 对 湿度/%温度/℃相对湿度/%办公26≤6020-计算机房24±150-6020≥30餐厅26≤6520-体育馆27≤6518-3、冷热源选择(1)冷源如前所述,本项目办公楼主要功能为办公、报告厅、体育场馆及员工宿舍,由于员工宿舍需要在非工作时满足空调需求,且根据工作需要,该公司较多员工需要常常加班,而且需要加班得办公室与人员不就是相对固定,大型集中式空调系统很难满足这种使用需求,加班时空调负荷率较低且不固定,空调负荷随着办公室及加班人数得不同发生变化,大型集中空调系统无法灵活调节满足加班人员空调需求,大型集中空调系统冷水机组在低负荷率时很难一直处在高效点工作,冷却塔与水泵亦需一直开启,此时集中空调系统耗电量较大,运行费用较高【2】。基于以上考虑,为保证该办公楼得灵活使用需求,本工程采纳变频多联机空调系统 。 本 期 建 筑 夏 季 空 调 总 冷 负 荷 为3662KW。(2)热源本期建筑冬季供热总负荷为 2950KW,远期约增加负荷 1025KW,地下一层设热交换站。由小区市政管网提供 120/70℃高温热水接入换热站(已预留接口 DN200),一次热源入口设热计量装置。换热站内选用 二 台 板 式 换 热 器 , 单 台 换 热 量 为2065kW,设 3 台热水循环泵(二用一备),经水-水换热后,为本期建筑提供 85/60℃采暖热水;同时预留机位,以备远期扩容。二次水系统采纳补水泵与气压罐定压,水系统在垂直方向不分区,最大工作压力为0、6MPa。系统补水采纳软化水,选用智能全效水处理及真空脱气装置,以减少水系统得气塞与腐蚀结垢现象。换热站系统流程图详见图 1、图 1 换热站系统流程图3、空调系统设计(1)变频多联空调系统:多联机空调选用冷暖热泵型机组,即可夏季供冷,也...
