静压预制管桩施工技术ee

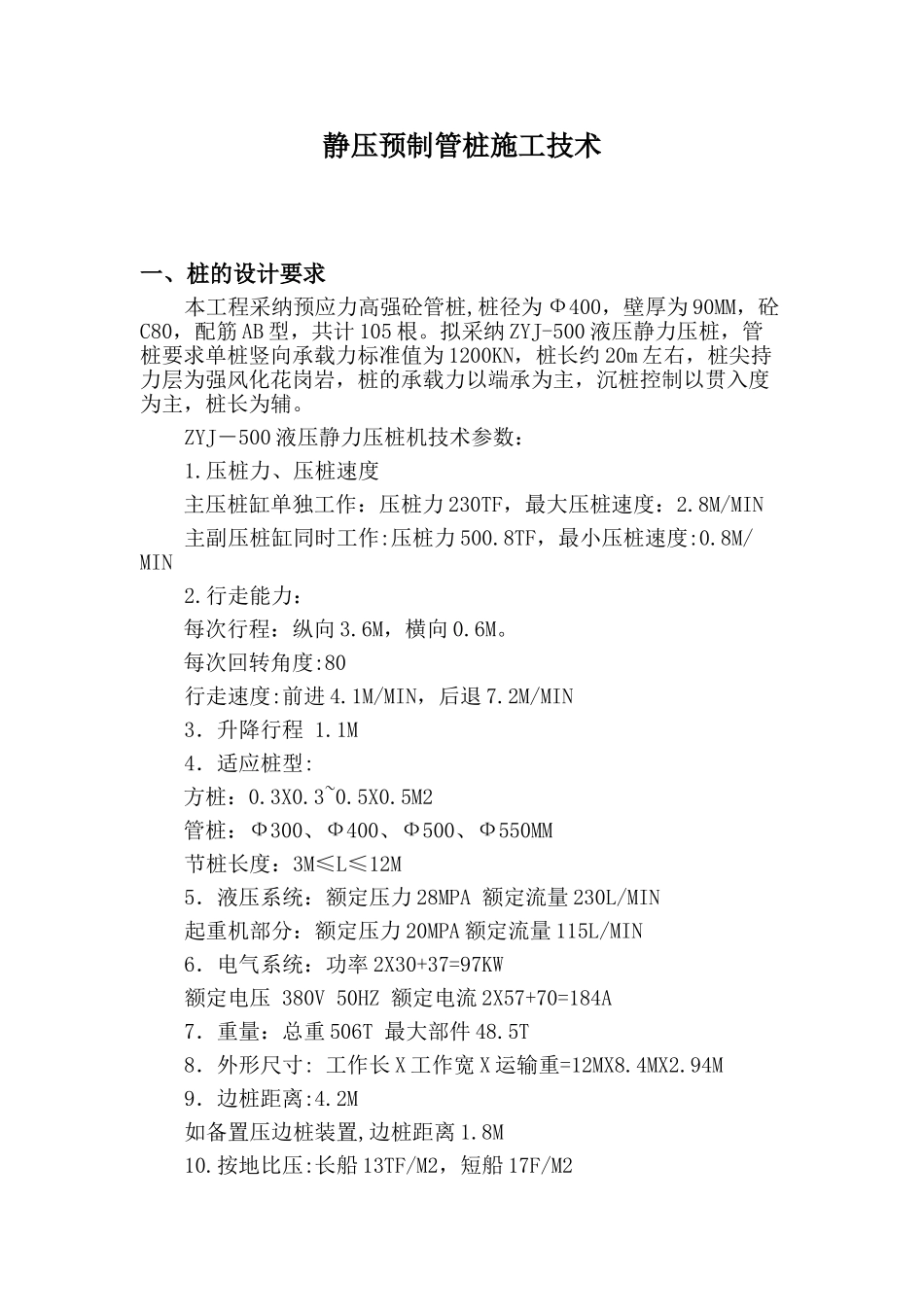

静压预制管桩施工技术一、桩的设计要求 本工程采纳预应力高强砼管桩,桩径为 Ф400，壁厚为 90MM，砼C80，配筋 AB 型，共计 105 根。拟采纳 ZYJ-500 液压静力压桩，管桩要求单桩竖向承载力标准值为 1200KN，桩长约 20m 左右，桩尖持力层为强风化花岗岩，桩的承载力以端承为主，沉桩控制以贯入度为主，桩长为辅。ZYJ－500 液压静力压桩机技术参数：1.压桩力、压桩速度 主压桩缸单独工作：压桩力 230TF，最大压桩速度：2.8M/MIN主副压桩缸同时工作:压桩力 500.8TF，最小压桩速度:0.8M/MIN2.行走能力： 每次行程：纵向 3.6M，横向 0.6M。 每次回转角度:80 行走速度:前进 4.1M/MIN，后退 7.2M/MIN3．升降行程 1.1M4．适应桩型: 方桩：0.3X0.3~0.5X0.5M2 管桩：Ф300、Ф400、Ф500、Ф550MM节桩长度：3M≤L≤12M 5．液压系统：额定压力 28MPA 额定流量 230L/MIN起重机部分：额定压力 20MPA 额定流量 115L/MIN6．电气系统：功率 2X30+37=97KW额定电压 380V 50HZ 额定电流 2X57+70=184A7．重量：总重 506T 最大部件 48.5T8．外形尺寸: 工作长 X 工作宽 X 运输重=12MX8.4MX2.94M9．边桩距离:4.2M 如备置压边桩装置,边桩距离 1.8M 10.按地比压:长船 13TF/M2，短船 17F/M211．起重机 最大变幅力矩 60FT.M 最大起重量 12TF 最大起升速度 11M/MIN 最大回转速度 3RPM 二、施工方法 1、施工条件 目前现场场地已经基本平整，三通一平已经完成，具备施工条件。 2、施工部署 1）施工安排根据现场情况，工期以及甲方要求。我公司调进一台 ZYJ-500液压静力压桩机，桩机配备二台 30kw 沟通电焊机进行接桩工作。2）进度计划计划工期为 15 天，一台 ZYJ-500 桩机每天完成 10 根桩，可以在 11 天内提前完成施工任务。3）测量放线 首先请专业测量公司放线定位每栋的控制点。再由这些控制点依次引出轴线位置，并在两边用龙门板桩固定。根据图纸和现场轴线可确定每根桩的桩位，并用 40cm 长 Φ25 直径钢筋固定桩位中心，并用白粉根据桩径围护桩位。 轴线和桩位全部根据图纸确定后，进行复查，然后会同监理工程师及有关单位代表，按设计尺寸复核、验收、签证，做好资料记录。 3．施工方法1）场内运输道路铺设要平整，管桩堆放合理，周围做好排水系统，保证场地畅通和无积水。2）施工工艺 测量放线定桩位→桩机就位→喂桩至桩机前→安装桩尖→机起吊桩，对桩位→调整桩及桩架的垂直度→施...
