非标制作通用工艺

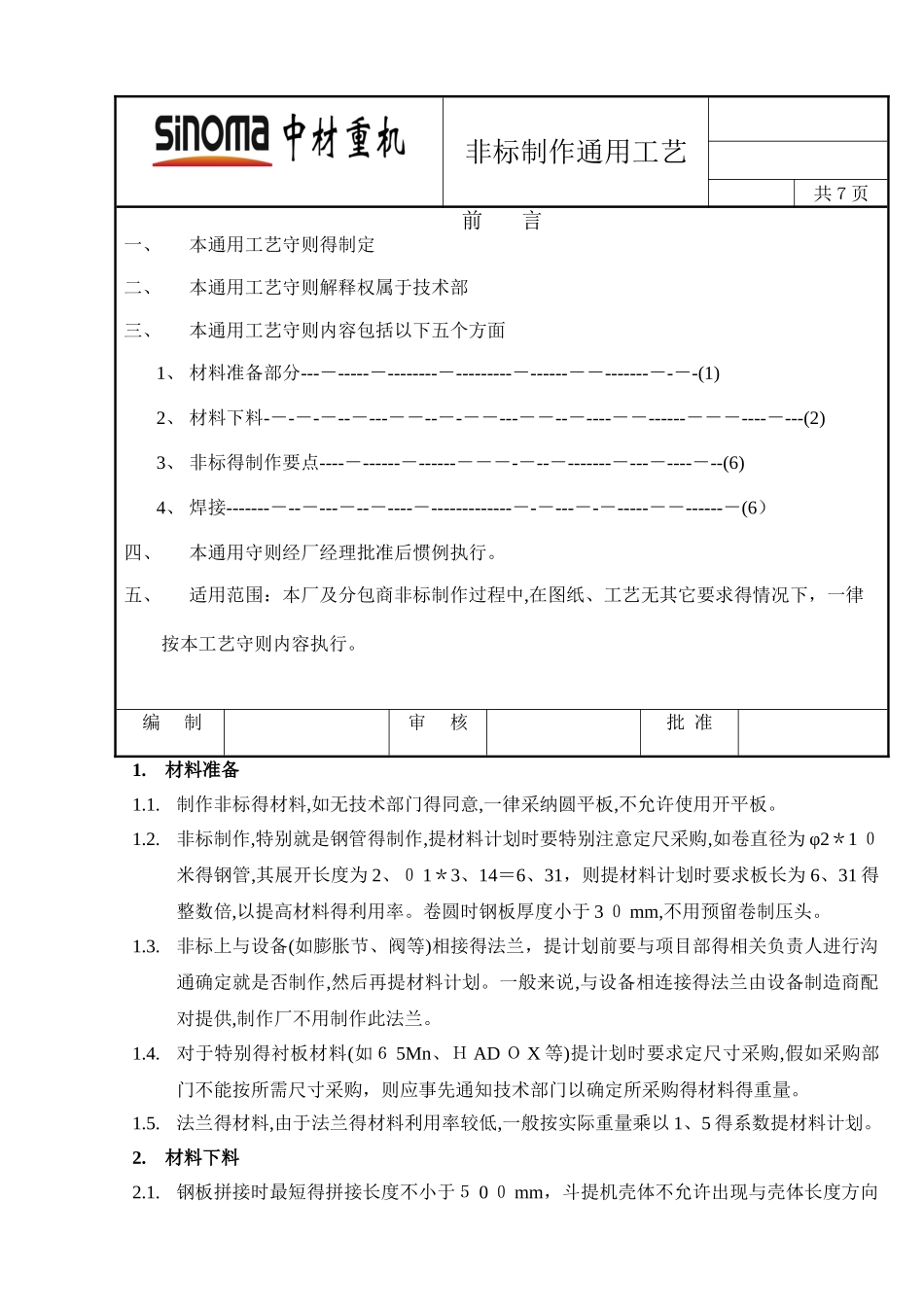

非标制作通用工艺共７页前 言一、本通用工艺守则得制定二、本通用工艺守则解释权属于技术部三、本通用工艺守则内容包括以下五个方面1、 材料准备部分---－-----－--------－---------－------－－-------－-－-(1)2、 材料下料-－-－-－--－---－－--－-－－---－－--－----－－------－－－----－---(2)3、 非标得制作要点----－------－------－－－-－--－-------－---－----－--(6)4、 焊接-------－--－---－--－----－-------------－-－---－-－-----－－------－(6）四、本通用守则经厂经理批准后惯例执行。五、适用范围：本厂及分包商非标制作过程中,在图纸、工艺无其它要求得情况下，一律按本工艺守则内容执行。 编 制审 核批 准1.材料准备1.1.制作非标得材料,如无技术部门得同意,一律采纳圆平板,不允许使用开平板。1.2.非标制作,特别就是钢管得制作,提材料计划时要特别注意定尺采购,如卷直径为 φ2＊1 ０米得钢管,其展开长度为 2、０ 1＊3、14＝6、31，则提材料计划时要求板长为 6、31 得整数倍,以提高材料得利用率。卷圆时钢板厚度小于 3 ０ mm,不用预留卷制压头。1.3.非标上与设备(如膨胀节、阀等)相接得法兰，提计划前要与项目部得相关负责人进行沟通确定就是否制作,然后再提材料计划。一般来说,与设备相连接得法兰由设备制造商配对提供,制作厂不用制作此法兰。1.4.对于特别得衬板材料(如６ 5Mn、Ｈ AD Ｏ X 等)提计划时要求定尺寸采购,假如采购部门不能按所需尺寸采购，则应事先通知技术部门以确定所采购得材料得重量。1.5.法兰得材料,由于法兰得材料利用率较低,一般按实际重量乘以 1、5 得系数提材料计划。2.材料下料2.1.钢板拼接时最短得拼接长度不小于５ 0 ０ mm，斗提机壳体不允许出现与壳体长度方向平行得焊缝(纵向焊),横向焊缝只允许有一道。拼板不允许出现十字焊缝。十字焊缝形式如图所示:2.2.拼板时横向焊缝与纵向焊缝最少要错开 20 ０ｍｍ以上如下图示。2.3.异形件下料，如锥体、蜗壳、旋风筒等带弧型构件得解体下料,环焊缝必须平行，母线方向得焊缝要与母线平行，环焊缝与母线方向得焊缝不允许有十字焊缝。如图所示2.4.下料时钢板得拼接要求:卷筒板得拼接,小于 2 米直径得管得最小拼接长度为 1/4 圆弧，大于 2 米直径得管得最小拼接长度不小于 1.5 米。环缝拼接宽为不小于 1 米。锥体得解体焊缝不能太多,最多不能超过６条焊缝,假如板尺不合适通知技术部门确定拼接得数量,接接得...
