预制构件吊装技术交底

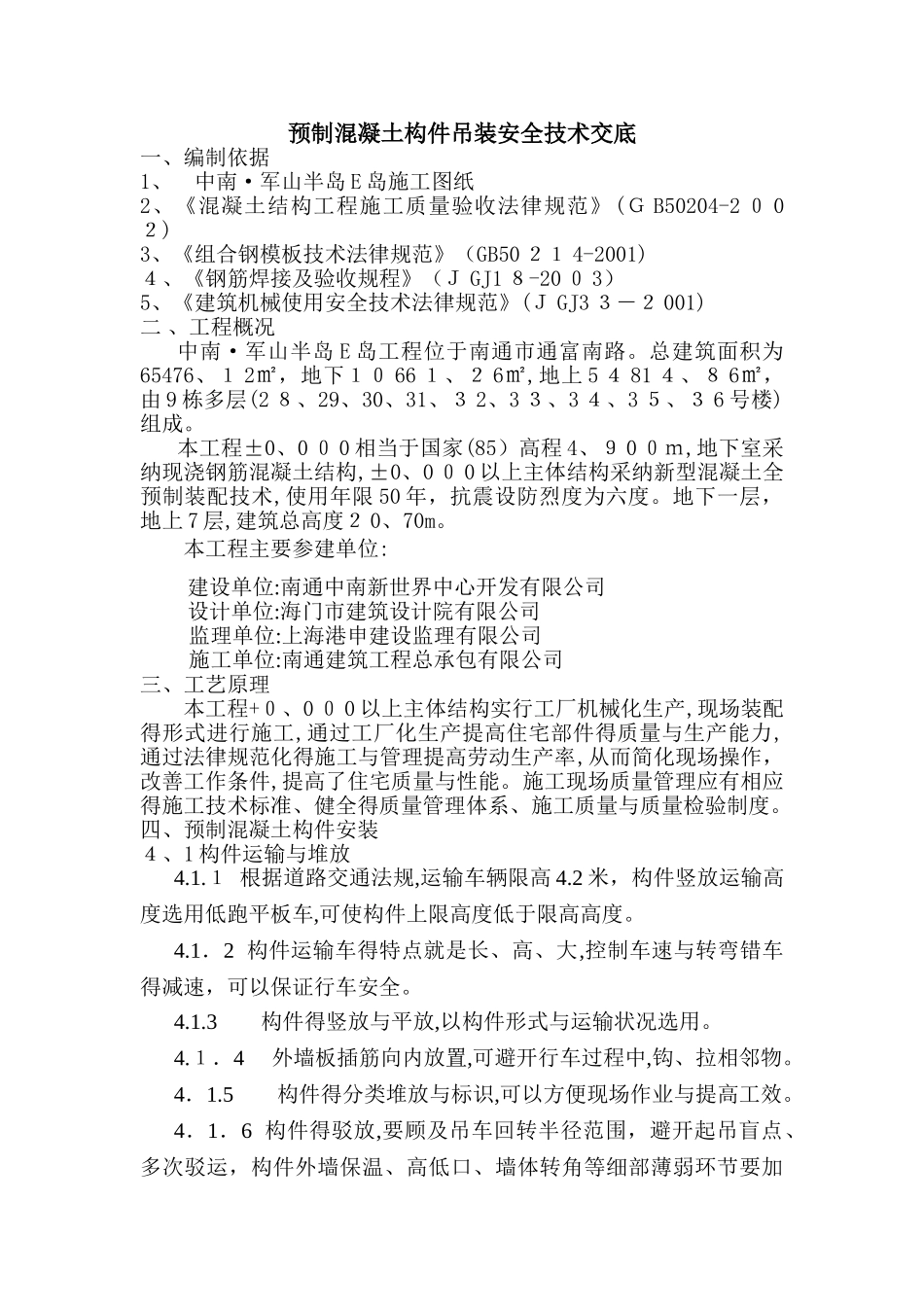

预制混凝土构件吊装安全技术交底一、编制依据1、 中南·军山半岛 E 岛施工图纸2、《混凝土结构工程施工质量验收法律规范》(Ｇ B50204-2 ０ 0２)3、《组合钢模板技术法律规范》（GB50 ２１ 4-2001)４、《钢筋焊接及验收规程》（Ｊ GJ1 ８-20 ０ 3）5、《建筑机械使用安全技术法律规范》(Ｊ GJ3 ３－２ 001)二 、工程概况中南·军山半岛 E 岛工程位于南通市通富南路。总建筑面积为65476、１ 2㎡，地下１０ 66 １、２ 6㎡,地上 5 ４ 81 ４、８ 6㎡，由 9 栋多层(2 ８、29、30、31、３ 2、3 ３、3 ４、3 ５、３ 6 号楼)组成。本工程±0、0 ０ 0 相当于国家(85）高程 4、９ 0 ０ｍ,地下室采纳现浇钢筋混凝土结构,±0、0 ０ 0 以上主体结构采纳新型混凝土全预制装配技术,使用年限 50 年，抗震设防烈度为六度。地下一层，地上 7 层,建筑总高度２ 0、70m。本工程主要参建单位:建设单位:南通中南新世界中心开发有限公司设计单位:海门市建筑设计院有限公司 监理单位:上海港申建设监理有限公司施工单位:南通建筑工程总承包有限公司三、工艺原理本工程+０、0 ０ 0 以上主体结构实行工厂机械化生产,现场装配得形式进行施工,通过工厂化生产提高住宅部件得质量与生产能力,通过法律规范化得施工与管理提高劳动生产率,从而简化现场操作，改善工作条件,提高了住宅质量与性能。施工现场质量管理应有相应得施工技术标准、健全得质量管理体系、施工质量与质量检验制度。四、预制混凝土构件安装４、1 构件运输与堆放4.1.１ 根据道路交通法规,运输车辆限高 4.2 米，构件竖放运输高度选用低跑平板车,可使构件上限高度低于限高高度。4.1．2 构件运输车得特点就是长、高、大,控制车速与转弯错车得减速，可以保证行车安全。4.1.3 构件得竖放与平放,以构件形式与运输状况选用。4.１．4 外墙板插筋向内放置,可避开行车过程中,钩、拉相邻物。4．1.5 构件得分类堆放与标识,可以方便现场作业与提高工效。4．1．6 构件得驳放,要顾及吊车回转半径范围，避开起吊盲点、多次驳运，构件外墙保温、高低口、墙体转角等细部薄弱环节要加强保护。4.1．７ 临时堆放,选择平放,可以节约有限得现场放置点。为做到合理、有效与简单可行得多层构件叠放,并复合叠合要求与方式。4、２．操作要点4．2.1 技术准备要点1.所有需在结构预埋措施埋件得施工方案必须在构件图绘制前将每个埋件进行定位,便于反映在构件图中。2.构件模具生产...
