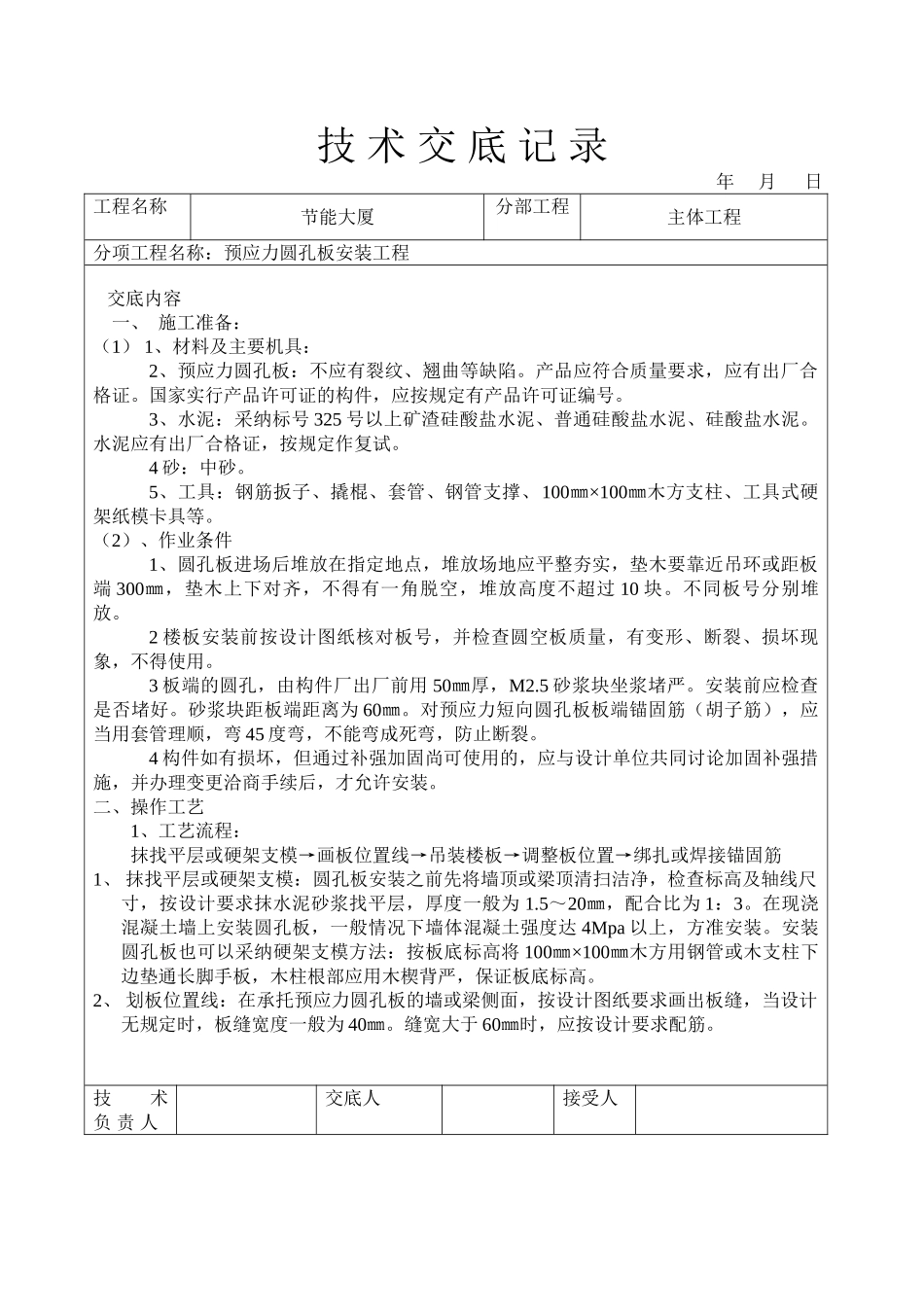

技 术 交 底 记 录 年 月 日工程名称节能大厦分部工程主体工程分项工程名称：预应力圆孔板安装工程 交底内容一、 施工准备：（1） 1、材料及主要机具：2、预应力圆孔板：不应有裂纹、翘曲等缺陷。产品应符合质量要求，应有出厂合格证。国家实行产品许可证的构件，应按规定有产品许可证编号。3、水泥：采纳标号 325 号以上矿渣硅酸盐水泥、普通硅酸盐水泥、硅酸盐水泥。水泥应有出厂合格证，按规定作复试。4 砂：中砂。5、工具：钢筋扳子、撬棍、套管、钢管支撑、100㎜×100㎜木方支柱、工具式硬架纸模卡具等。（2）、作业条件1、圆孔板进场后堆放在指定地点，堆放场地应平整夯实，垫木要靠近吊环或距板端 300㎜，垫木上下对齐，不得有一角脱空，堆放高度不超过 10 块。不同板号分别堆放。2 楼板安装前按设计图纸核对板号，并检查圆空板质量，有变形、断裂、损坏现象，不得使用。3 板端的圆孔，由构件厂出厂前用 50㎜厚，M2.5 砂浆块坐浆堵严。安装前应检查是否堵好。砂浆块距板端距离为 60㎜。对预应力短向圆孔板板端锚固筋（胡子筋），应当用套管理顺，弯 45 度弯，不能弯成死弯，防止断裂。4 构件如有损坏，但通过补强加固尚可使用的，应与设计单位共同讨论加固补强措施，并办理变更洽商手续后，才允许安装。二、操作工艺1、工艺流程： 抹找平层或硬架支模→画板位置线→吊装楼板→调整板位置→绑扎或焊接锚固筋1、 抹找平层或硬架支模：圆孔板安装之前先将墙顶或梁顶清扫洁净，检查标高及轴线尺寸，按设计要求抹水泥砂浆找平层，厚度一般为 1.5～20㎜，配合比为 1：3。在现浇混凝土墙上安装圆孔板，一般情况下墙体混凝土强度达 4Mpa 以上，方准安装。安装圆孔板也可以采纳硬架支模方法：按板底标高将 100㎜×100㎜木方用钢管或木支柱下边垫通长脚手板，木柱根部应用木楔背严，保证板底标高。2、 划板位置线：在承托预应力圆孔板的墙或梁侧面，按设计图纸要求画出板缝，当设计无规定时，板缝宽度一般为 40㎜。缝宽大于 60㎜时，应按设计要求配筋。技术负 责 人交底人接受人 技 术 交 底 记 录 年 月 日工程名称节能大厦分部工程主体工程分项工程名称：预应力圆孔板安装工程 交底内容：4、吊装楼板：起吊时要求各吊点均匀受力，板面保持水平避开扭翘使板开裂。如墙体采纳抹水泥砂浆找平层方法，吊装楼板前先在墙或梁上洒素水泥浆（水灰比为 0.45）。按设计图纸核对墙上的板号是否正确，然后对号...
