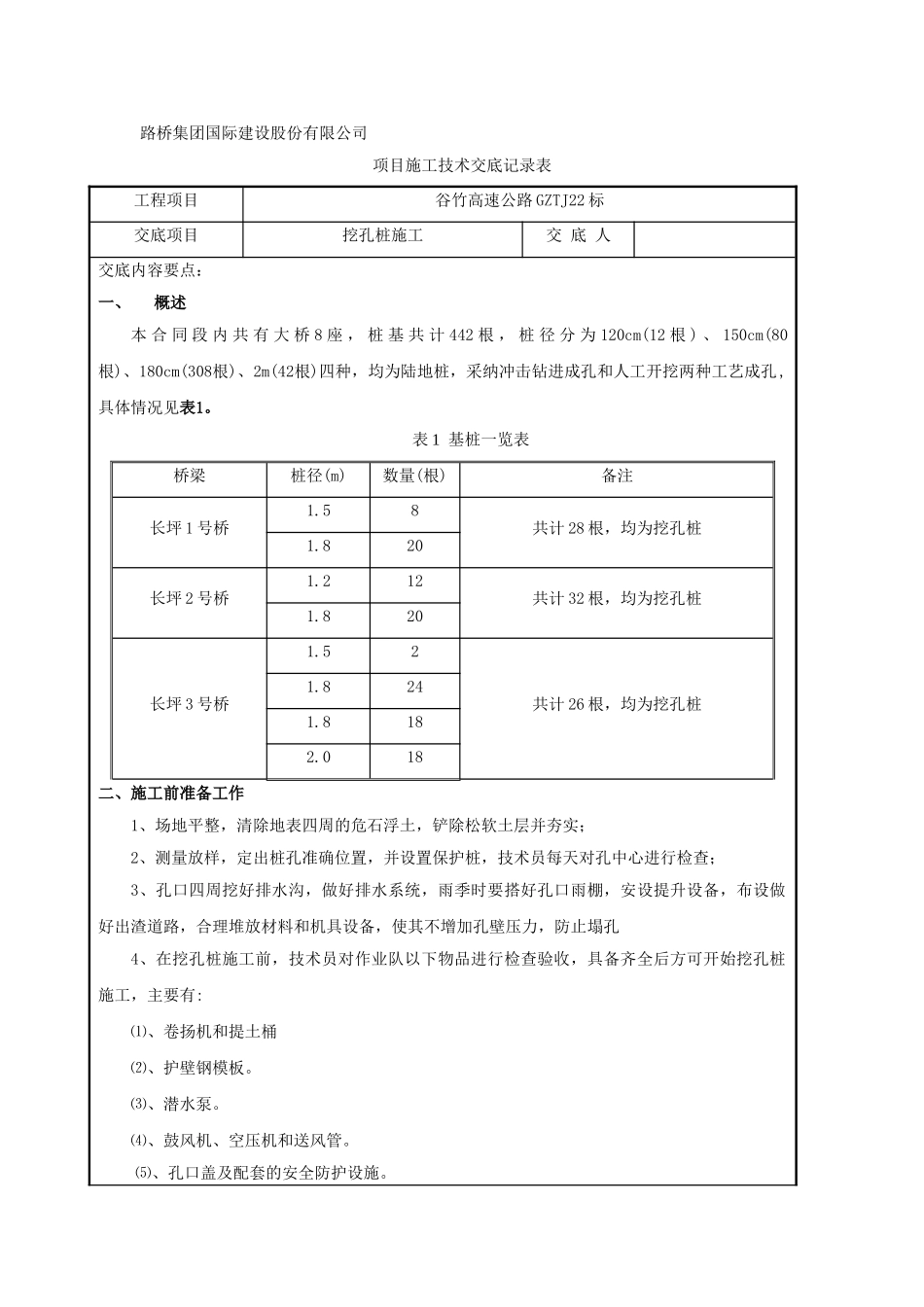

路桥集团国际建设股份有限公司项目施工技术交底记录表工程项目谷竹高速公路 GZTJ22 标交底项目挖孔桩施工交 底 人交底内容要点：一、概述本 合 同 段 内 共 有 大 桥 8 座 ， 桩 基 共 计 442 根 ， 桩 径 分 为 120cm(12 根 ) 、 150cm(80根)、180cm(308根)、2m(42根)四种，均为陆地桩，采纳冲击钻进成孔和人工开挖两种工艺成孔,具体情况见表1。表 1 基桩一览表桥梁桩径(m)数量(根)备注长坪 1 号桥1.58共计 28 根，均为挖孔桩1.820长坪 2 号桥1.212共计 32 根，均为挖孔桩1.820长坪 3 号桥1.52共计 26 根，均为挖孔桩1.8241.8182.018二、施工前准备工作1、场地平整，清除地表四周的危石浮土，铲除松软土层并夯实；2、测量放样，定出桩孔准确位置，并设置保护桩，技术员每天对孔中心进行检查；3、孔口四周挖好排水沟，做好排水系统，雨季时要搭好孔口雨棚，安设提升设备，布设做好出渣道路，合理堆放材料和机具设备，使其不增加孔壁压力，防止塌孔4、在挖孔桩施工前，技术员对作业队以下物品进行检查验收，具备齐全后方可开始挖孔桩施工，主要有: ⑴、卷扬机和提土桶 ⑵、护壁钢模板。 ⑶、潜水泵。 ⑷、鼓风机、空压机和送风管。⑸、孔口盖及配套的安全防护设施。⑹、镐、锹、土筐等挖运工具: 若遇到硬土或岩石, 尚需风镐。⑺、插捣工具,用于插捣护壁砼。⑻、应急软爬梯。⑼、照明灯、对讲机、电铃等三、桩基开挖1、开挖桩孔应从上至下逐层进行，先挖四周，然后扩及圆心部分，开挖区的侧壁要求做到光滑平整，底面要水平，挖出的土方要及时运送到地面并根据现场实际情况由装载机或翻斗车外运，不得堆放在孔边。同时要常常量测，有效地控制开挖桩孔的截面尺寸，每节高度根据地质情况定为 80-120 cm,特别地层如流砂、地下水位丰富等地层每节高度为 50cm。2、为防止挖孔桩孔壁塌方，确保施工安全，视其围岩等实际情况，必要情况下要设置护壁，护壁形式一般为内齿式；第一节护壁砼高出地面 20-30cm，防止土、石、杂物落入孔内伤人，护壁为现浇钢筋混凝土或素混凝土，首节护壁必须与孔壁紧密结合，保证护壁的稳定性和整体性，且受力均匀。护壁模板采纳拆上节、支下节周转使用，护壁厚度通过计算确定，一般根据孔径不同在 15 cm～30 cm。上下护壁间的搭接长度不得少于 50mm。浇注护壁砼时，为了防止模板产生偏移，应对称下料，用敲击模板或木棒插实的方法振捣，由于护壁混凝土在地面以下，湿...
