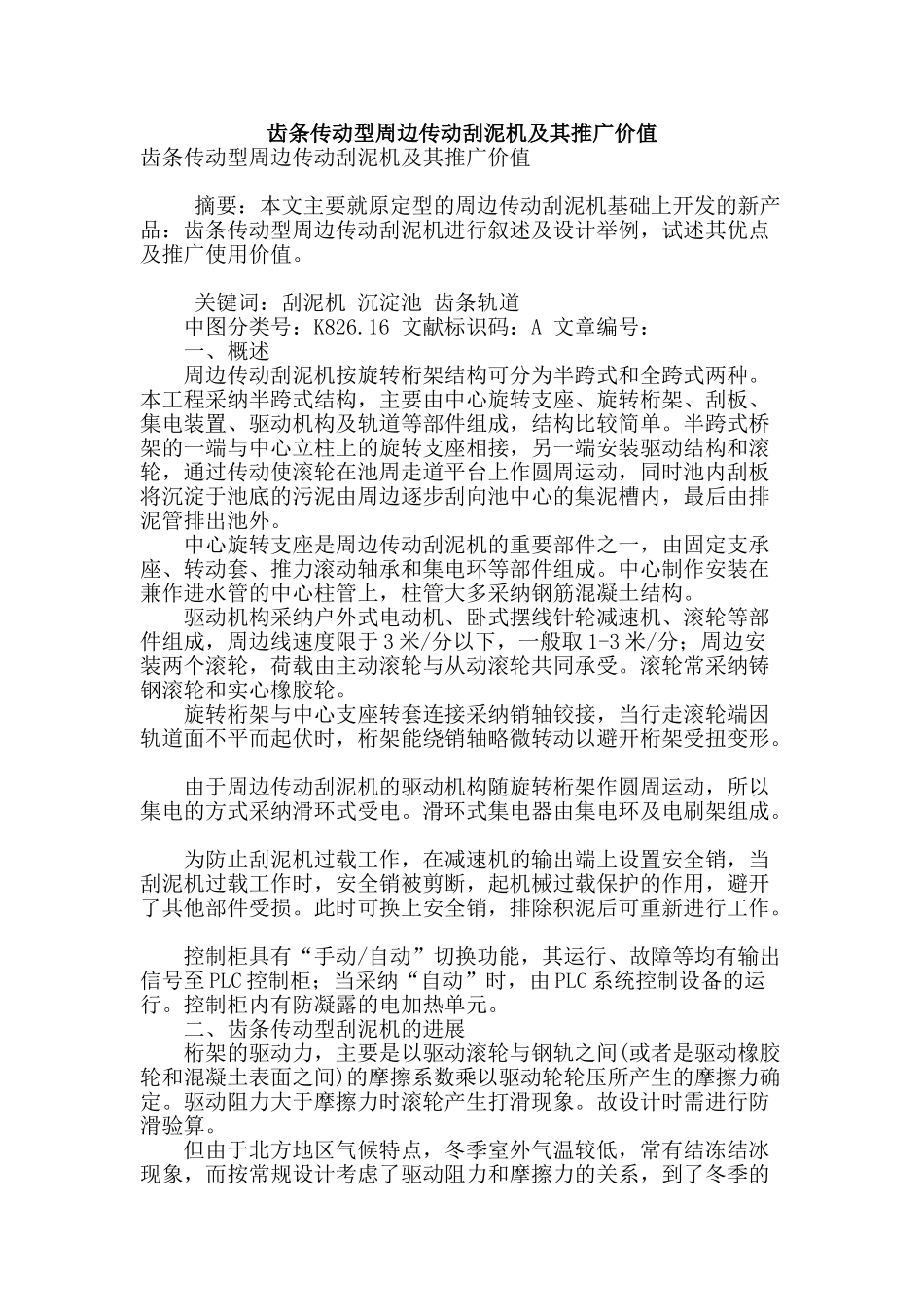

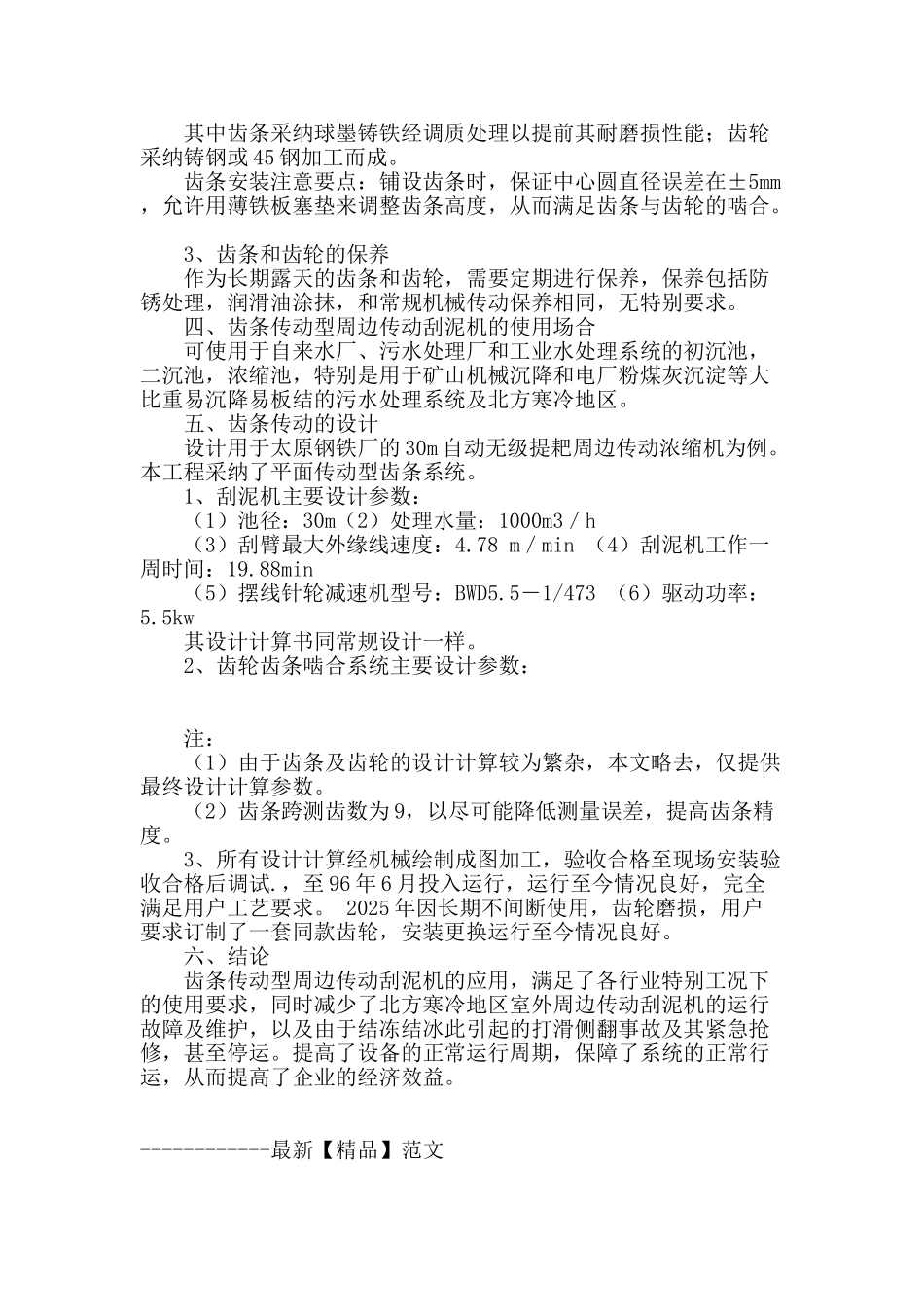

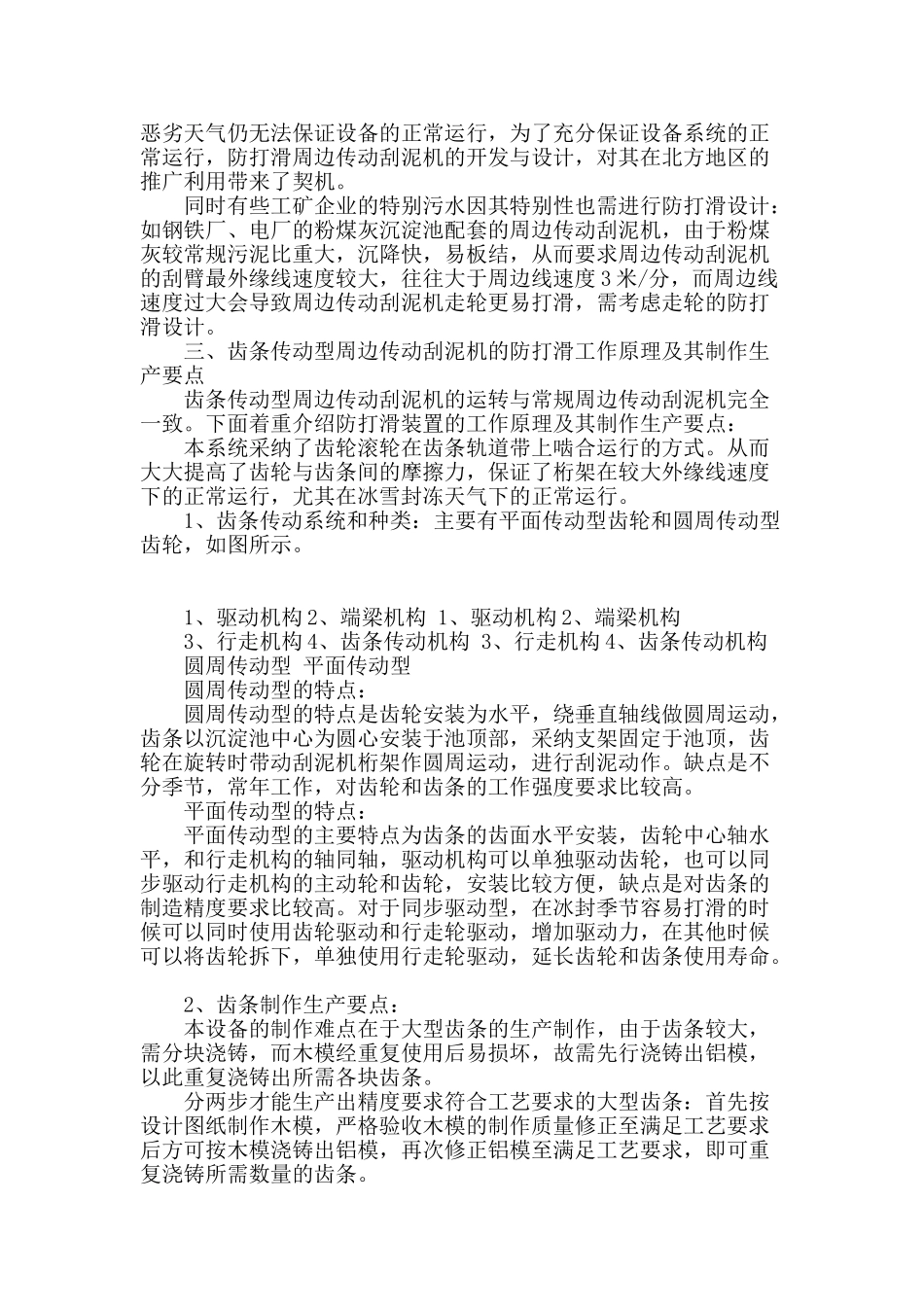

齿条传动型周边传动刮泥机及其推广价值齿条传动型周边传动刮泥机及其推广价值 摘要：本文主要就原定型的周边传动刮泥机基础上开发的新产品：齿条传动型周边传动刮泥机进行叙述及设计举例，试述其优点及推广使用价值。 关键词：刮泥机 沉淀池 齿条轨道 中图分类号：K826.16 文献标识码：A 文章编号： 一、概述 周边传动刮泥机按旋转桁架结构可分为半跨式和全跨式两种。本工程采纳半跨式结构，主要由中心旋转支座、旋转桁架、刮板、集电装置、驱动机构及轨道等部件组成，结构比较简单。半跨式桥架的一端与中心立柱上的旋转支座相接，另一端安装驱动结构和滚轮，通过传动使滚轮在池周走道平台上作圆周运动，同时池内刮板将沉淀于池底的污泥由周边逐步刮向池中心的集泥槽内，最后由排泥管排出池外。 中心旋转支座是周边传动刮泥机的重要部件之一，由固定支承座、转动套、推力滚动轴承和集电环等部件组成。中心制作安装在兼作进水管的中心柱管上，柱管大多采纳钢筋混凝土结构。 驱动机构采纳户外式电动机、卧式摆线针轮减速机、滚轮等部件组成，周边线速度限于 3 米/分以下，一般取 1-3 米/分；周边安装两个滚轮，荷载由主动滚轮与从动滚轮共同承受。滚轮常采纳铸钢滚轮和实心橡胶轮。 旋转桁架与中心支座转套连接采纳销轴铰接，当行走滚轮端因轨道面不平而起伏时，桁架能绕销轴略微转动以避开桁架受扭变形。 由于周边传动刮泥机的驱动机构随旋转桁架作圆周运动，所以集电的方式采纳滑环式受电。滑环式集电器由集电环及电刷架组成。 为防止刮泥机过载工作，在减速机的输出端上设置安全销，当刮泥机过载工作时，安全销被剪断，起机械过载保护的作用，避开了其他部件受损。此时可换上安全销，排除积泥后可重新进行工作。 控制柜具有“手动/自动”切换功能，其运行、故障等均有输出信号至 PLC 控制柜；当采纳“自动”时，由 PLC 系统控制设备的运行。控制柜内有防凝露的电加热单元。 二、齿条传动型刮泥机的进展 桁架的驱动力，主要是以驱动滚轮与钢轨之间(或者是驱动橡胶轮和混凝土表面之间)的摩擦系数乘以驱动轮轮压所产生的摩擦力确定。驱动阻力大于摩擦力时滚轮产生打滑现象。故设计时需进行防滑验算。 但由于北方地区气候特点，冬季室外气温较低，常有结冻结冰现象，而按常规设计考虑了驱动阻力和摩擦力的关系，到了冬季的恶劣天气仍无法保证设备的正常运行，为了充分保证设备系统的正常运行，防打滑周边传动刮泥机的开发与...
