007-风机盘管及诱导器安装工艺

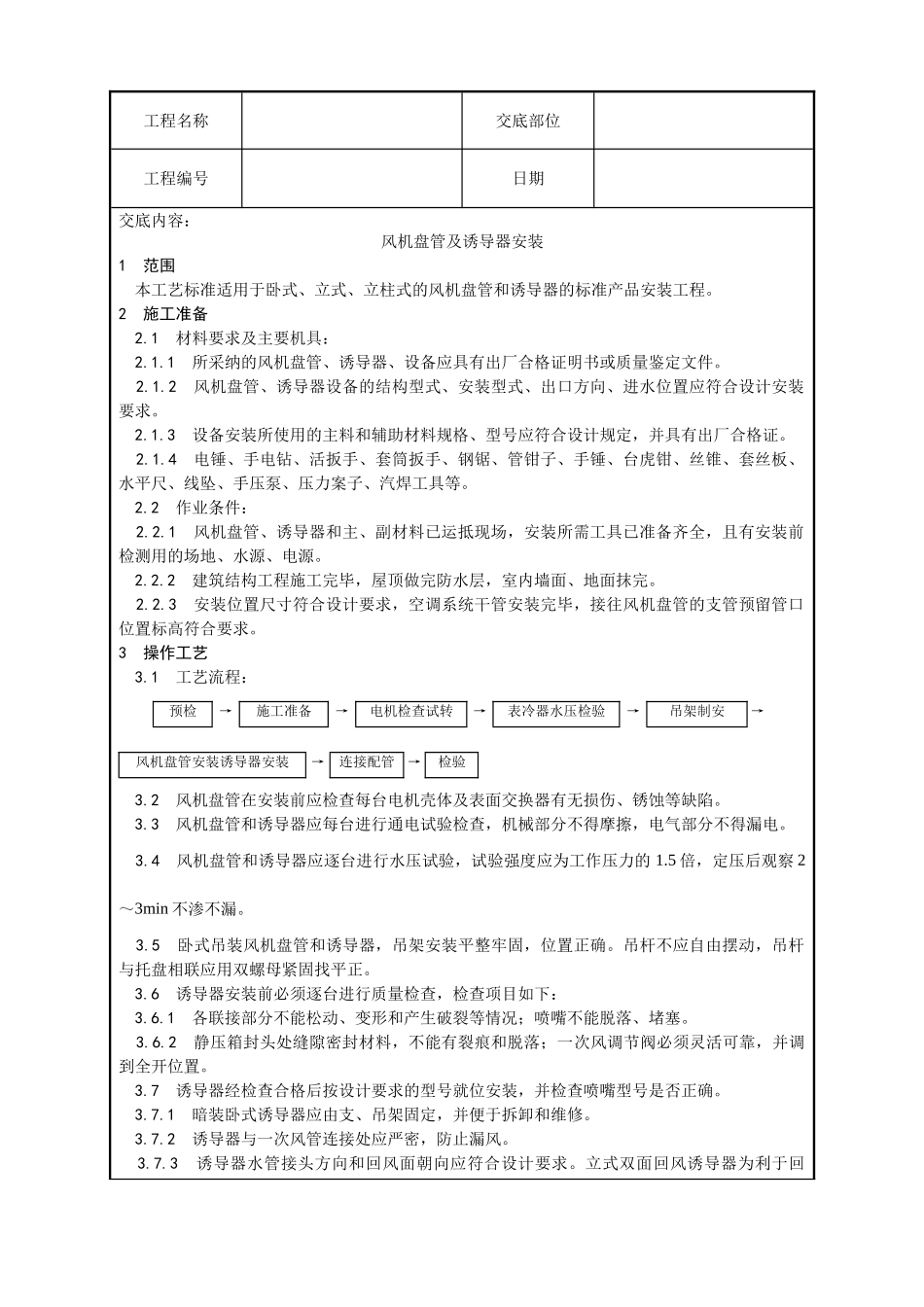

工程名称交底部位工程编号日期交底内容：风机盘管及诱导器安装1 范围 本工艺标准适用于卧式、立式、立柱式的风机盘管和诱导器的标准产品安装工程。2 施工准备 2.1 材料要求及主要机具： 2.1.1 所采纳的风机盘管、诱导器、设备应具有出厂合格证明书或质量鉴定文件。 2.1.2 风机盘管、诱导器设备的结构型式、安装型式、出口方向、进水位置应符合设计安装要求。 2.1.3 设备安装所使用的主料和辅助材料规格、型号应符合设计规定，并具有出厂合格证。 2.1.4 电锤、手电钻、活扳手、套筒扳手、钢锯、管钳子、手锤、台虎钳、丝锥、套丝板、水平尺、线坠、手压泵、压力案子、汽焊工具等。 2.2 作业条件： 2.2.1 风机盘管、诱导器和主、副材料已运抵现场，安装所需工具已准备齐全，且有安装前检测用的场地、水源、电源。 2.2.2 建筑结构工程施工完毕，屋顶做完防水层，室内墙面、地面抹完。 2.2.3 安装位置尺寸符合设计要求，空调系统干管安装完毕，接往风机盘管的支管预留管口位置标高符合要求。3 操作工艺 3.1 工艺流程：预检→施工准备→电机检查试转→表冷器水压检验→吊架制安→风机盘管安装诱导器安装→连接配管→检验 3.2 风机盘管在安装前应检查每台电机壳体及表面交换器有无损伤、锈蚀等缺陷。 3.3 风机盘管和诱导器应每台进行通电试验检查，机械部分不得摩擦，电气部分不得漏电。 3.4 风机盘管和诱导器应逐台进行水压试验，试验强度应为工作压力的 1.5 倍，定压后观察 2～3min 不渗不漏。 3.5 卧式吊装风机盘管和诱导器，吊架安装平整牢固，位置正确。吊杆不应自由摆动，吊杆与托盘相联应用双螺母紧固找平正。 3.6 诱导器安装前必须逐台进行质量检查，检查项目如下： 3.6.1 各联接部分不能松动、变形和产生破裂等情况；喷嘴不能脱落、堵塞。 3.6.2 静压箱封头处缝隙密封材料，不能有裂痕和脱落；一次风调节阀必须灵活可靠，并调到全开位置。 3.7 诱导器经检查合格后按设计要求的型号就位安装，并检查喷嘴型号是否正确。 3.7.1 暗装卧式诱导器应由支、吊架固定，并便于拆卸和维修。 3.7.2 诱导器与一次风管连接处应严密，防止漏风。 3.7.3 诱导器水管接头方向和回风面朝向应符合设计要求。立式双面回风诱导器为利于回工程名称交底部位工程编号日期风，靠墙一面应留 50mm 以上空间。卧式双回风诱导器，要保证靠楼板一面留有足够空间。 3.8 冷热媒水管与风机盘管、诱导器连接直采纳钢管或紫铜...
