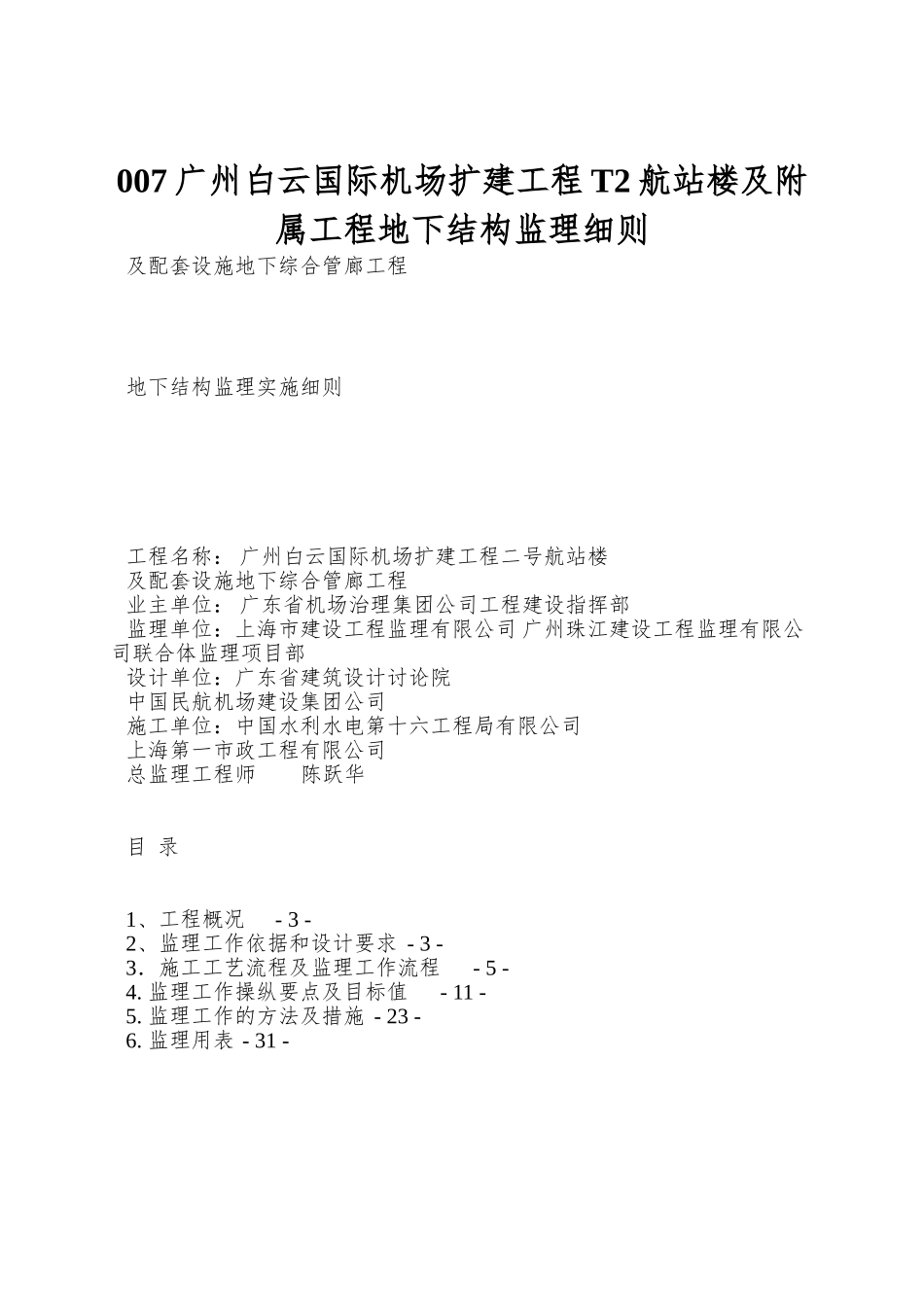

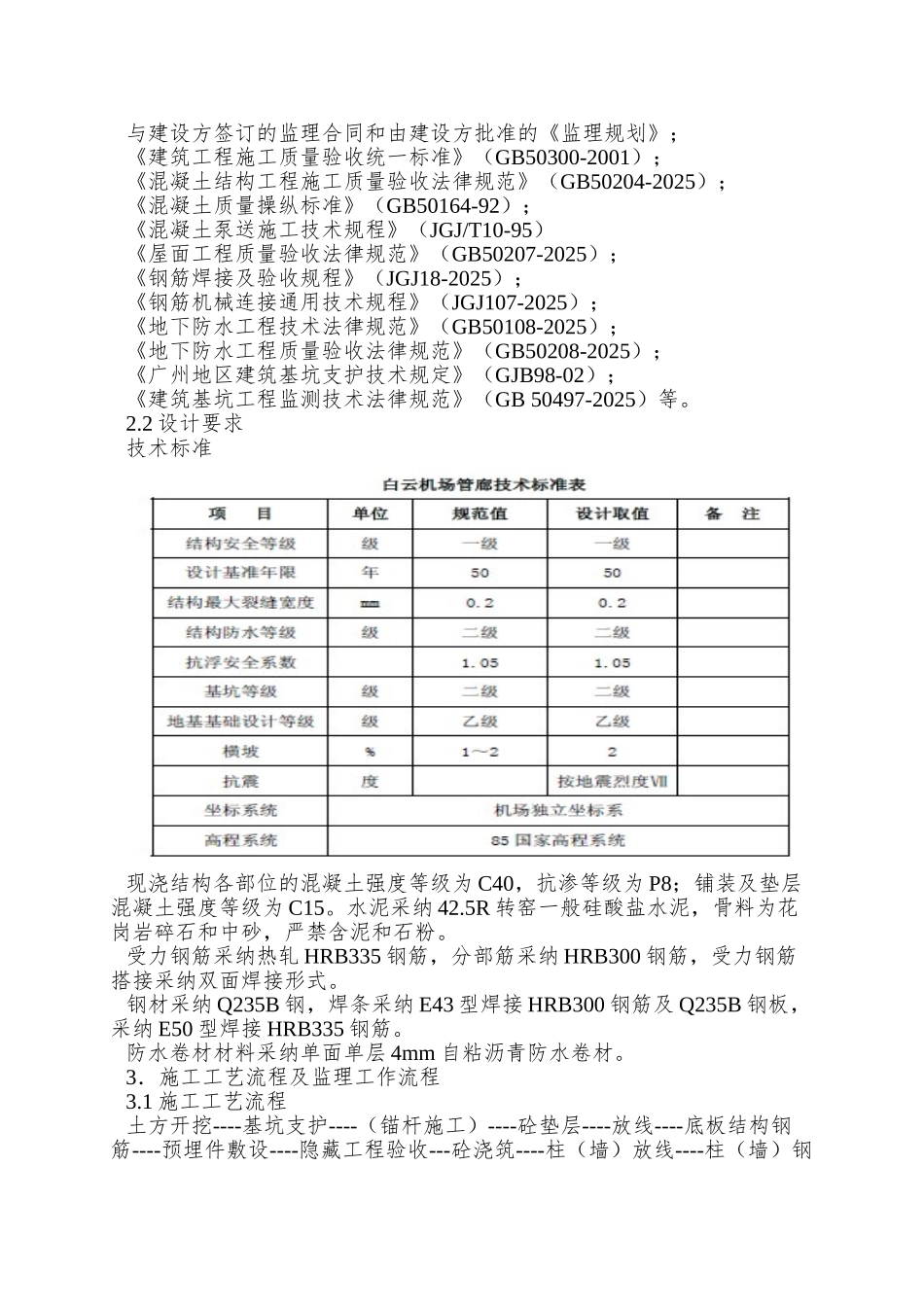

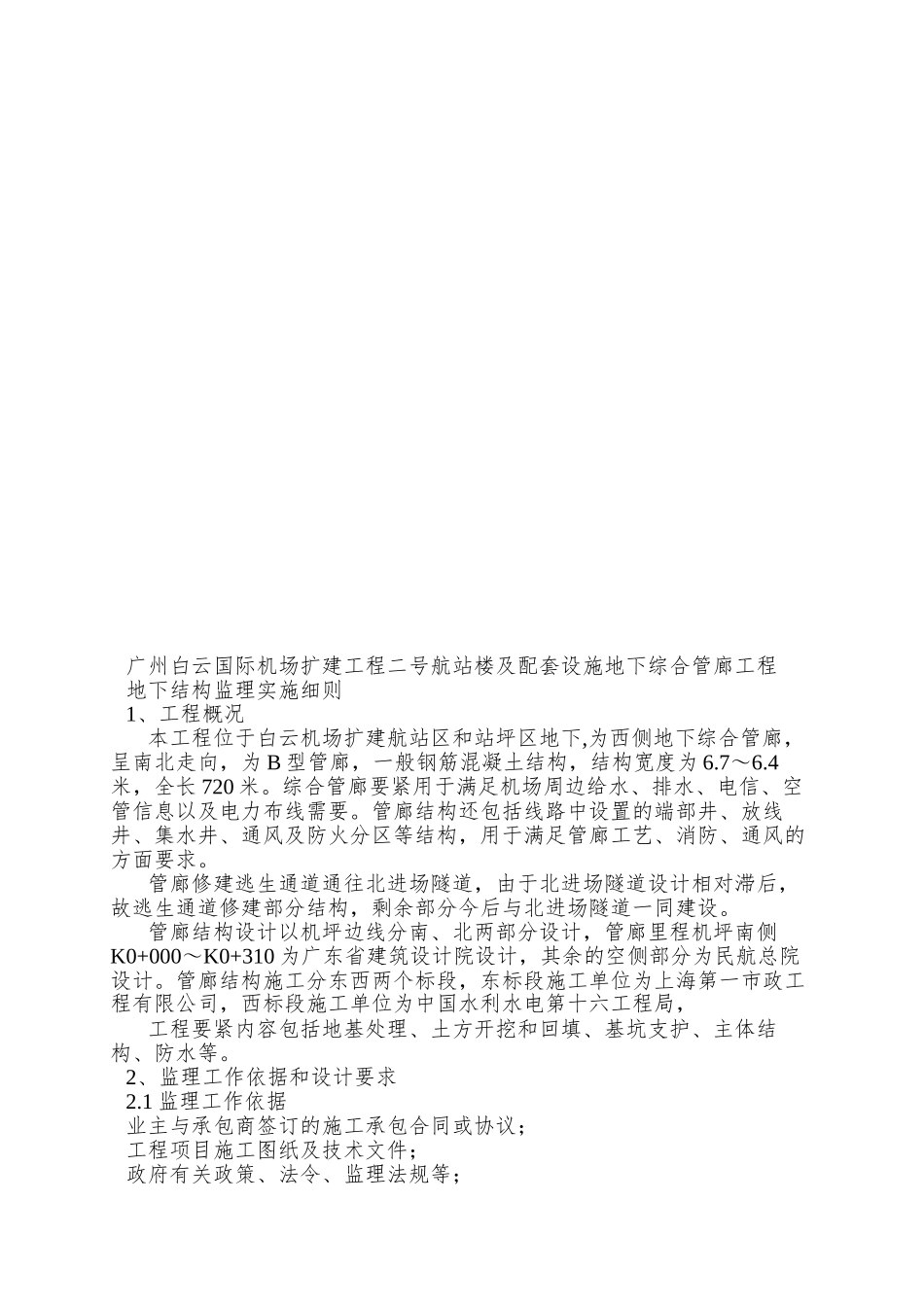

007 广州白云国际机场扩建工程 T2 航站楼及附属工程地下结构监理细则及配套设施地下综合管廊工程地下结构监理实施细则工程名称： 广州白云国际机场扩建工程二号航站楼及配套设施地下综合管廊工程业主单位： 广东省机场治理集团公司工程建设指挥部监理单位：上海市建设工程监理有限公司 广州珠江建设工程监理有限公司联合体监理项目部设计单位：广东省建筑设计讨论院中国民航机场建设集团公司施工单位：中国水利水电第十六工程局有限公司上海第一市政工程有限公司总监理工程师 陈跃华 目 录1、工程概况- 3 -2、监理工作依据和设计要求 - 3 -3．施工工艺流程及监理工作流程- 5 -4. 监理工作操纵要点及目标值- 11 -5. 监理工作的方法及措施 - 23 -6. 监理用表 - 31 -广州白云国际机场扩建工程二号航站楼及配套设施地下综合管廊工程地下结构监理实施细则1、工程概况 本工程位于白云机场扩建航站区和站坪区地下,为西侧地下综合管廊，呈南北走向，为 B 型管廊，一般钢筋混凝土结构，结构宽度为 6.7～6.4米，全长 720 米。综合管廊要紧用于满足机场周边给水、排水、电信、空管信息以及电力布线需要。管廊结构还包括线路中设置的端部井、放线井、集水井、通风及防火分区等结构，用于满足管廊工艺、消防、通风的方面要求。 管廊修建逃生通道通往北进场隧道，由于北进场隧道设计相对滞后，故逃生通道修建部分结构，剩余部分今后与北进场隧道一同建设。 管廊结构设计以机坪边线分南、北两部分设计，管廊里程机坪南侧K0+000～K0+310 为广东省建筑设计院设计，其余的空侧部分为民航总院设计。管廊结构施工分东西两个标段，东标段施工单位为上海第一市政工程有限公司，西标段施工单位为中国水利水电第十六工程局， 工程要紧内容包括地基处理、土方开挖和回填、基坑支护、主体结构、防水等。2、监理工作依据和设计要求2.1 监理工作依据业主与承包商签订的施工承包合同或协议；工程项目施工图纸及技术文件；政府有关政策、法令、监理法规等；与建设方签订的监理合同和由建设方批准的《监理规划》；《建筑工程施工质量验收统一标准》（GB50300-2001）；《混凝土结构工程施工质量验收法律规范》（GB50204-2025）；《混凝土质量操纵标准》（GB50164-92）；《混凝土泵送施工技术规程》（JGJ/T10-95）《屋面工程质量验收法律规范》（GB50207-2025）；《钢筋焊接及验收规程》（JGJ18-2025）；《钢筋机械连接通用技术规程》（JGJ107...
