0081-落地式脚手架施工组织设计

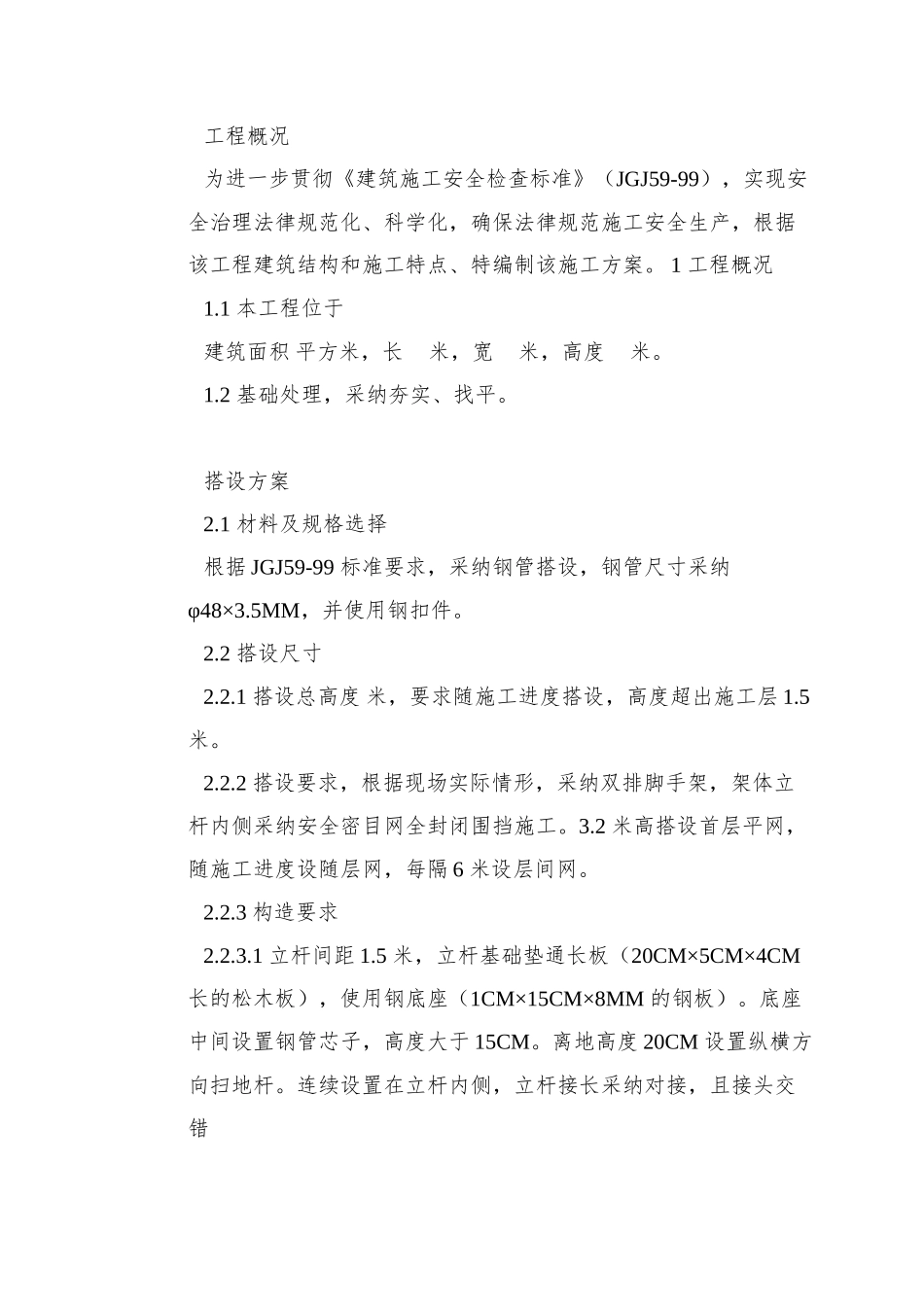

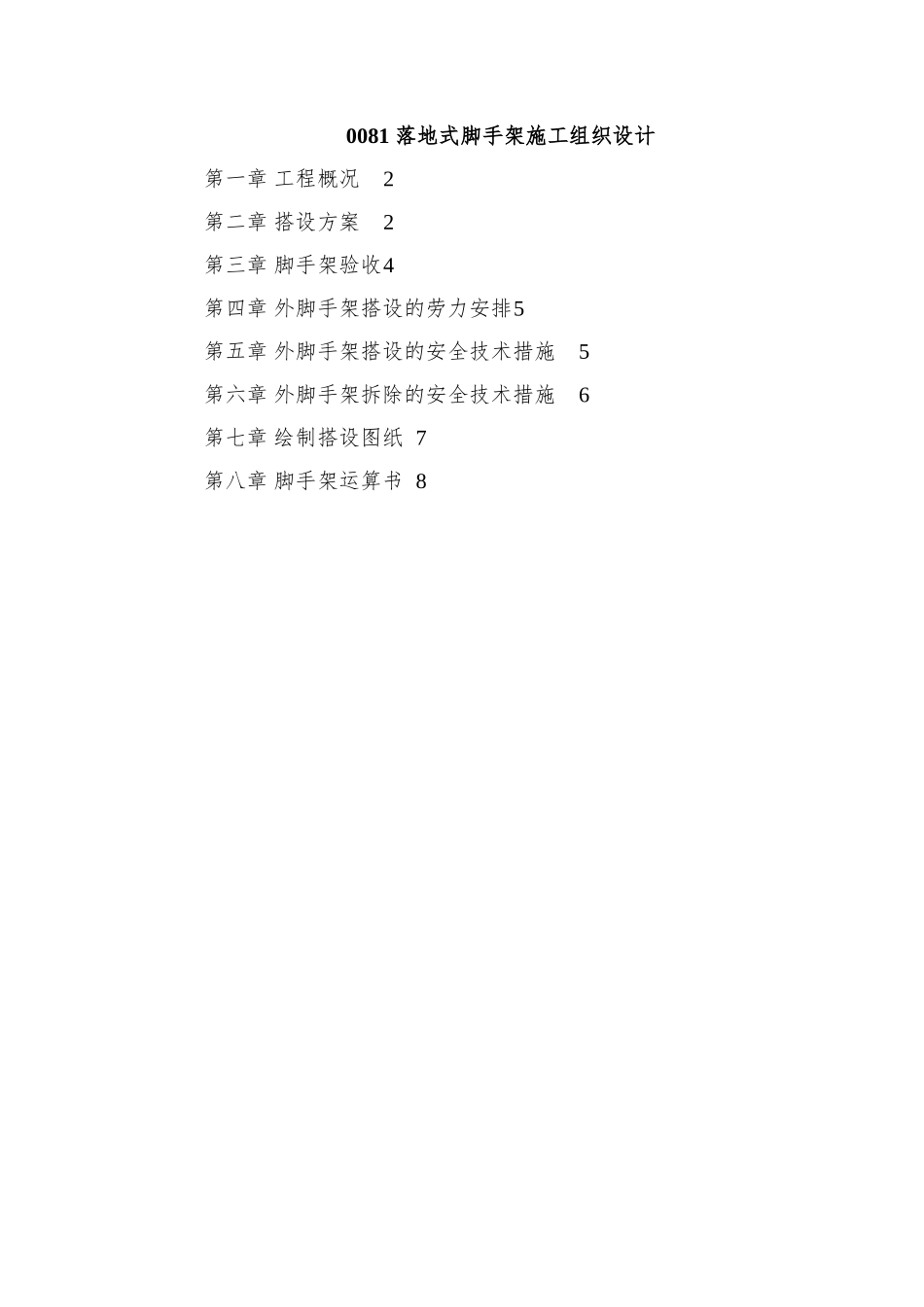

0081 落地式脚手架施工组织设计第一章 工程概况2第二章 搭设方案2第三章 脚手架验收4第四章 外脚手架搭设的劳力安排5第五章 外脚手架搭设的安全技术措施5第六章 外脚手架拆除的安全技术措施6第七章 绘制搭设图纸 7第八章 脚手架运算书 8工程概况为进一步贯彻《建筑施工安全检查标准》（JGJ59-99），实现安全治理法律规范化、科学化，确保法律规范施工安全生产，根据该工程建筑结构和施工特点、特编制该施工方案。 1 工程概况 1.1 本工程位于 建筑面积 平方米，长 米，宽 米，高度 米。1.2 基础处理，采纳夯实、找平。 搭设方案2.1 材料及规格选择根据 JGJ59-99 标准要求，采纳钢管搭设，钢管尺寸采纳φ48×3.5MM，并使用钢扣件。2.2 搭设尺寸2.2.1 搭设总高度 米，要求随施工进度搭设，高度超出施工层 1.5 米。2.2.2 搭设要求，根据现场实际情形，采纳双排脚手架，架体立杆内侧采纳安全密目网全封闭围挡施工。3.2 米高搭设首层平网，随施工进度设随层网，每隔 6 米设层间网。2.2.3 构造要求2.2.3.1 立杆间距 1.5 米，立杆基础垫通长板（20CM×5CM×4CM长的松木板），使用钢底座（1CM×15CM×8MM 的钢板）。底座中间设置钢管芯子，高度大于 15CM。离地高度 20CM 设置纵横方向扫地杆。连续设置在立杆内侧，立杆接长采纳对接，且接头交错布置，高度方向错开 50CM 以上，相邻接头不应在同跨内。接头距大横杆与立杆的交接处不应大于 50CM。顶层立杆可搭接，长度不应小于 1M，两个扣件。立杆垂直偏差，架高 30 M 以下时，要求不大于架高的 1/200。2.2.3.2 大横杆大横杆间距操纵在 1.5M，以便立网挂设，大横杆置立于立杆里面，每侧外伸长度不应小于 10CM，但不应大于 20CM。杆件接长需对接，接点距主接点的距离不应大于 50CM。2.2.3.3 小横杆小横杆搭在大横杆上面，伸出大横杆长度不小于 10CM，小横杆间距：立杆与大横杆交接处必须设小横杆，脚手板处 75CM，且伸入墙内不小于 18CM。2.2.3.4 剪刀撑外脚手架的两端转角处，以及中间每隔 6-7 根（9-15M）立杆应当设一组剪刀撑。剪刀撑从基础开始沿脚手架高度连续设置、宽度许多于 6 米，最少跨 4 跨，最多跨 6 跨，与地面的夹角为：跨 6 跨时 45°、跨 5 跨时 50°、跨 4 跨时 60°。剪刀撑杆件接长需搭接，搭接长度不小于 1M，使用三个扣件平均分布，端头距扣件不小于10CM。2.2.3.5 脚手板应满铺脚手板，严禁探头板，不得...
