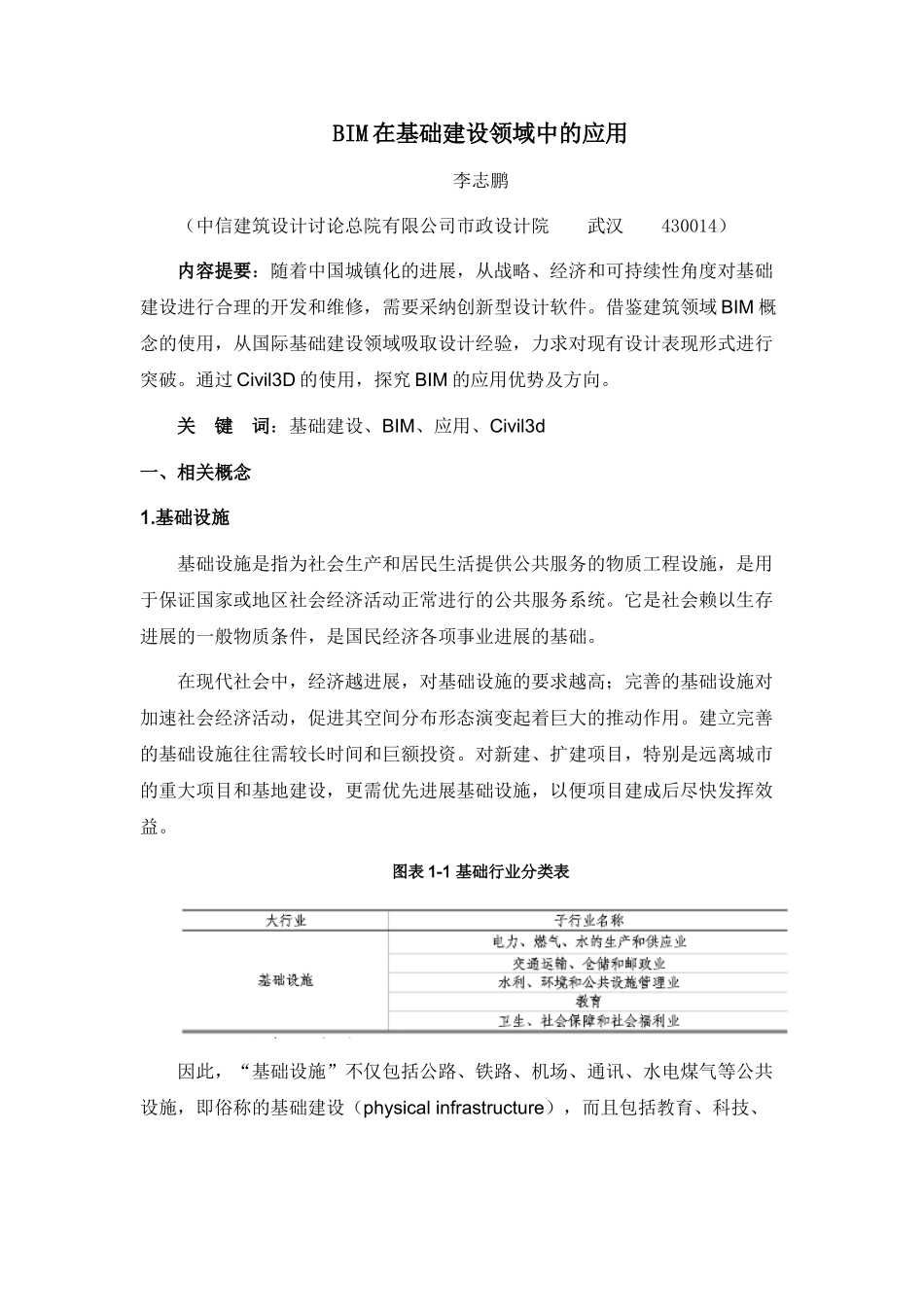

BIM 在基础建设领域中的应用李志鹏（中信建筑设计讨论总院有限公司市政设计院 武汉 430014）内容提要：随着中国城镇化的进展，从战略、经济和可持续性角度对基础建设进行合理的开发和维修，需要采纳创新型设计软件。借鉴建筑领域 BIM 概念的使用，从国际基础建设领域吸取设计经验，力求对现有设计表现形式进行突破。通过 Civil3D 的使用，探究 BIM 的应用优势及方向。关 键 词：基础建设、BIM、应用、Civil3d一、相关概念1.基础设施基础设施是指为社会生产和居民生活提供公共服务的物质工程设施，是用于保证国家或地区社会经济活动正常进行的公共服务系统。它是社会赖以生存进展的一般物质条件，是国民经济各项事业进展的基础。在现代社会中，经济越进展，对基础设施的要求越高；完善的基础设施对加速社会经济活动，促进其空间分布形态演变起着巨大的推动作用。建立完善的基础设施往往需较长时间和巨额投资。对新建、扩建项目，特别是远离城市的重大项目和基地建设，更需优先进展基础设施，以便项目建成后尽快发挥效益。图表 1-1 基础行业分类表因此，“基础设施”不仅包括公路、铁路、机场、通讯、水电煤气等公共设施，即俗称的基础建设（physical infrastructure），而且包括教育、科技、医疗卫生、体育、文化等社会事业即“社会性基础设施”（social infrastructure）。作为从事市政行业设计的一员，我们关怀的是基础建设领域的设计内容。2.BIMBIM（建筑信息模型（Building Information Modeling））：是以建筑工程项目的各项相关信息数据作为模型的基础，进行建筑模型的建立，通过数字信息仿真模拟建筑物所具有的真实信息。BIM 不是简单地将数字信息进行集成，它还是一种数字信息的应用，可以用于设计、建造、管理等领域，支持建筑工程的集成管理环境，通过参数模型整合各种项目的相关信息，在项目策划、运行和维护的全生命周期过程中进行共享和传递，使工程技术人员对各种建筑信息作出正确理解和高效应对，为设计团队以及包括建筑运营单位在内的各方建设主体提供协同工作的基础，在提高生产效率、节约成本和缩短工期方面发挥重要作用，可以使建筑工程在其整个进程中显著提高效率、大量减少风险。基础建设具有同建筑工程共通的工程特性，其设计表现形式及方法方案完全可以借鉴建筑工程的 BIM 概念。图表 1-2 BIM 全生命周期应用二、基础建设领域中 Bim 的应用1.前景基于 BIM 的三维和四维模型进行设计、可视化和施...
