09--哈拉沁大坝土石方填筑工程

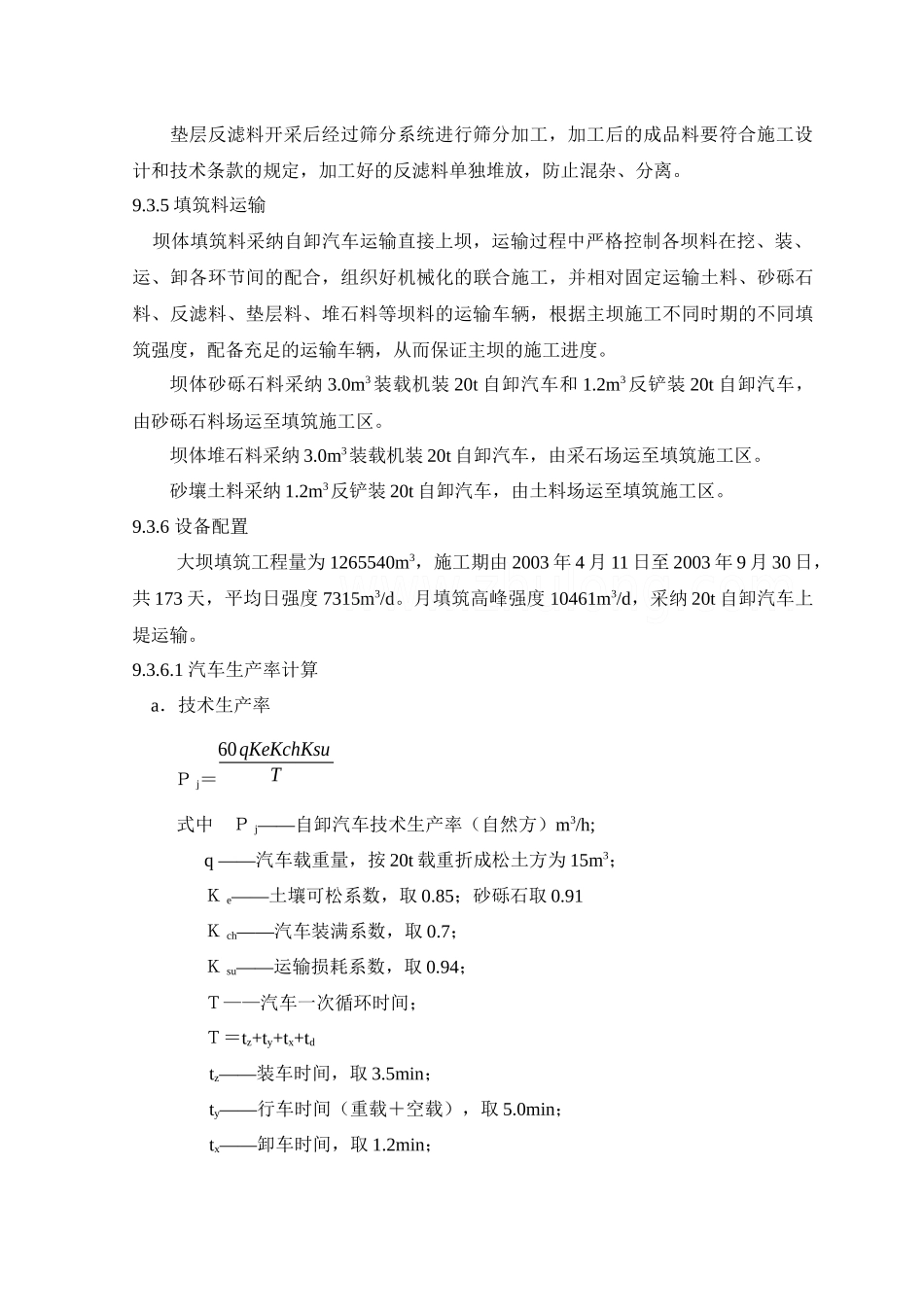

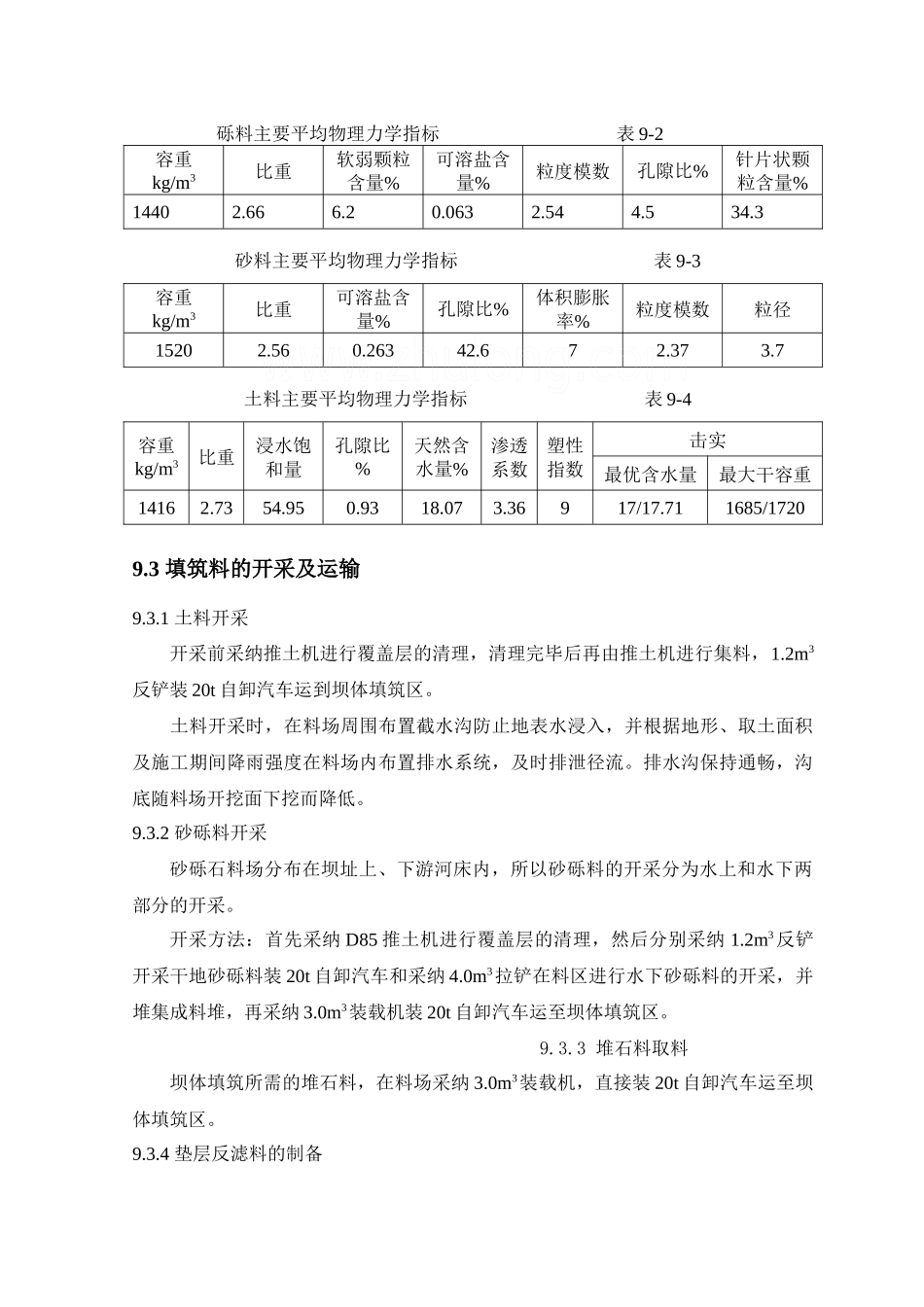

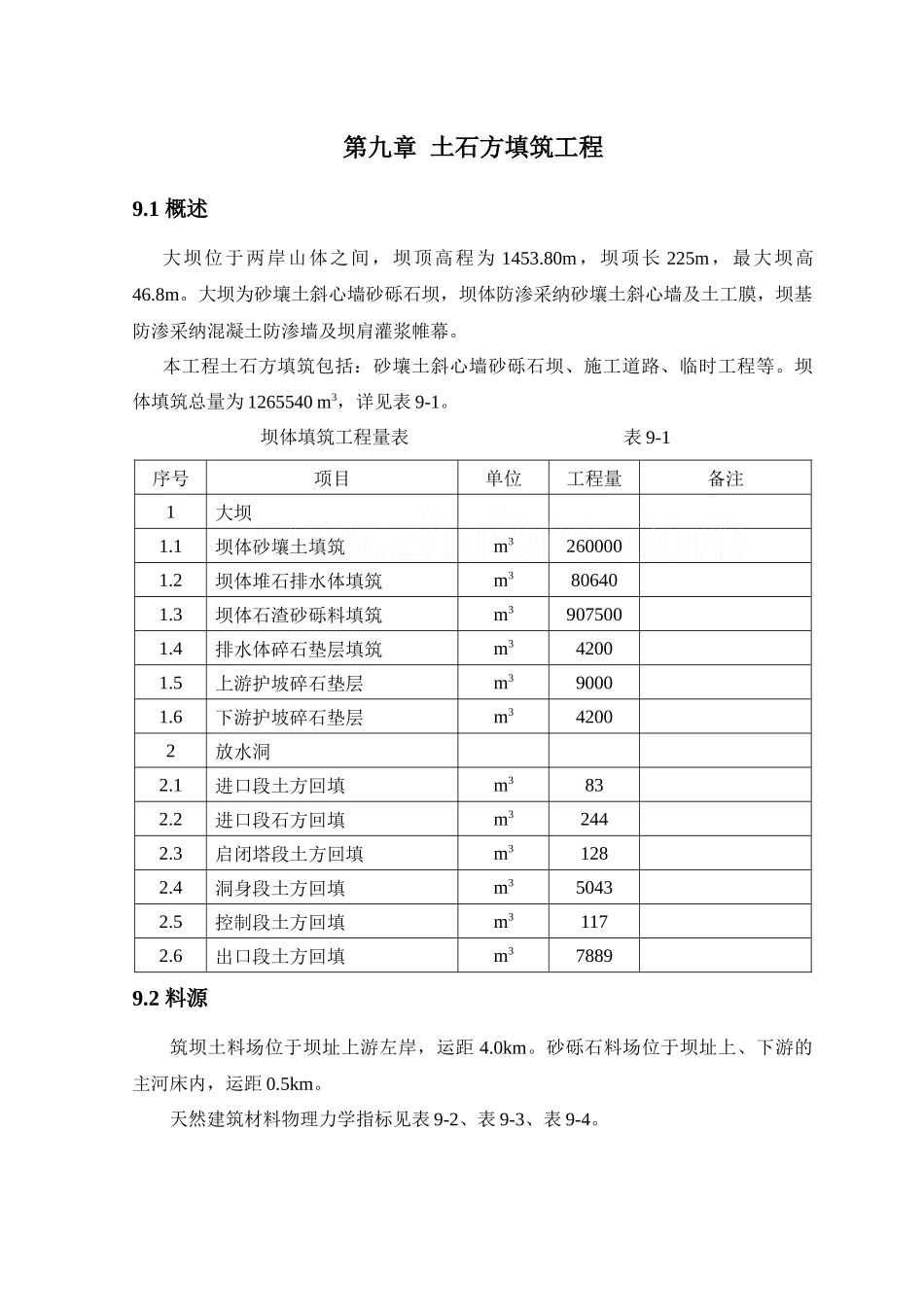

第九章 土石方填筑工程9.1 概述大坝位于两岸山体之间，坝顶高程为 1453.80m，坝项长 225m，最大坝高46.8m。大坝为砂壤土斜心墙砂砾石坝，坝体防渗采纳砂壤土斜心墙及土工膜，坝基防渗采纳混凝土防渗墙及坝肩灌浆帷幕。本工程土石方填筑包括：砂壤土斜心墙砂砾石坝、施工道路、临时工程等。坝体填筑总量为 1265540 m3，详见表 9-1。 坝体填筑工程量表 表 9-1序号项目单位工程量备注1大坝1.1坝体砂壤土填筑m32600001.2坝体堆石排水体填筑m3806401.3坝体石渣砂砾料填筑m39075001.4排水体碎石垫层填筑m342001.5上游护坡碎石垫层m390001.6下游护坡碎石垫层m342002放水洞2.1进口段土方回填m3832.2进口段石方回填m32442.3启闭塔段土方回填m31282.4洞身段土方回填m350432.5控制段土方回填m31172.6出口段土方回填m378899.2 料源筑坝土料场位于坝址上游左岸，运距 4.0km。砂砾石料场位于坝址上、下游的主河床内，运距 0.5km。天然建筑材料物理力学指标见表 9-2、表 9-3、表 9-4。 砾料主要平均物理力学指标 表 9-2容重kg/m3比重软弱颗粒含量%可溶盐含量%粒度模数孔隙比%针片状颗粒含量%14402.666.20.0632.544.534.3 砂料主要平均物理力学指标 表 9-3容重kg/m3比重可溶盐含量%孔隙比%体积膨胀率%粒度模数粒径15202.560.26342.672.373.7 土料主要平均物理力学指标 表 9-4容重kg/m3比重浸水饱和量孔隙比%天然含水量%渗透系数塑性指数击实最优含水量最大干容重14162.7354.950.9318.073.36917/17.711685/17209.3 填筑料的开采及运输9.3.1 土料开采开采前采纳推土机进行覆盖层的清理，清理完毕后再由推土机进行集料，1.2m3反铲装 20t 自卸汽车运到坝体填筑区。 土料开采时，在料场周围布置截水沟防止地表水浸入，并根据地形、取土面积及施工期间降雨强度在料场内布置排水系统，及时排泄径流。排水沟保持通畅，沟底随料场开挖面下挖而降低。9.3.2 砂砾料开采砂砾石料场分布在坝址上、下游河床内，所以砂砾料的开采分为水上和水下两部分的开采。开采方法：首先采纳 D85 推土机进行覆盖层的清理，然后分别采纳 1.2m3反铲开采干地砂砾料装 20t 自卸汽车和采纳 4.0m3拉铲在料区进行水下砂砾料的开采，并堆集成料堆，再采纳 3.0m3装载机装 20t 自卸汽车运至坝体填筑区。9.3.3 堆石料取料坝体填筑所需的堆石料，在料场采纳 3.0m3装载机，直接装 20t 自卸汽车运至坝体填筑区。9.3.4 垫层反滤料的制备 垫层反滤料开采后经过筛...
