10000m3油罐地基处理振冲碎石桩工程施工方案VIP专享

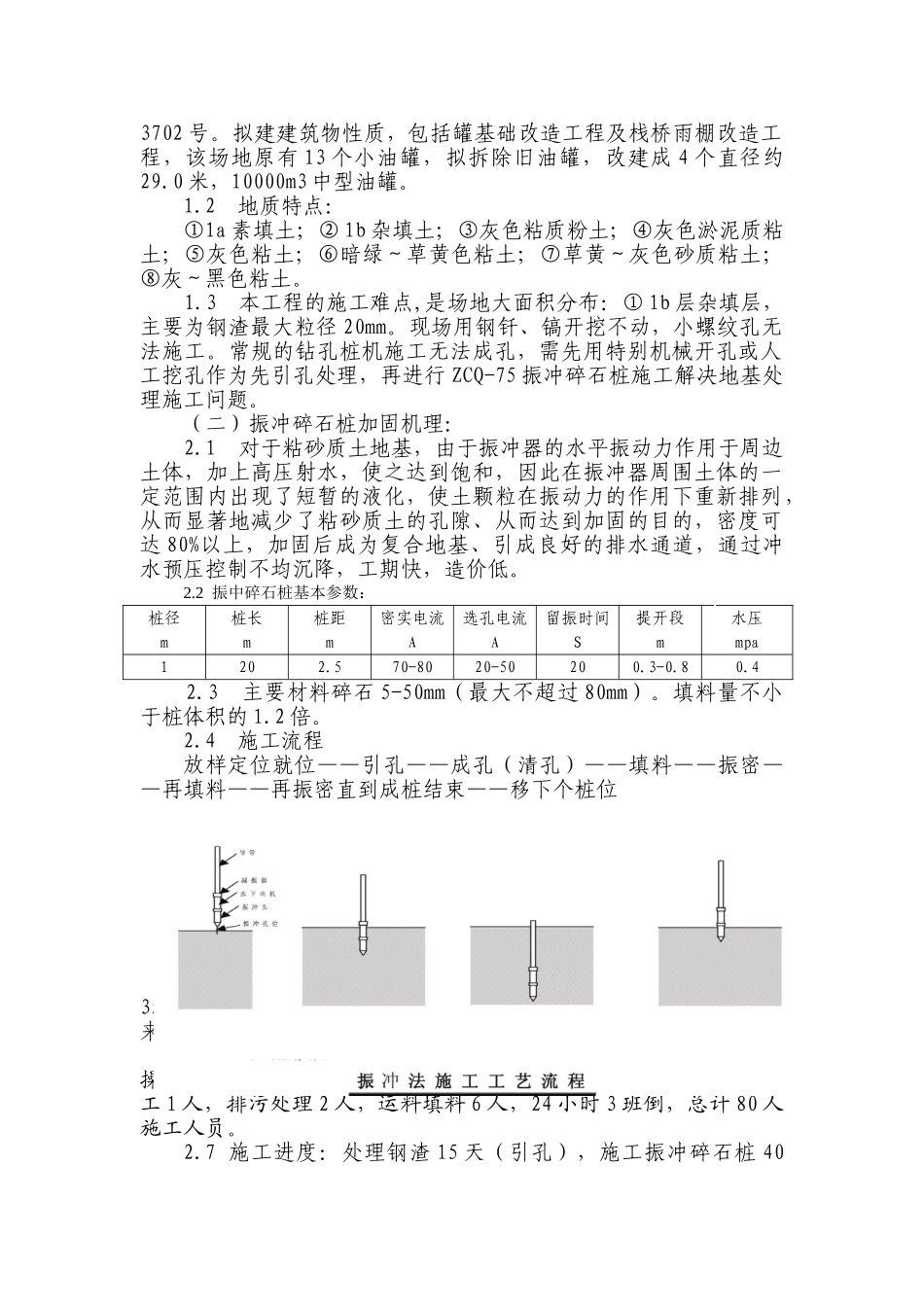

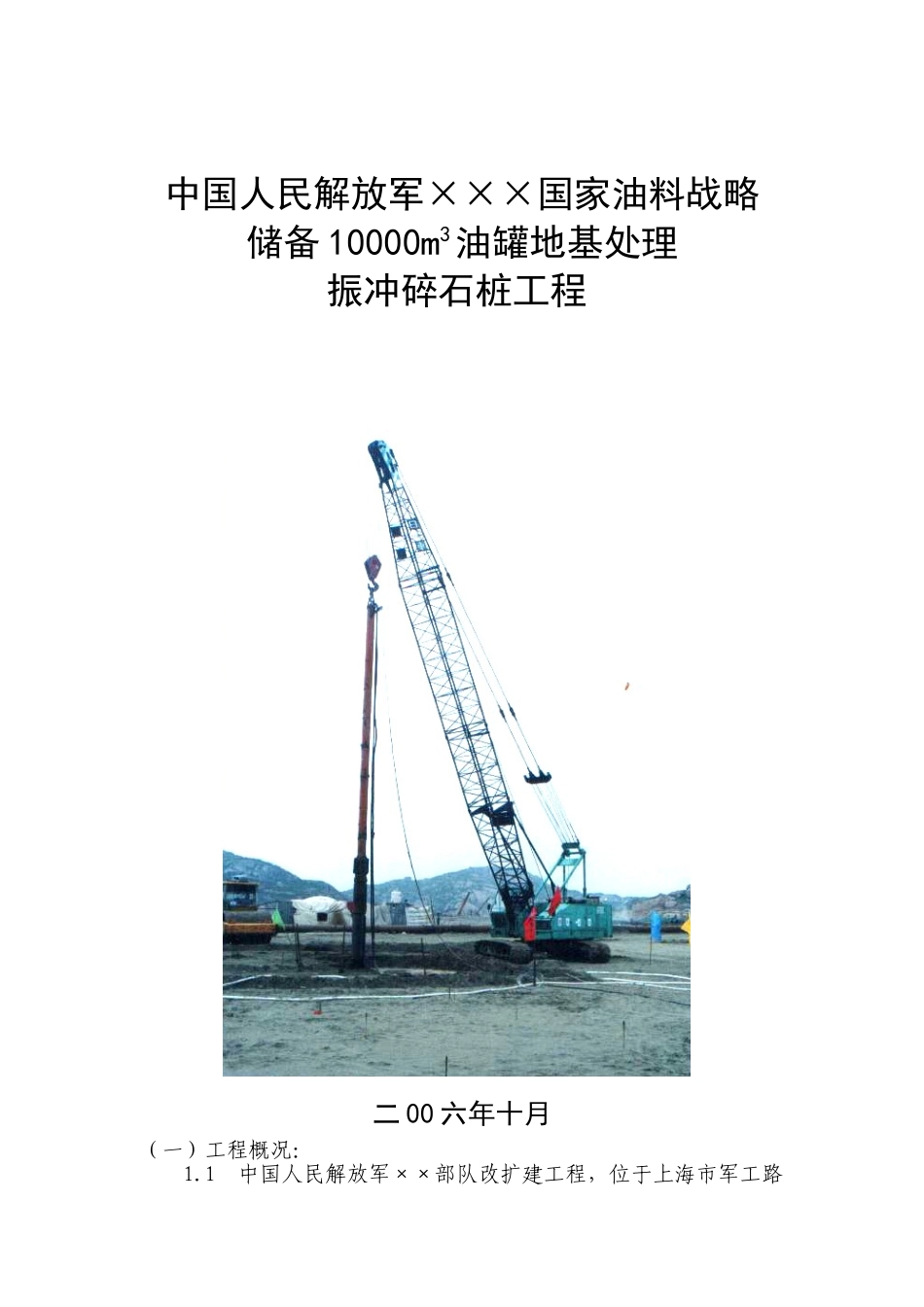

中国人民解放军×××国家油料战略储备 10000m3油罐地基处理振冲碎石桩工程二 00 六年十月（一）工程概况：1.1 中国人民解放军××部队改扩建工程，位于上海市军工路3702 号。拟建建筑物性质，包括罐基础改造工程及栈桥雨棚改造工程，该场地原有 13 个小油罐，拟拆除旧油罐，改建成 4 个直径约29.0 米，10000m3 中型油罐。1.2 地质特点：①1a 素填土；② 1b 杂填土；③灰色粘质粉土；④灰色淤泥质粘土；⑤灰色粘土；⑥暗绿～草黄色粘土；⑦草黄～灰色砂质粘土；⑧灰～黑色粘土。 1.3 本工程的施工难点,是场地大面积分布：① 1b 层杂填层，主要为钢渣最大粒径 20mm。现场用钢钎、镐开挖不动，小螺纹孔无法施工。常规的钻孔桩机施工无法成孔，需先用特别机械开孔或人工挖孔作为先引孔处理，再进行 ZCQ-75 振冲碎石桩施工解决地基处理施工问题。（二）振冲碎石桩加固机理： 2.1 对于粘砂质土地基，由于振冲器的水平振动力作用于周边土体，加上高压射水，使之达到饱和，因此在振冲器周围土体的一定范围内出现了短暂的液化，使土颗粒在振动力的作用下重新排列，从而显著地减少了粘砂质土的孔隙、从而达到加固的目的，密度可达 80%以上，加固后成为复合地基、引成良好的排水通道，通过冲水预压控制不均沉降，工期快，造价低。2.2 振中碎石桩基本参数：桩径m桩长m桩距m密实电流A选孔电流A留振时间S提开段m水压mpa1202.570-8020-50200.3-0.80.4 2.3 主要材料碎石 5-50mm（最大不超过 80mm）。填料量不小于桩体积的 1.2 倍。 2.4 施工流程放样定位就位——引孔——成孔（清孔）——填料——振密——再填料——再振密直到成桩结束——移下个桩位2.5 机械设备：振冲桩机 4 台，规格型号 ZCQ-75、吊车35t，4 台、高压泵 3BA-6，6 套。用电量为 500KW，用水量为二寸自来水管通到现场。2.6 施工人员：每台振冲桩机配备人员 13 人，现场指挥 1 人操作记录 1 人，安全、质量检验员 1 人，电工 1 人，机械操作修理工 1 人，排污处理 2 人，运料填料 6 人，24 小时 3 班倒，总计 80 人施工人员。2.7 施工进度：处理钢渣 15 天（引孔），施工振冲碎石桩 40天，完成 4 个罐。（三）工程质量：严格执行（JGJ79-91）《建筑地基处理执行法律规范》。（四）安全文明：严格执行上海市建筑安装工程技术工安全规程及油库安全消防条例。（五）工程竣工资料：设计图纸交底，施组审批、竣工验收等等三整套...
