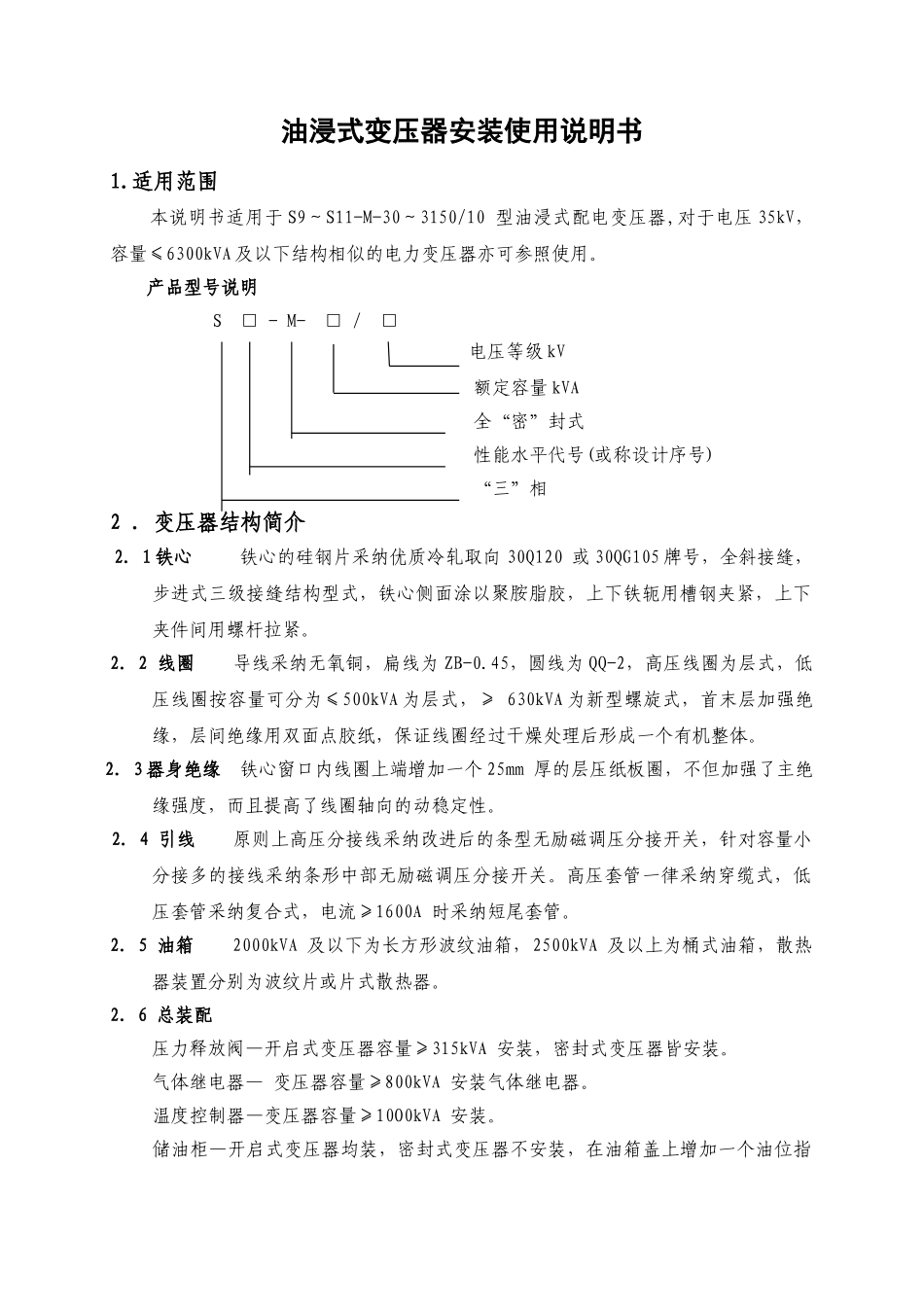

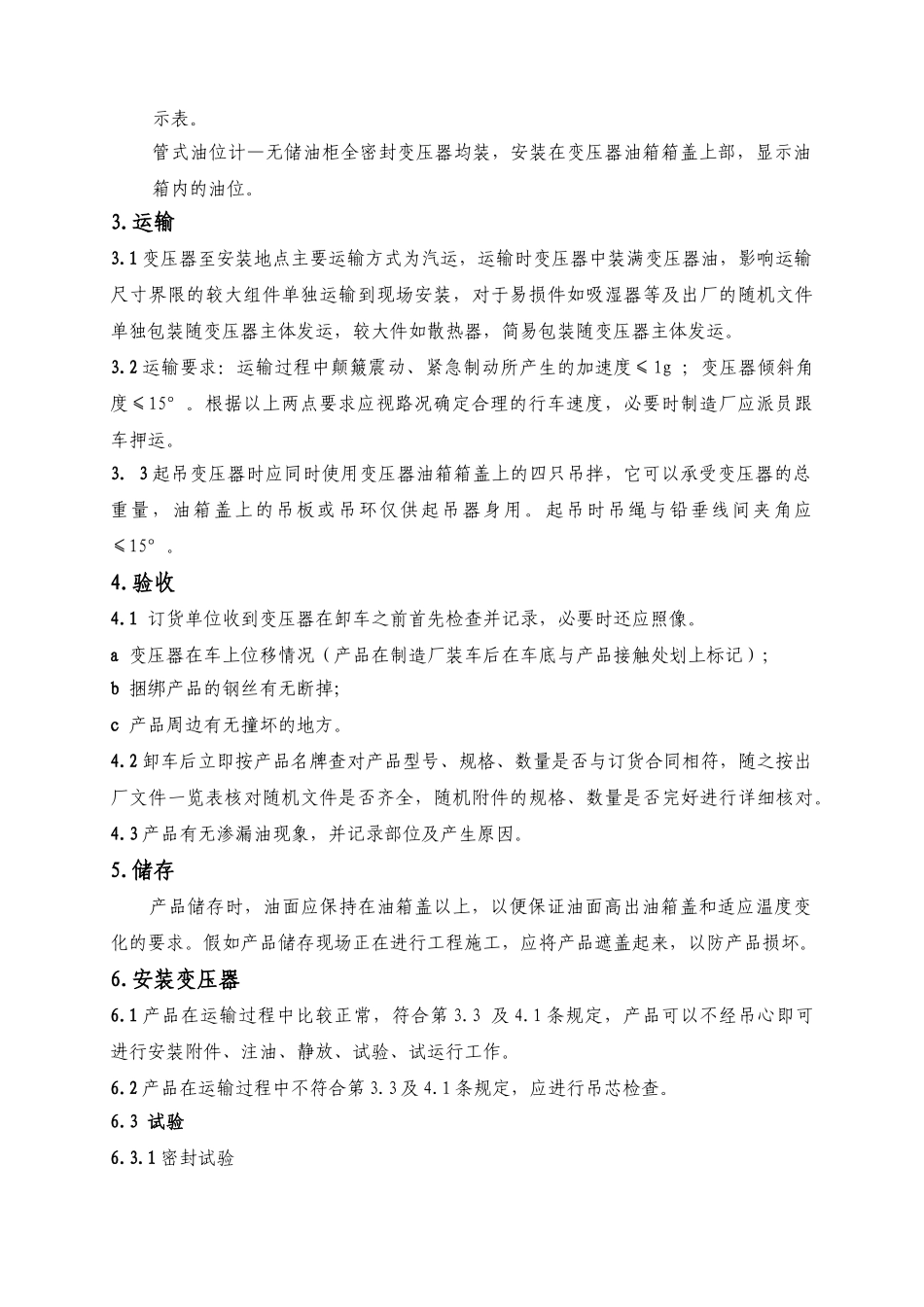

油浸式变压器安装使用说明书1.适用范围 本说明书适用于 S9～S11-M-30～3150/10 型油浸式配电变压器,对于电压 35kV，容量≤6300kVA 及以下结构相似的电力变压器亦可参照使用。产品型号说明 S □ - M- □ / □ 电压等级 kV 额定容量 kVA 全“密”封式 性能水平代号(或称设计序号) “三”相 2 ．变压器结构简介2．1 铁心 铁心的硅钢片采纳优质冷轧取向 30Q120 或 30QG105 牌号，全斜接缝，步进式三级接缝结构型式，铁心侧面涂以聚胺脂胶，上下铁轭用槽钢夹紧，上下夹件间用螺杆拉紧。2．2 线圈 导线采纳无氧铜，扁线为 ZB-0.45，圆线为 QQ-2，高压线圈为层式，低压线圈按容量可分为≤500kVA 为层式，≥ 630kVA 为新型螺旋式，首末层加强绝缘，层间绝缘用双面点胶纸，保证线圈经过干燥处理后形成一个有机整体。2．3 器身绝缘 铁心窗口内线圈上端增加一个 25mm 厚的层压纸板圈，不但加强了主绝缘强度，而且提高了线圈轴向的动稳定性。2．4 引线 原则上高压分接线采纳改进后的条型无励磁调压分接开关，针对容量小分接多的接线采纳条形中部无励磁调压分接开关。高压套管一律采纳穿缆式，低压套管采纳复合式，电流≥1600A 时采纳短尾套管。2．5 油箱 2000kVA 及以下为长方形波纹油箱，2500kVA 及以上为桶式油箱，散热器装置分别为波纹片或片式散热器。2．6 总装配 压力释放阀—开启式变压器容量≥315kVA 安装，密封式变压器皆安装。气体继电器— 变压器容量≥800kVA 安装气体继电器。 温度控制器—变压器容量≥10O0kVA 安装。 储油柜—开启式变压器均装，密封式变压器不安装，在油箱盖上增加一个油位指示表。管式油位计—无储油柜全密封变压器均装，安装在变压器油箱箱盖上部，显示油箱内的油位。3.运输3.1 变压器至安装地点主要运输方式为汽运，运输时变压器中装满变压器油，影响运输尺寸界限的较大组件单独运输到现场安装，对于易损件如吸湿器等及出厂的随机文件单独包装随变压器主体发运，较大件如散热器，简易包装随变压器主体发运。3.2 运输要求：运输过程中颠簸震动、紧急制动所产生的加速度≤1g ；变压器倾斜角度≤15°。根据以上两点要求应视路况确定合理的行车速度，必要时制造厂应派员跟车押运。3．3 起吊变压器时应同时使用变压器油箱箱盖上的四只吊拌，它可以承受变压器的总重量，油箱盖上的吊板或吊环仅供起吊器身用。起吊时吊绳与铅垂线间夹角应≤15°。4.验收4.1 订货单位收到变...
