11层框架结构办公楼毕业设计计算书

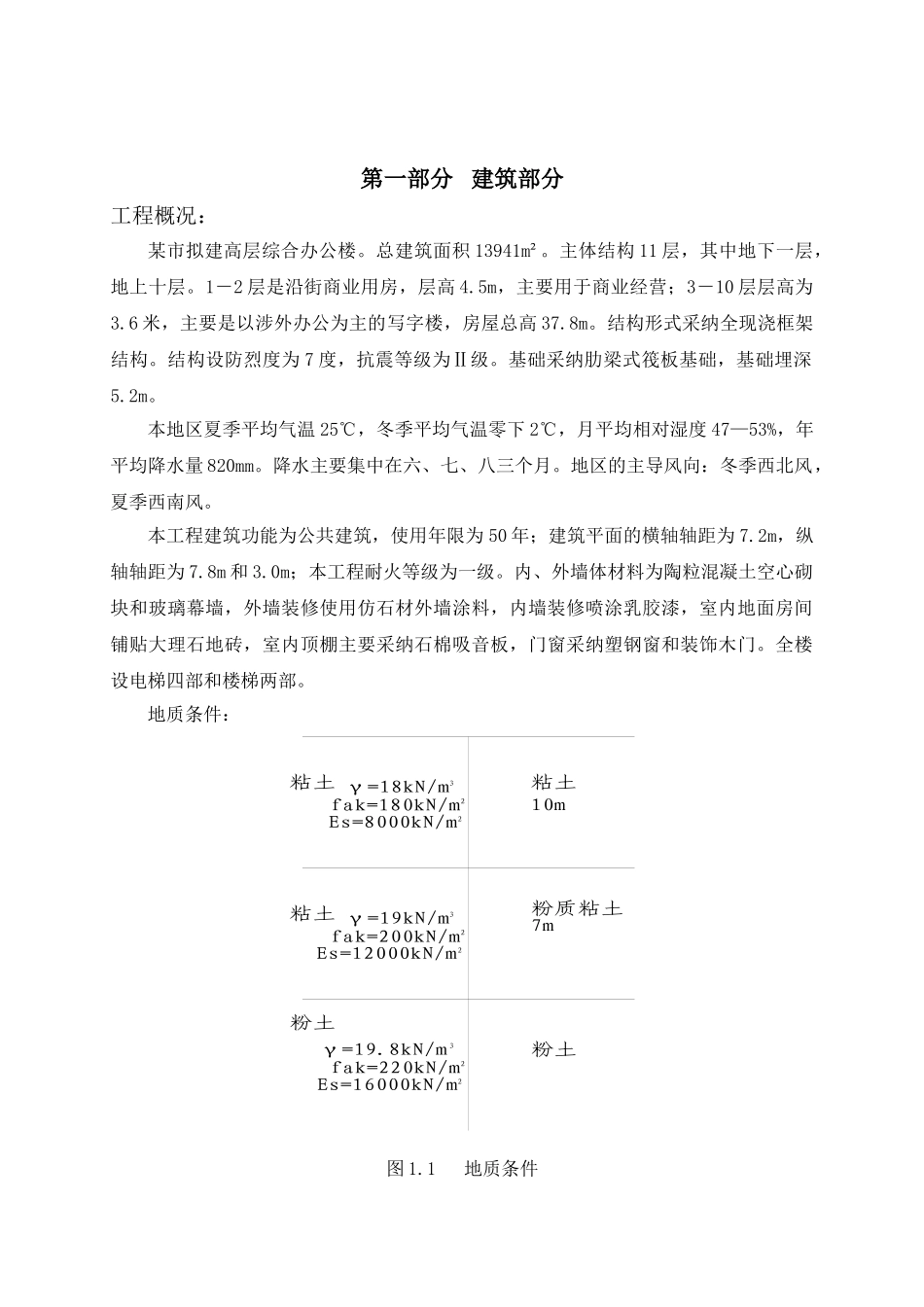

第一部分 建筑部分工程概况：某市拟建高层综合办公楼。总建筑面积 13941m²。主体结构 11 层，其中地下一层，地上十层。1－2 层是沿街商业用房，层高 4.5m，主要用于商业经营；3－10 层层高为3.6 米，主要是以涉外办公为主的写字楼，房屋总高 37.8m。结构形式采纳全现浇框架结构。结构设防烈度为 7 度，抗震等级为Ⅱ级。基础采纳肋梁式筏板基础，基础埋深5.2m。本地区夏季平均气温 25℃，冬季平均气温零下 2℃，月平均相对湿度 47—53%，年平均降水量 820mm。降水主要集中在六、七、八三个月。地区的主导风向：冬季西北风，夏季西南风。本工程建筑功能为公共建筑，使用年限为 50 年；建筑平面的横轴轴距为 7.2m，纵轴轴距为 7.8m 和 3.0m；本工程耐火等级为一级。内、外墙体材料为陶粒混凝土空心砌块和玻璃幕墙，外墙装修使用仿石材外墙涂料，内墙装修喷涂乳胶漆，室内地面房间铺贴大理石地砖，室内顶棚主要采纳石棉吸音板，门窗采纳塑钢窗和装饰木门。全楼设电梯四部和楼梯两部。地质条件：粘土粉质粘土粉土10m7m粘土 γ=18kN/mfak=180kN/mEs=8000kN/m223Es=12000kN/mfak=200kN/mγ=19kN/m粘土322γ=19.8kN/mfak=220kN/mEs=16000kN/m粉土223图 1.1 地质条件第二部分 结构部分2.1 结构布置及计算简图2.1.1 结构承重方案选择根据建筑功能要求及建筑施工布置图，本工程采纳全现浇框架结构，双向承重体系。2.1.2 主要构件材料及尺寸估算 1．主要构件材料 框架梁、板、柱采纳现浇钢筋混凝土构件， 墙体采纳陶粒混凝土空心砌块， 混凝土强度：梁、板采纳 C30 混凝土， 柱采纳 C40 和 C50 混凝土， 钢筋使用 HPB235，HRB335 和 HRB400 三种钢筋。2．主要构件的截面尺寸 （1）框架梁： 横向框架梁，最大跨度 L=7.8m， h=（1/8~1/12）L=975mm~650mm，取 h=700mm b=（1/2~1/3）h=350mm~233mm，取 b=350mm 纵向框架梁，最大跨度 L=7.2m， h=（1/12~1/13）L=600mm~480mm，取 h=600mm b=（1/2~1/3）h=300mm~200mm，取 b=300mm（2）框架柱：初定边柱尺寸 700mm×700mm，中柱 800mm×800mm，角柱 800mm×800mm，一、二层框架柱混凝土强度等级 C50，三至十层框架柱混凝土强度等级 C40。 （2—1） （2—2）其中，n 为验算截面以上楼层层数，g 为折算在单位建筑面积上的重力荷载代表值，框架结构近似取 12 kN/m2，F 为按简支状态计算的柱的负荷面，β 为考虑地震作用组合后柱轴压力增大系数...
