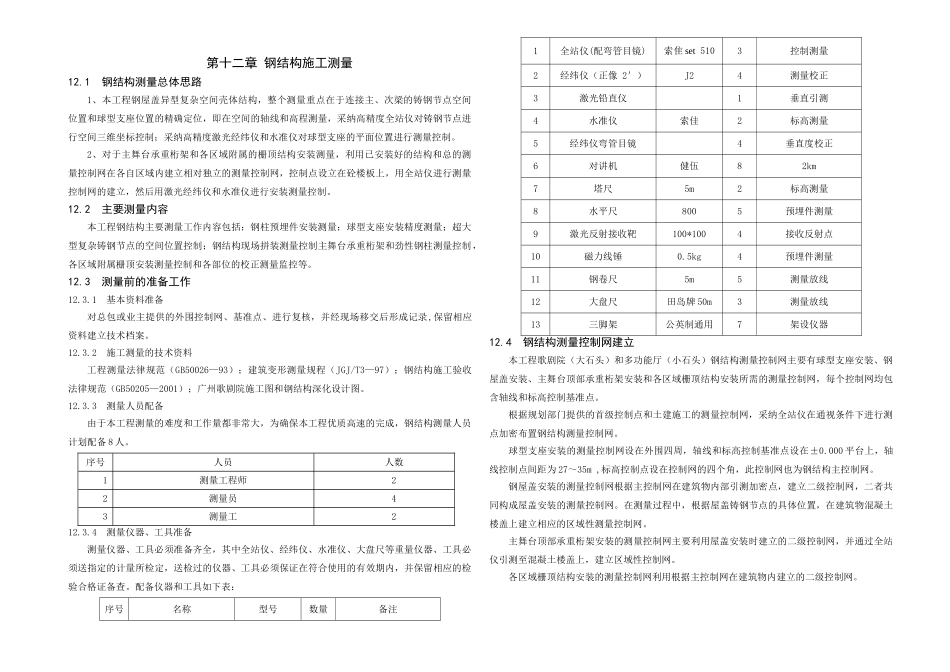

第十二章 钢结构施工测量12.1 钢结构测量总体思路1、本工程钢屋盖异型复杂空间壳体结构，整个测量重点在于连接主、次梁的铸钢节点空间位置和球型支座位置的精确定位，即在空间的轴线和高程测量，采纳高精度全站仪对铸钢节点进行空间三维坐标控制；采纳高精度激光经纬仪和水准仪对球型支座的平面位置进行测量控制。2、对于主舞台承重桁架和各区域附属的栅顶结构安装测量，利用已安装好的结构和总的测量控制网在各自区域内建立相对独立的测量控制网，控制点设立在砼楼板上，用全站仪进行测量控制网的建立，然后用激光经纬仪和水准仪进行安装测量控制。12.2 主要测量内容本工程钢结构主要测量工作内容包括：钢柱预埋件安装测量；球型支座安装精度测量；超大型复杂铸钢节点的空间位置控制；钢结构现场拼装测量控制主舞台承重桁架和劲性钢柱测量控制，各区域附属栅顶安装测量控制和各部位的校正测量监控等。12.3 测量前的准备工作12.3.1 基本资料准备对总包或业主提供的外围控制网、基准点、进行复核，并经现场移交后形成记录,保留相应资料建立技术档案。12.3.2 施工测量的技术资料工程测量法律规范（GB50026—93）；建筑变形测量规程（JGJ/T3—97）；钢结构施工验收法律规范（GB50205—2001）；广州歌剧院施工图和钢结构深化设计图。12.3.3 测量人员配备由于本工程测量的难度和工作量都非常大，为确保本工程优质高速的完成，钢结构测量人员计划配备 8 人。序号人员人数1测量工程师22测量员43测量工212.3.4 测量仪器、工具准备测量仪器、工具必须准备齐全，其中全站仪、经纬仪、水准仪、大盘尺等重量仪器、工具必须送指定的计量所检定，送检过的仪器、工具必须保证在符合使用的有效期内，并保留相应的检验合格证备查。配备仪器和工具如下表：序号名称型号数量备注1全站仪(配弯管目镜)索隹 set 5103控制测量2经纬仪（正像 2＇）J24测量校正3激光铅直仪1垂直引测4水准仪索佳2标高测量5经纬仪弯管目镜4垂直度校正6对讲机健伍82km7塔尺5m2标高测量8水平尺8005预埋件测量9激光反射接收靶100*1004接收反射点10磁力线锤0.5kg4预埋件测量11钢卷尺5m5测量放线12大盘尺田岛牌 50m3测量放线13三脚架公英制通用7架设仪器12.4 钢结构测量控制网建立本工程歌剧院（大石头）和多功能厅（小石头）钢结构测量控制网主要有球型支座安装、钢屋盖安装、主舞台顶部承重桁架安装和各区域栅顶结构安装所需的测量控制网，每个控制网均包含轴线和标高控制基准点。...
