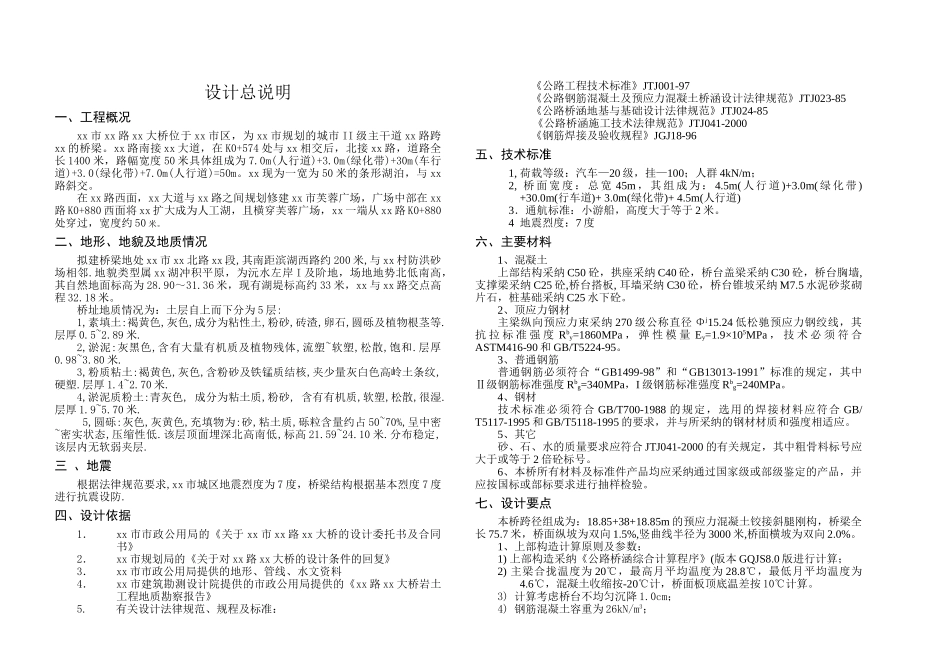

设计总说明一、工程概况xx 市 xx 路 xx 大桥位于 xx 市区，为 xx 市规划的城市 II 级主干道 xx 路跨xx 的桥梁。xx 路南接 xx 大道，在 K0+574 处与 xx 相交后，北接 xx 路，道路全长 1400 米，路幅宽度 50 米具体组成为 7.0m(人行道)+3.0m(绿化带)+30m(车行道)+3.0(绿化带)+7.0m(人行道)=50m。xx 现为一宽为 50 米的条形湖泊，与 xx路斜交。在 xx 路西面，xx 大道与 xx 路之间规划修建 xx 市芙蓉广场，广场中部在 xx路 K0+880 西面将 xx 扩大成为人工湖，且横穿芙蓉广场，xx 一端从 xx 路 K0+880处穿过，宽度约 50 米。二、地形、地貌及地质情况拟建桥梁地处 xx 市 xx 北路 xx 段,其南距滨湖西路约 200 米,与 xx 村防洪砂场相邻.地貌类型属 xx 湖冲积平原，为沅水左岸 I 及阶地，场地地势北低南高，其自然地面标高为 28.90～31.36 米，现有湖堤标高约 33 米，xx 与 xx 路交点高程 32.18 米。桥址地质情况为：土层自上而下分为 5 层:1,素填土:褐黄色,灰色,成分为粘性土,粉砂,砖渣,卵石,圆砾及植物根茎等.层厚 0.5~2.89 米.2,淤泥:灰黑色,含有大量有机质及植物残体,流塑~软塑,松散,饱和.层厚0.98~3.80 米.3,粉质粘土:褐黄色,灰色,含粉砂及铁锰质结核,夹少量灰白色高岭土条纹,硬塑.层厚 1.4~2.70 米.4,淤泥质粉土:青灰色, 成分为粘土质,粉砂, 含有有机质,软塑,松散,很湿.层厚 1.9~5.70 米. 5,圆砾:灰色,灰黄色,充填物为:砂,粘土质,砾粒含量约占 50~70%,呈中密~密实状态,压缩性低.该层顶面埋深北高南低,标高 21.59~24.10 米.分布稳定,该层内无软弱夹层.三 、地震根据法律规范要求,xx 市城区地震烈度为 7 度，桥梁结构根据基本烈度 7 度进行抗震设防.四、设计依据1．xx 市市政公用局的《关于 xx 市 xx 路 xx 大桥的设计委托书及合同书》2．xx 市规划局的《关于对 xx 路 xx 大桥的设计条件的回复》3．xx 市市政公用局提供的地形、管线、水文资料4．xx 市建筑勘测设计院提供的市政公用局提供的《xx 路 xx 大桥岩土工程地质勘察报告》5. 有关设计法律规范、规程及标准：《公路工程技术标准》JTJ001-97《公路钢筋混凝土及预应力混凝土桥涵设计法律规范》JTJ023-85《公路桥涵地基与基础设计法律规范》JTJ024-85《公路桥涵施工技术法律规范》JTJ041-2000《钢筋焊接及验收规程》JGJ18-96五、技术标准1, 荷载等级：汽车—20 级，挂—100；...
