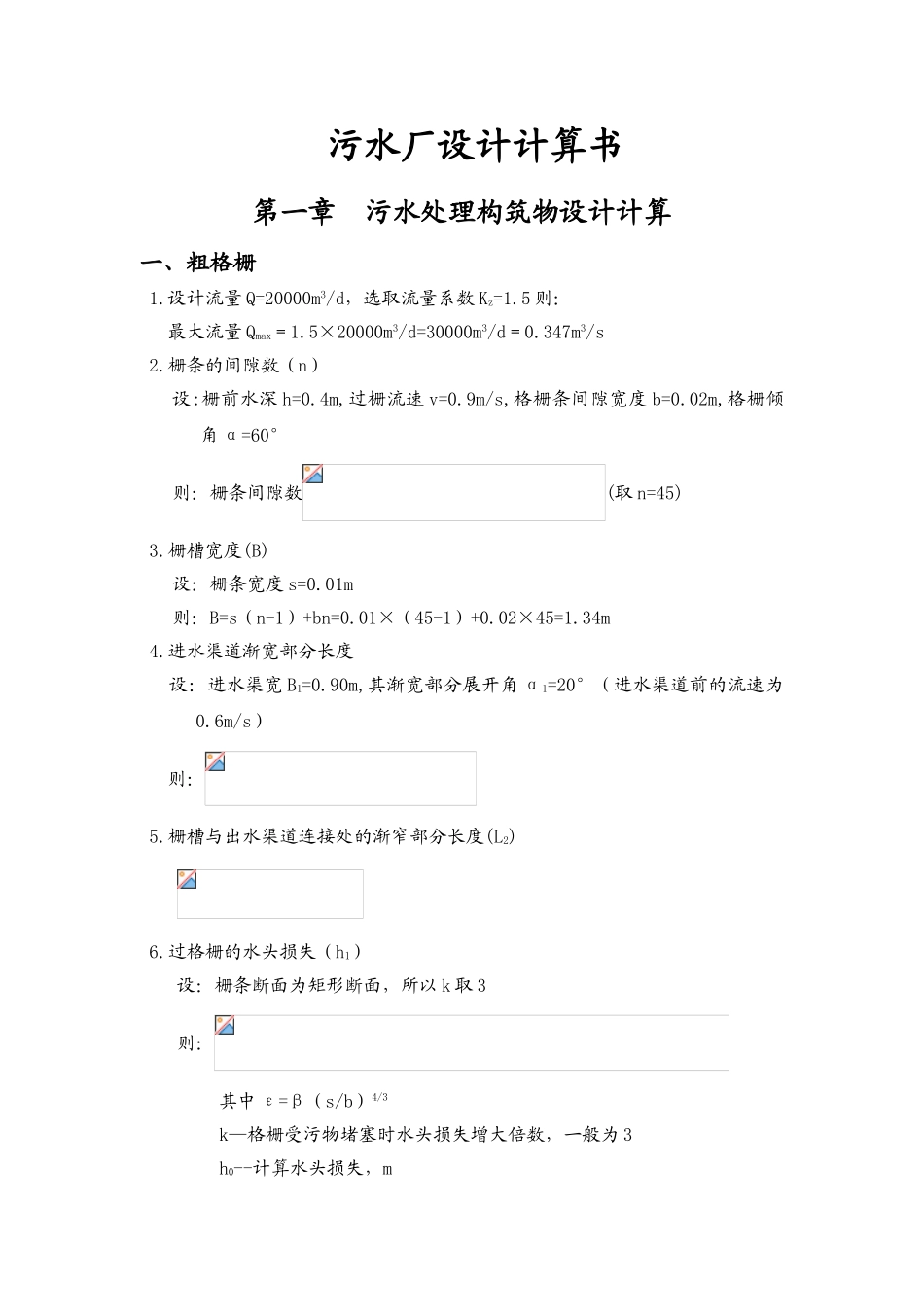

污水厂设计计算书第一章 污水处理构筑物设计计算一、粗格栅1.设计流量 Q=20000m3/d，选取流量系数 Kz=1.5 则：最大流量 Qmax＝1.5×20000m3/d=30000m3/d＝0.347m3/s 2.栅条的间隙数（n）设:栅前水深 h=0.4m,过栅流速 v=0.9m/s,格栅条间隙宽度 b=0.02m,格栅倾角 α=60°则：栅条间隙数(取 n=45)3.栅槽宽度(B)设：栅条宽度 s=0.01m则：B=s（n-1）+bn=0.01×（45-1）+0.02×45=1.34m 4.进水渠道渐宽部分长度 设：进水渠宽 B1=0.90m,其渐宽部分展开角 α1=20°（进水渠道前的流速为0.6m/s）则：5.栅槽与出水渠道连接处的渐窄部分长度(L2) 6.过格栅的水头损失（h1）设：栅条断面为矩形断面，所以 k 取 3则：其中 ε=β（s/b）4/3k—格栅受污物堵塞时水头损失增大倍数，一般为 3 h0--计算水头损失，m ε--阻力系数，与栅条断面形状有关，当为矩形断面时形状系数β=2.4 将 β 值代入 β 与 ε 关系式即可得到阻力系数 ε 的值 7.栅后槽总高度(H)设：栅前渠道超高 h2=0.3m则：栅前槽总高度 H1=h+h2=0.4+0.3=0.7m 栅后槽总高度 H=h+h1+h2=0.4+0.102+0.3=0.802m8.格栅总长度(L)L=L1+L2+0.5+1.0+ H1/tanα=0.6+0.3+0.5+1.0+0.7/tan60°=2.8 9. 每日栅渣量(W)设：单位栅渣量 W1=0.05m3栅渣/103m3污水则：W=Q W1==1.0m3/d因为 W>0.2 m3/d,所以宜采纳机械格栅清渣 10.计算草图： 图 1-1 粗格栅计算草图二、集水池 设计集水池的有效水深为 6m,根据设计法律规范，集水池的容积应大于污水泵 5min 的出水量,即:V＞0.347m3/s×5×60=104.1m3,可将其设计为矩形，其尺寸为 3m×5m，池高为 7m，则池容为 105m3。同时为减少滞流和涡流可将集水池的四角设置成内圆角。并应设置相应的冲洗或清泥设施。三、细格栅1.设计流量 Q=20000m3/d，选取流量系数 Kz=1.5 则：最大流量 Qmax＝1.5×20000m3/d=30000m3/d＝0.347m3/s 2.栅条的间隙数（n）设:栅前水深 h=0.4m,过栅流速 v=0.9m/s,格栅条间隙宽度 b=0.01m,格栅倾角α=60°则：栅条间隙数(取 n=90) 设计两组格栅，每组格栅间隙数 n=90 条 3.栅槽宽度(B)设：栅条宽度 s=0.01m则：B2=s（n-1）+bn=0.01×（45-1）+0.01×45=0.89m所以总槽宽为 0.89×2+0.2＝1.98m（考虑中间隔墙厚 0.2m） 4.进水渠道渐宽部分长度 设：进水渠宽 B1=0.90m,其渐宽部分展开角 α1=20°（进水渠道前的流速为0.6m/s）则： 5.栅槽与出水渠道连接处的渐窄部分长度(L2) 6.过...
