2097平米六层框架宿舍楼结构计算毕业设计

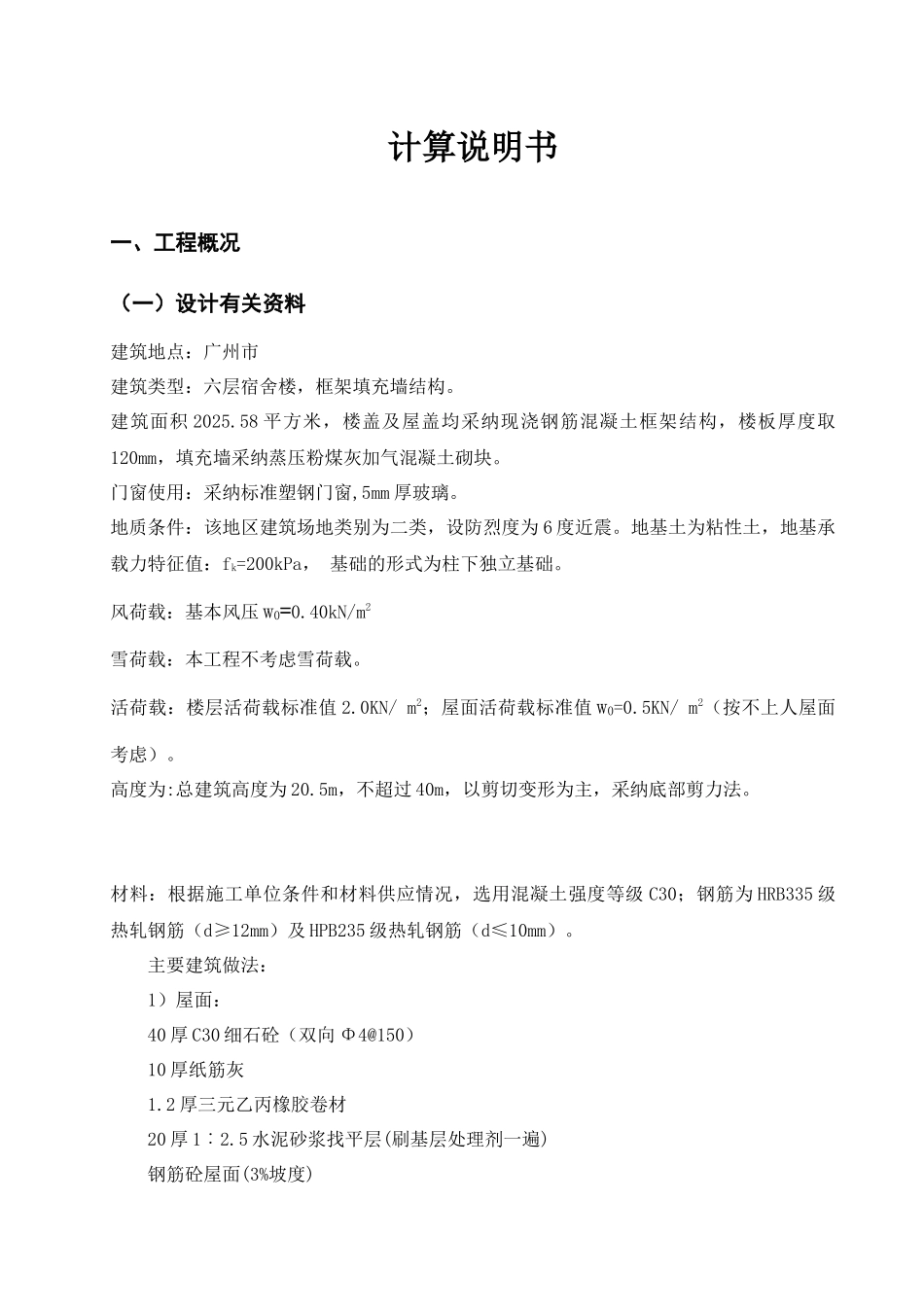

计算说明书一、工程概况 （一）设计有关资料建筑地点：广州市建筑类型：六层宿舍楼，框架填充墙结构。建筑面积 2025.58 平方米，楼盖及屋盖均采纳现浇钢筋混凝土框架结构，楼板厚度取120mm，填充墙采纳蒸压粉煤灰加气混凝土砌块。门窗使用：采纳标准塑钢门窗,5mm 厚玻璃。地质条件：该地区建筑场地类别为二类，设防烈度为 6 度近震。地基土为粘性土，地基承载力特征值：fk=200kPa， 基础的形式为柱下独立基础。风荷载：基本风压 w0=0.40kN/m2雪荷载：本工程不考虑雪荷载。活荷载：楼层活荷载标准值 2.0KN/ m2；屋面活荷载标准值 w0=0.5KN/ m2（按不上人屋面考虑）。高度为:总建筑高度为 20.5m，不超过 40m，以剪切变形为主，采纳底部剪力法。材料：根据施工单位条件和材料供应情况，选用混凝土强度等级 C30；钢筋为 HRB335 级热轧钢筋（d≥12mm）及 HPB235 级热轧钢筋（d≤10mm）。主要建筑做法：1）屋面：40 厚 C30 细石砼（双向 Φ4@150）10 厚纸筋灰1.2 厚三元乙丙橡胶卷材20 厚 1︰2.5 水泥砂浆找平层(刷基层处理剂一遍)钢筋砼屋面(3%坡度)2）顶棚：1︰1︰6 水泥石灰砂浆打底 15 厚。面刮腻子 5 厚。喷涂内墙乳胶漆涂料。3）楼地面：一般做法：地面为 8 厚 600×600 防滑耐磨型地板砖。20 厚 1︰4 干硬性水泥砂浆，面上洒素水泥浆结合层一道。砼底板或素土夯实。防水做法：（卫生间、厨房等处适用）5 厚防滑地砖 300×300。20 厚 1︰3 水泥砂浆。聚氨酯防水涂膜 1.2 厚。1︰3 水泥砂浆找平兼找 0.5%坡，最薄处不小于 20 厚。砼底板或素土夯实。4）外墙面：外墙分色陶瓷面砖，规格 40×40×5 厚，聚合物水泥砂浆色缝。聚合物水泥砂浆 5 厚粘贴层。聚合物水泥基防水涂膜 1.0 厚。1︰2.5 水泥砂浆打底 15 厚(掺 5%防水剂)。5）内墙面：一般做法：1︰1︰6 水泥石灰砂浆打底 15 厚。面刮腻子 5 厚。喷涂内墙乳胶漆涂料。防水做法：（卫生间、厨房等处适用）1︰2.5 水泥砂浆打底 15 厚(掺 5%防水剂)纯水泥膏贴 200×300 瓷砖满贴至天花底6）墙体：本工程框架填充墙为 MU5 蒸压加气砼砌块,M5 混合砂浆,外墙厚度为 250mm,内墙厚度为 200mm。7）门窗：标准塑钢门窗，5mm 厚玻璃。（二）柱网与层高本宿舍楼采纳柱距为 7.2m 的内廊式小柱网，边跨为 7.2m，中间跨为 2.1m，层高取3.3m，如下图 1-1 所示。（三）屋面及楼梯的结构选型 屋面结构：采纳现浇钢筋混凝土肋...
