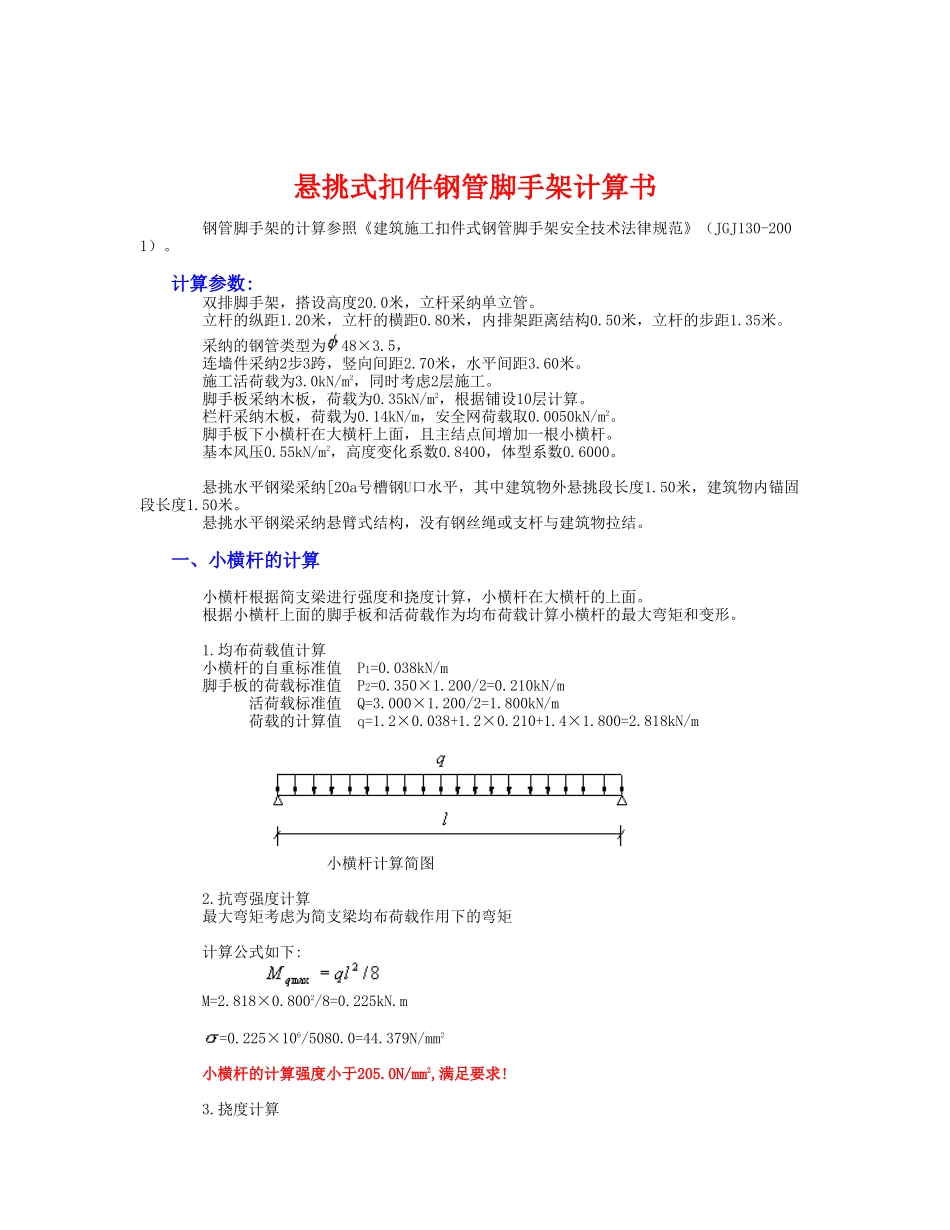

20m双排悬挑式扣件钢管脚手架计算书

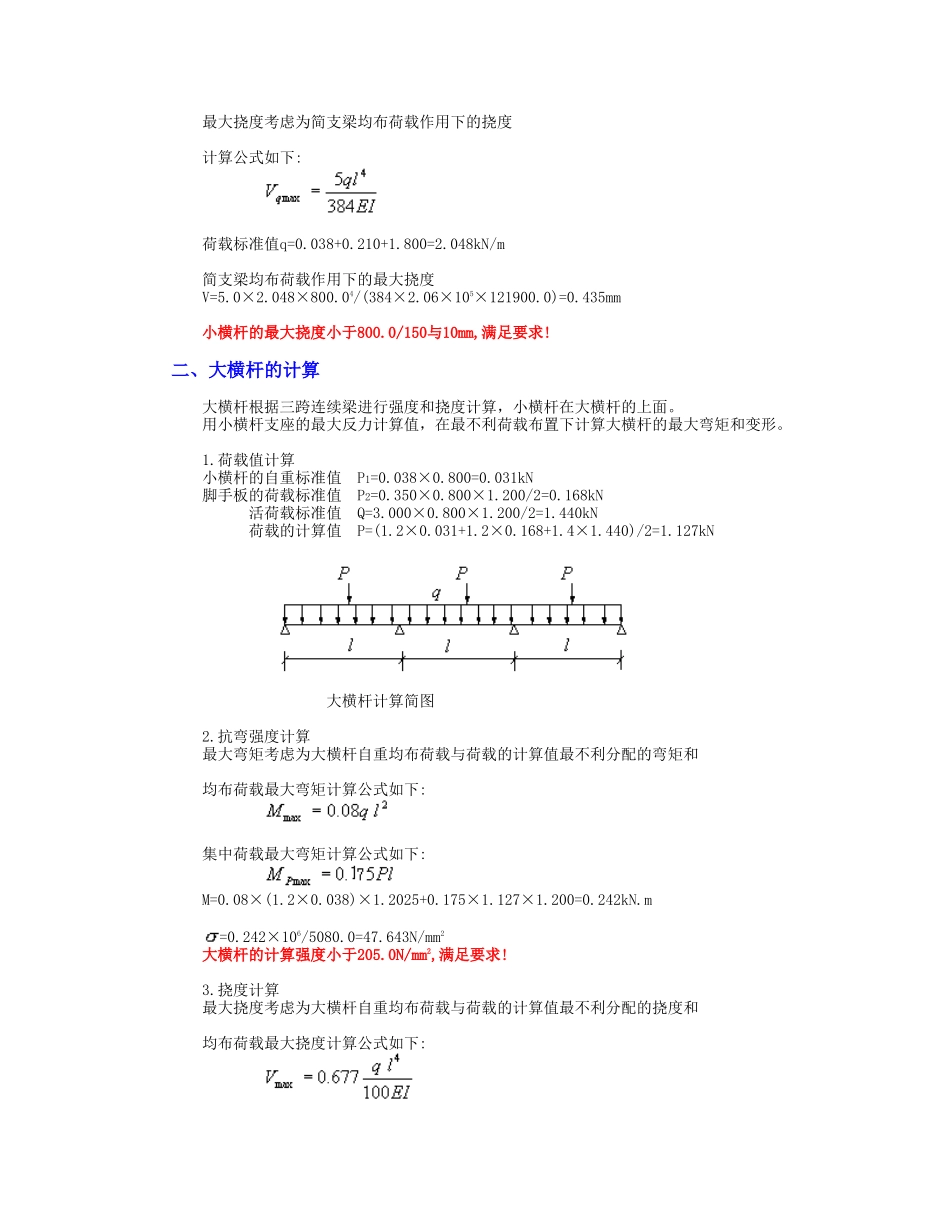

悬挑式扣件钢管脚手架计算书 钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术法律规范》（JGJ130-2001）。 计算参数: 双排脚手架，搭设高度20.0米，立杆采纳单立管。 立杆的纵距1.20米，立杆的横距0.80米，内排架距离结构0.50米，立杆的步距1.35米。 采纳的钢管类型为48×3.5， 连墙件采纳2步3跨，竖向间距2.70米，水平间距3.60米。 施工活荷载为3.0kN/m2，同时考虑2层施工。 脚手板采纳木板，荷载为0.35kN/m2，根据铺设10层计算。 栏杆采纳木板，荷载为0.14kN/m，安全网荷载取0.0050kN/m2。 脚手板下小横杆在大横杆上面，且主结点间增加一根小横杆。 基本风压0.55kN/m2，高度变化系数0.8400，体型系数0.6000。 悬挑水平钢梁采纳[20a号槽钢U口水平，其中建筑物外悬挑段长度1.50米，建筑物内锚固段长度1.50米。 悬挑水平钢梁采纳悬臂式结构，没有钢丝绳或支杆与建筑物拉结。 一、小横杆的计算 小横杆根据简支梁进行强度和挠度计算，小横杆在大横杆的上面。 根据小横杆上面的脚手板和活荷载作为均布荷载计算小横杆的最大弯矩和变形。 1.均布荷载值计算 小横杆的自重标准值 P1=0.038kN/m 脚手板的荷载标准值 P2=0.350×1.200/2=0.210kN/m 活荷载标准值 Q=3.000×1.200/2=1.800kN/m 荷载的计算值 q=1.2×0.038+1.2×0.210+1.4×1.800=2.818kN/m 小横杆计算简图 2.抗弯强度计算 最大弯矩考虑为简支梁均布荷载作用下的弯矩 计算公式如下: M=2.818×0.8002/8=0.225kN.m =0.225×106/5080.0=44.379N/mm2 小横杆的计算强度小于205.0N/mm2,满足要求! 3.挠度计算 最大挠度考虑为简支梁均布荷载作用下的挠度 计算公式如下: 荷载标准值q=0.038+0.210+1.800=2.048kN/m 简支梁均布荷载作用下的最大挠度 V=5.0×2.048×800.04/(384×2.06×105×121900.0)=0.435mm 小横杆的最大挠度小于800.0/150与10mm,满足要求! 二、大横杆的计算 大横杆根据三跨连续梁进行强度和挠度计算，小横杆在大横杆的上面。 用小横杆支座的最大反力计算值，在最不利荷载布置下计算大横杆的最大弯矩和变形。 1.荷载值计算 小横杆的自重标准值 P1=0.038×0.800=0.031kN 脚手板的荷载标准值 P2=0.350×0.800×1.200/2=0.168kN 活荷载标准值 Q=3.000×0.800×1.200/2=1.440kN 荷载的计算值 P=(1.2×0.031+1.2×0.168+1.4×1.440)/2=1.127kN 大横杆计算简图 2.抗弯强度计算 最大弯矩考虑为大横杆自重均布荷载与荷载的计算值最不...
