20万吨污水处理及再生水利用工程施工组织设计

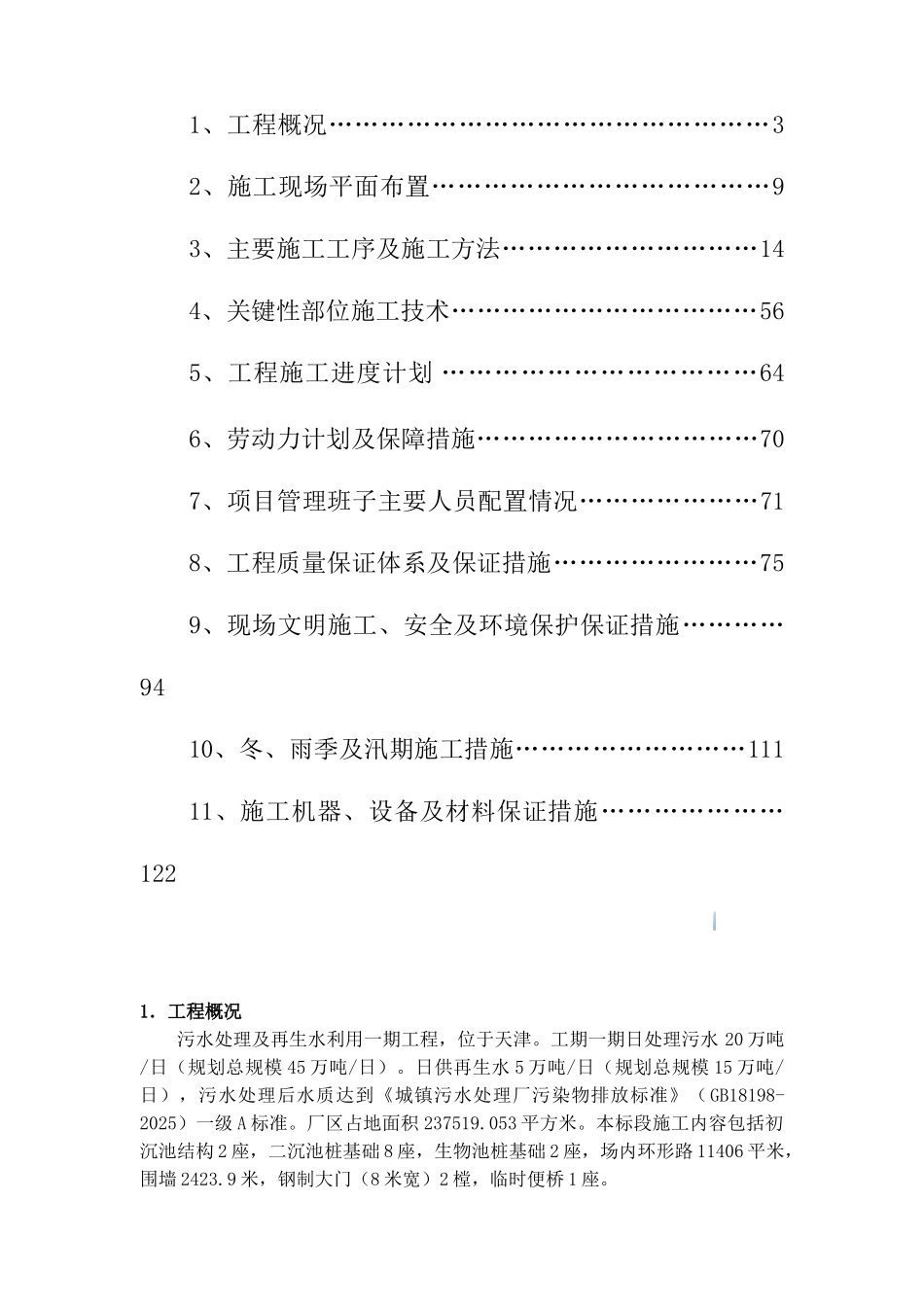

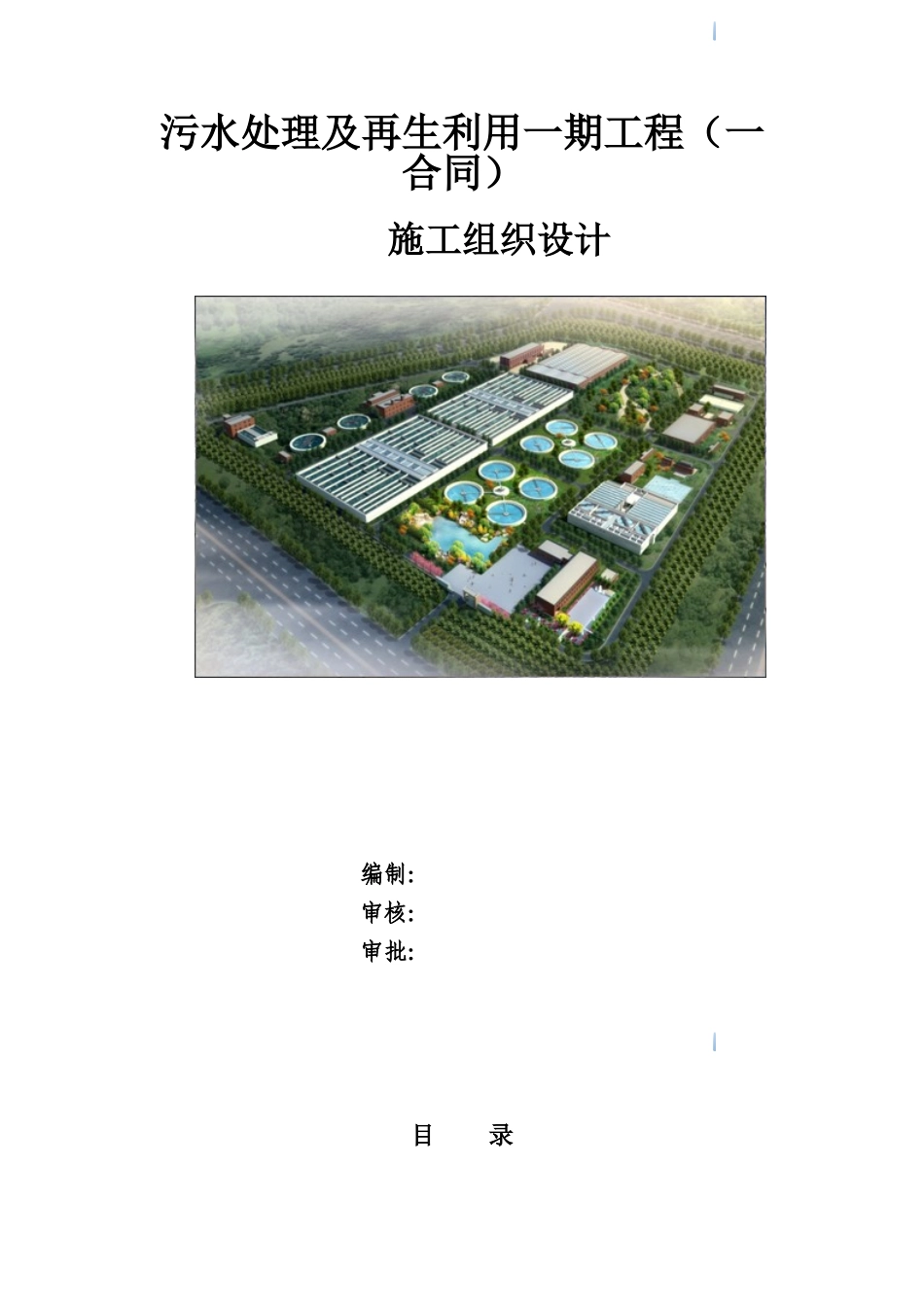

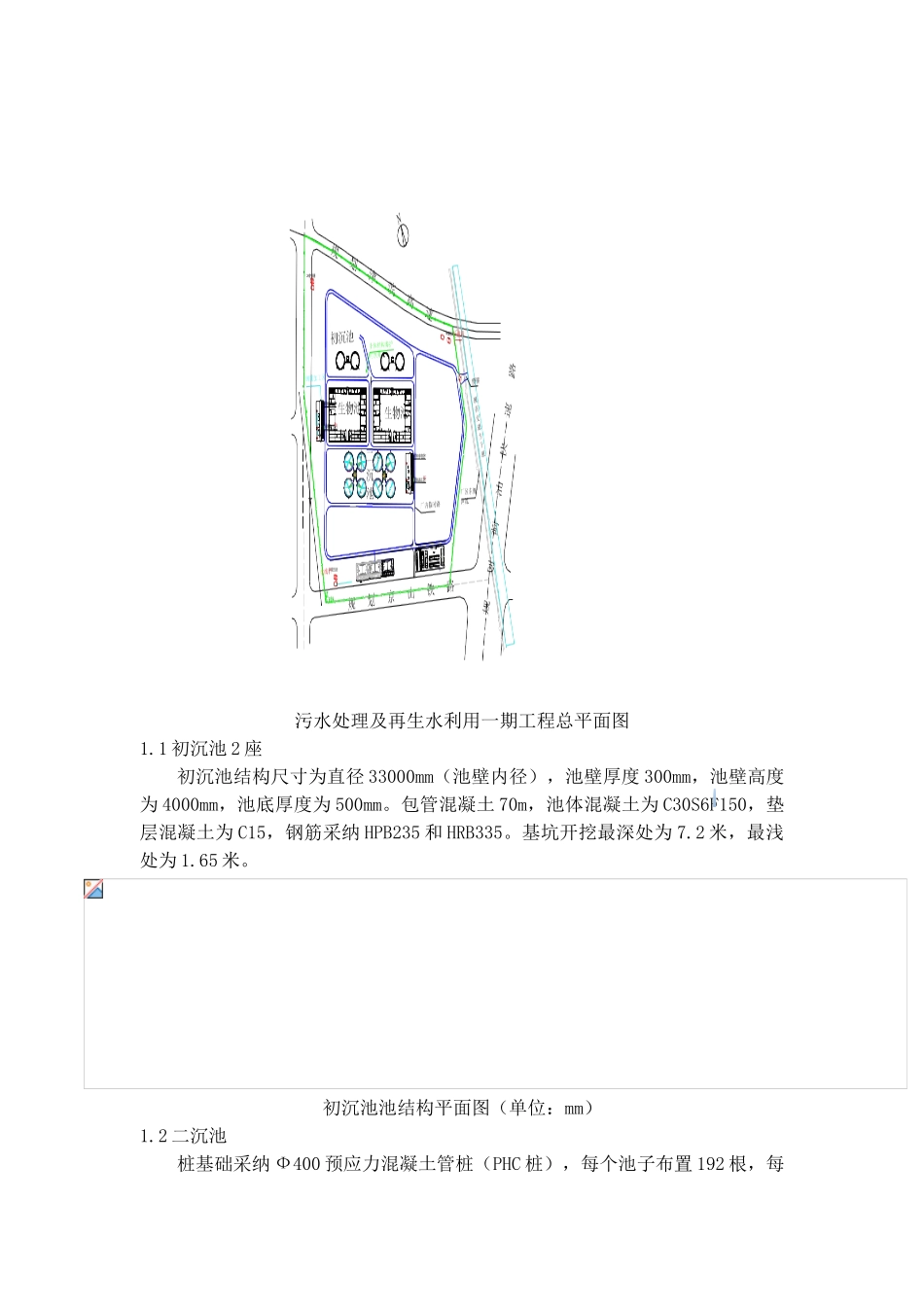

污水处理及再生利用一期工程（一合同）施工组织设计编制：审核：审批：目 录1、工程概况……………………………………………32、施工现场平面布置…………………………………93、主要施工工序及施工方法…………………………144、关键性部位施工技术………………………………565、工程施工进度计划 ………………………………646、劳动力计划及保障措施……………………………707、项目管理班子主要人员配置情况…………………718、工程质量保证体系及保证措施……………………759、现场文明施工、安全及环境保护保证措施…………9410、冬、雨季及汛期施工措施………………………11111、施工机器、设备及材料保证措施…………………1221．工程概况污水处理及再生水利用一期工程，位于天津。工期一期日处理污水 20 万吨/日（规划总规模 45 万吨/日）。日供再生水 5 万吨/日（规划总规模 15 万吨/日），污水处理后水质达到《城镇污水处理厂污染物排放标准》（GB18198-2025）一级 A 标准。厂区占地面积 237519.053 平方米。本标段施工内容包括初沉池结构 2 座，二沉池桩基础 8 座，生物池桩基础 2 座，场内环形路 11406 平米，围墙 2423.9 米，钢制大门（8 米宽）2 樘，临时便桥 1 座。污水处理及再生水利用一期工程总平面图1.1 初沉池 2 座初沉池结构尺寸为直径 33000mm（池壁内径），池壁厚度 300mm，池壁高度为 4000mm，池底厚度为 500mm。包管混凝土 70m，池体混凝土为 C30S6F150，垫层混凝土为 C15，钢筋采纳 HPB235 和 HRB335。基坑开挖最深处为 7.2 米，最浅处为 1.65 米。初沉池池结构平面图（单位：mm）1.2 二沉池桩基础采纳 Ф400 预应力混凝土管桩（PHC 桩），每个池子布置 192 根，每根桩桩长为 12 米，8 座池子共 1536 根。单个池体桩基础平面图（单位：mm）二沉池剖面图（单位：mm）1.3 生物池桩基础采纳 Ф400 预应力混凝土管桩（PHC 桩），每个池子布置 2532 根，每根桩桩长为 12 米，2 座池子共 5064 根。单个生物池桩基础平面图（单位：mm）1.4 厂区道路及围墙厂区临时围墙采纳砖砌围墙（MU10 砖，M5 水泥砂浆），地面上高度 1.8m，总长度 2423.9m。临时围墙基础深度 600mm，墙厚 240mm，围墙每隔 20m,设置伸缩缝。厂区道路及围墙平面图（单位：mm）厂区围墙侧面图厂区围墙 1-1 剖面图1.5 临时便桥污水处理厂东侧有一条南北向自北向南流向的灌溉渠，...
