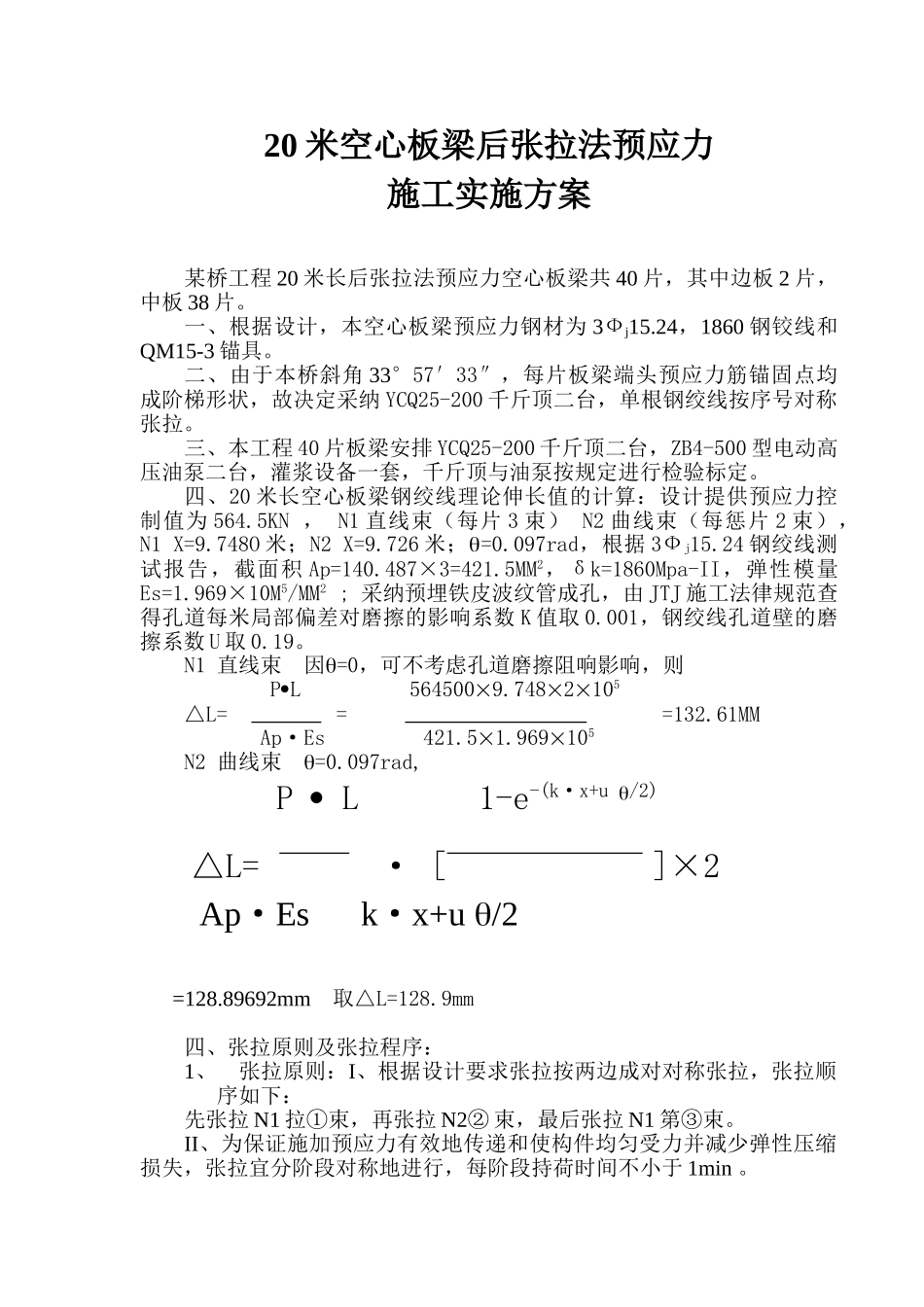

20 米空心板梁后张拉法预应力施工实施方案某桥工程 20 米长后张拉法预应力空心板梁共 40 片，其中边板 2 片，中板 38 片。一、根据设计，本空心板梁预应力钢材为 3Фj15.24，1860 钢铰线和QM15-3 锚具。二、由于本桥斜角 33°57′33″，每片板梁端头预应力筋锚固点均成阶梯形状，故决定采纳 YCQ25-200 千斤顶二台，单根钢绞线按序号对称张拉。三、本工程 40 片板梁安排 YCQ25-200 千斤顶二台，ZB4-500 型电动高压油泵二台，灌浆设备一套，千斤顶与油泵按规定进行检验标定。四、20 米长空心板梁钢绞线理论伸长值的计算：设计提供预应力控制值为 564.5KN ， N1 直线束（每片 3 束） N2 曲线束（每惩片 2 束），N1 X=9.748O 米；N2 X=9.726 米；=0.097rad，根据 3Фj15.24 钢绞线测试报告，截面积 Ap=140.487×3=421.5MM2，δk=1860Mpa-II，弹性模量Es=1.969×10M5/MM2 ; 采纳预埋铁皮波纹管成孔，由 JTJ 施工法律规范查得孔道每米局部偏差对磨擦的影响系数 K 值取 0.001，钢绞线孔道壁的磨擦系数 U 取 0.19。N1 直线束 因=0，可不考虑孔道磨擦阻响影响，则 PL 5645009.7482105△L= = =132.61MM Ap·Es 421.51.969105N2 曲线束 =0.097rad, P  L 1-e-(k·x+u /2) △L= · [ ]×2 Ap·Es k·x+u /2 =128.89692mm 取△L=128.9mm 四、张拉原则及张拉程序：1、张拉原则：I、根据设计要求张拉按两边成对对称张拉，张拉顺序如下：先张拉 N1 拉①束，再张拉 N2② 束，最后张拉 N1 第③束。II、为保证施加预应力有效地传递和使构件均匀受力并减少弹性压缩损失，张拉宜分阶段对称地进行，每阶段持荷时间不小于 1min 。2、张拉程序为：10%σK 40%σK 70%σK 105σK 持荷0→ σK（锚固）初应力 4min 1min 超张拉 5min预应力钢绞线张拉时的控制应力，要以张拉时的伸长值进行校核实际伸长值与理论伸长值相差必须控制在 6%以内，否则应暂停张拉查明原因并实行措施加以调整后，再继续张拉。预应力钢绞线张拉前，先调整到初应力(σ0)10%σK，再开始张拉和计测伸长值。实际伸长值为实测伸长值加初应力时的推算伸长值，即△L=△L1+△L2-C △L1——从初应力至最大张拉力之间的实测伸长值 △L2——初应力以下的推算伸长值C——在张拉过程中砼构件的弹性压缩值和固定端锚具压紧值，其值微小可略去不计。对初应力以下的推算值△L2，可根据弹性范围内...
