220kv变电站工程监理规划

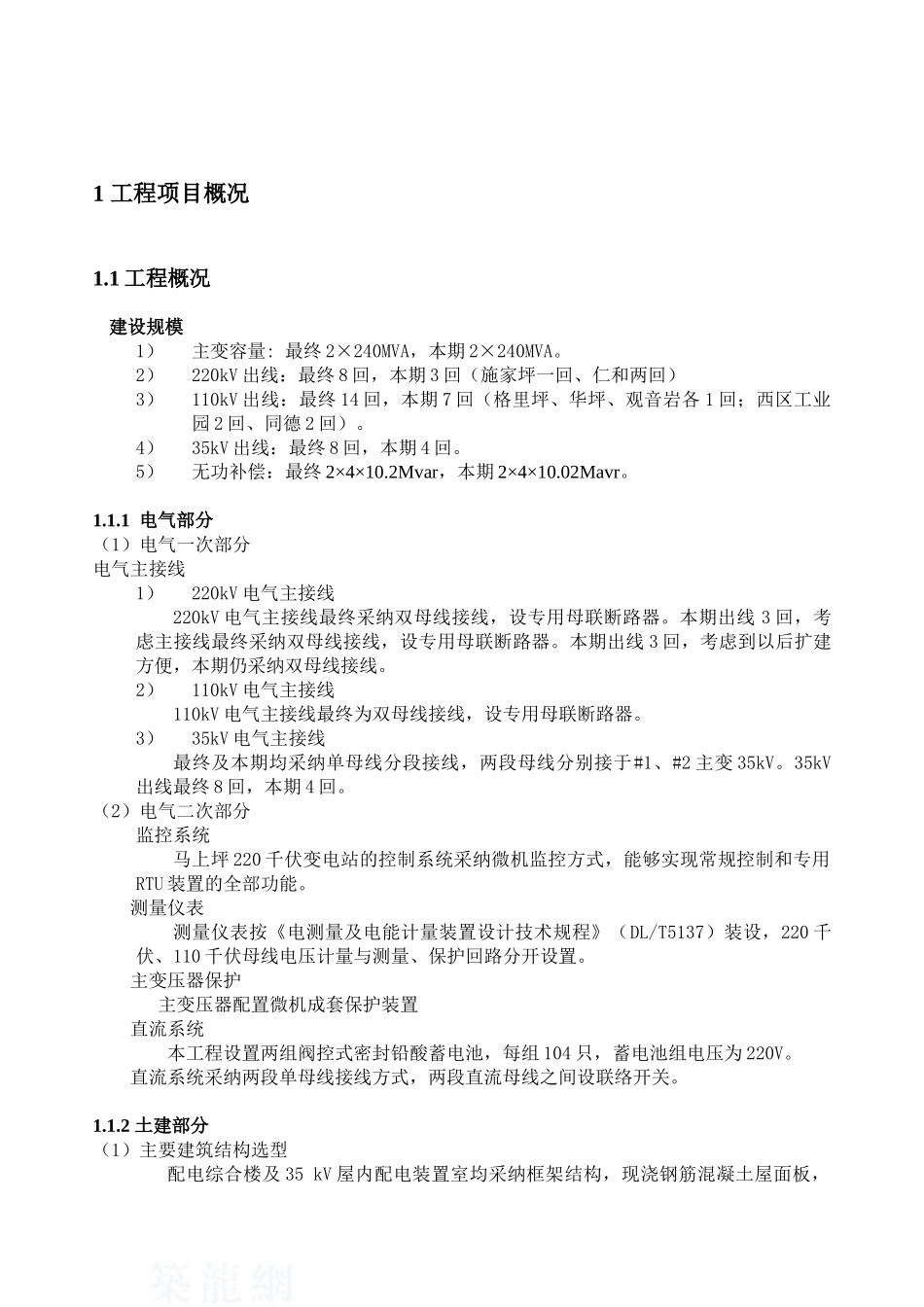

1 工程项目概况1.1 工程概况 建设规模1）主变容量: 最终 2×240MVA，本期 2×240MVA。2）220kV 出线：最终 8 回，本期 3 回（施家坪一回、仁和两回）3）110kV 出线：最终 14 回，本期 7 回（格里坪、华坪、观音岩各 1 回；西区工业园 2 回、同德 2 回）。4）35kV 出线：最终 8 回，本期 4 回。5）无功补偿：最终 2×4×10.2Mvar，本期 2×4×10.02Mavr。1.1.1 电气部分（1）电气一次部分电气主接线1）220kV 电气主接线220kV 电气主接线最终采纳双母线接线，设专用母联断路器。本期出线 3 回，考虑主接线最终采纳双母线接线，设专用母联断路器。本期出线 3 回，考虑到以后扩建方便，本期仍采纳双母线接线。2）110kV 电气主接线110kV 电气主接线最终为双母线接线，设专用母联断路器。3）35kV 电气主接线最终及本期均采纳单母线分段接线，两段母线分别接于#1、#2 主变 35kV。35kV出线最终 8 回，本期 4 回。（2）电气二次部分监控系统马上坪 220 千伏变电站的控制系统采纳微机监控方式，能够实现常规控制和专用RTU 装置的全部功能。测量仪表测量仪表按《电测量及电能计量装置设计技术规程》（DL/T5137）装设，220 千伏、110 千伏母线电压计量与测量、保护回路分开设置。 主变压器保护 主变压器配置微机成套保护装置直流系统 本工程设置两组阀控式密封铅酸蓄电池，每组 104 只，蓄电池组电压为 220V。直流系统采纳两段单母线接线方式，两段直流母线之间设联络开关。1.1.2 土建部分（1）主要建筑结构选型配电综合楼及 35 kV 屋内配电装置室均采纳框架结构，现浇钢筋混凝土屋面板，普通烧结多孔砖填充墙。基础采纳钢筋混凝土独立基础。消防小室及砂池采纳单层砖混结构，现浇钢筋混凝土屋面板基础均采纳混凝土条形基础。结构安全等级为二级，结构重要性系数为 1.0。（2）主要建筑材料钢材：Q235-B；HPB235 及 HRB335、HRB335E 钢筋焊条：E43XX，混凝土：现浇结构采纳 C15、C20、C25、C30、C35 混凝土 预制构件采纳 C20、C30、C40 混凝土 二次灌浆采纳 C25、C30 细石混凝土砖：烧结普通砖、烧结多孔砖，其强度不低于 MU10，其砌筑砂浆强度等级不应低于M5；烧结空心砖：其强度等级不应低于 MU7.5，其砌筑砂浆强度等级不应低于 M7.5。石材：块（毛）石强度不低于 MU30 （3）全站建筑物情况全站建筑物一览表序号建筑称名称建筑面积结构型式附注1配电综合楼990.00m2单层框架结构...
