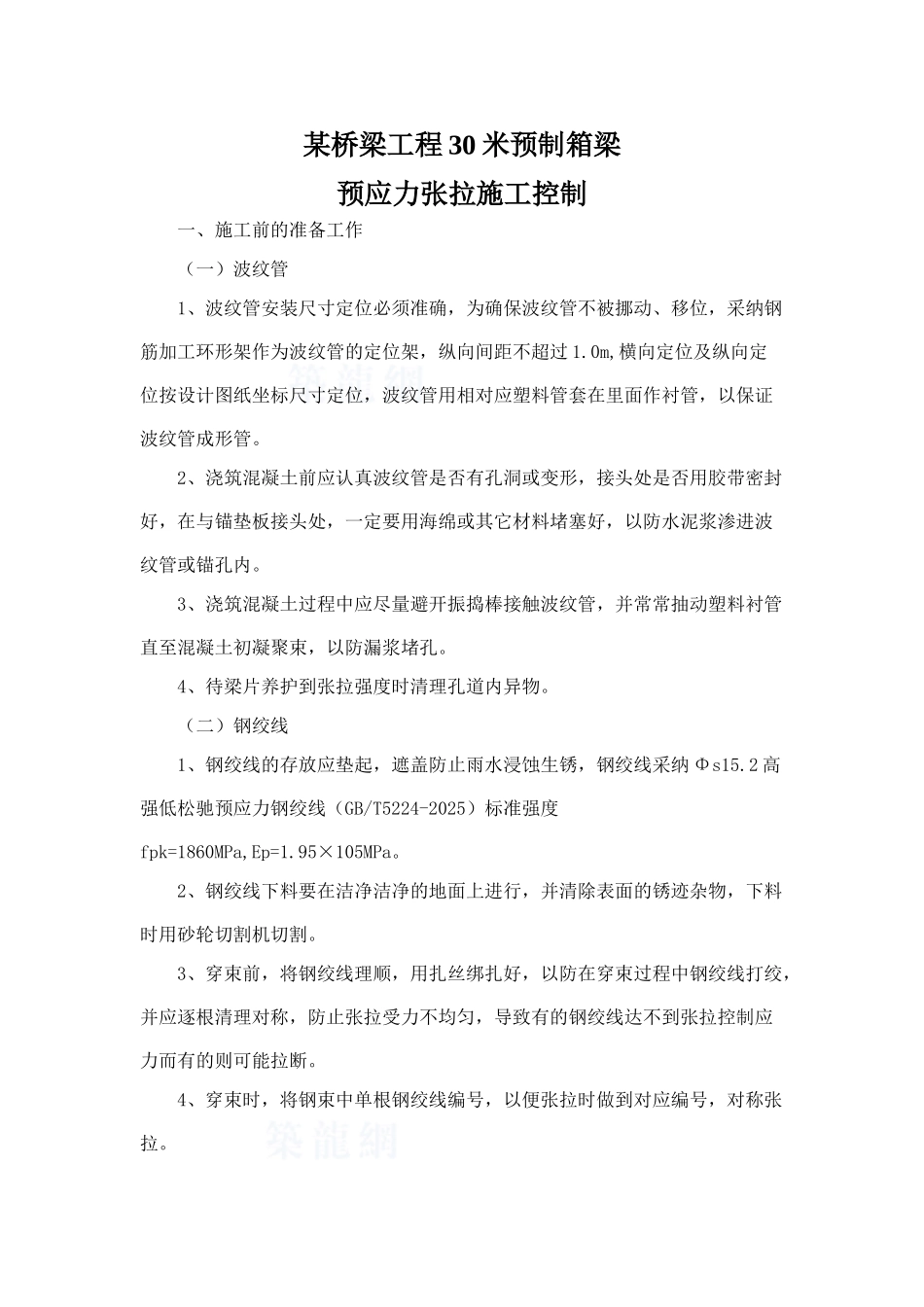

某桥梁工程 30 米预制箱梁预应力张拉施工控制一、施工前的准备工作（一）波纹管1、波纹管安装尺寸定位必须准确，为确保波纹管不被挪动、移位，采纳钢筋加工环形架作为波纹管的定位架，纵向间距不超过 1.0m,横向定位及纵向定位按设计图纸坐标尺寸定位，波纹管用相对应塑料管套在里面作衬管，以保证波纹管成形管。2、浇筑混凝土前应认真波纹管是否有孔洞或变形，接头处是否用胶带密封好，在与锚垫板接头处，一定要用海绵或其它材料堵塞好，以防水泥浆渗进波纹管或锚孔内。3、浇筑混凝土过程中应尽量避开振捣棒接触波纹管，并常常抽动塑料衬管直至混凝土初凝聚束，以防漏浆堵孔。4、待梁片养护到张拉强度时清理孔道内异物。（二）钢绞线1、钢绞线的存放应垫起，遮盖防止雨水浸蚀生锈，钢绞线采纳 Φs15.2 高强低松驰预应力钢绞线（GB/T5224-2025）标准强度fpk=1860MPa,Ep=1.95×105MPa。2、钢绞线下料要在洁净洁净的地面上进行，并清除表面的锈迹杂物，下料时用砂轮切割机切割。3、穿束前，将钢绞线理顺，用扎丝绑扎好，以防在穿束过程中钢绞线打绞，并应逐根清理对称，防止张拉受力不均匀，导致有的钢绞线达不到张拉控制应力而有的则可能拉断。4、穿束时，将钢束中单根钢绞线编号，以便张拉时做到对应编号，对称张拉。二、张拉控制要点1、锚具采纳符合国标规定的夹片式群锚锚具 M15-3J，M15-4J，M15-5J，锚具应经检验合格后方可使用。2、混凝土强度达到 90%后方可张拉钢束，钢束张拉应两端及横向对称张拉进行，张拉顺序为：N1，N2，N3，N4。3、预应力张拉采纳应力与伸长量双控，并以应力控制为主，同时保证实际伸长量与理论伸长量之差控制是土 6%以内。4、单根钢绞线不允许断丝。5、千斤顶、油表配套校正曲线试验、钢尺等器具应经检查校正合格后方可使用。6、预应力张拉前先用初应（0.1-0.2бcon）张拉一次，再开始测引伸量。张拉程序为：0 初应力 1.0 锚下设计张拉应力（持荷 3min,锚固）。7、钢束张拉完毕后，孔道内采纳 C50 水泥压浆。三、预应力控制计算（一）计算依据1、设计预应力盘标准强度 fpk=1860MPa,预应力弹性模量Ep=1.95×105MPa，孔道每米局部偏差对摩擦影响系数 k=0.0008,孔道摩擦系数μ=0.18 ( Ep 值由试验确定、k、μ 值查法律规范相应管材确定)，张拉控制应力 （N1、N2、N3、N4） бcon = 0.70fpk = 1302MPa,T1、T2 张拉控制应力бcon=0.75fpk=1395MPa2、《公路桥涵施工技术法律规范》JT041-2000（二）...
