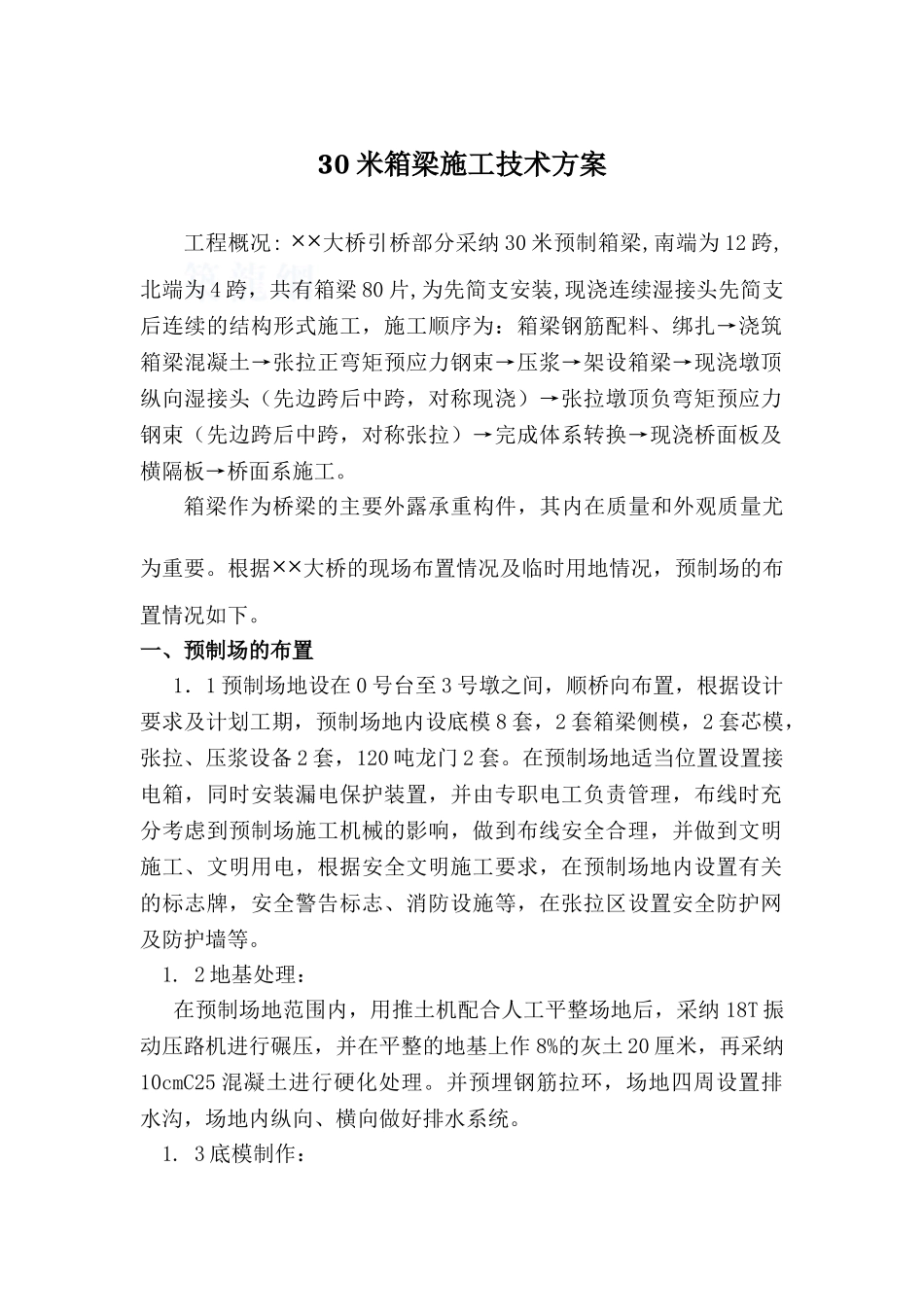

30米箱梁施工技术方案

30 米箱梁施工技术方案工程概况: ××大桥引桥部分采纳 30 米预制箱梁,南端为 12 跨,北端为 4 跨，共有箱梁 80 片,为先简支安装,现浇连续湿接头先简支后连续的结构形式施工，施工顺序为：箱梁钢筋配料、绑扎→浇筑箱梁混凝土→张拉正弯矩预应力钢束→压浆→架设箱梁→现浇墩顶纵向湿接头（先边跨后中跨，对称现浇）→张拉墩顶负弯矩预应力钢束（先边跨后中跨，对称张拉）→完成体系转换→现浇桥面板及横隔板→桥面系施工。箱梁作为桥梁的主要外露承重构件，其内在质量和外观质量尤为重要。根据××大桥的现场布置情况及临时用地情况，预制场的布置情况如下。一、预制场的布置 1．1 预制场地设在 0 号台至 3 号墩之间，顺桥向布置，根据设计要求及计划工期，预制场地内设底模 8 套，2 套箱梁侧模，2 套芯模，张拉、压浆设备 2 套，120 吨龙门 2 套。在预制场地适当位置设置接电箱，同时安装漏电保护装置，并由专职电工负责管理，布线时充分考虑到预制场施工机械的影响，做到布线安全合理，并做到文明施工、文明用电，根据安全文明施工要求，在预制场地内设置有关的标志牌，安全警告标志、消防设施等，在张拉区设置安全防护网及防护墙等。 1. 2 地基处理： 在预制场地范围内，用推土机配合人工平整场地后，采纳 18T 振动压路机进行碾压，并在平整的地基上作 8%的灰土 20 厘米，再采纳10cmC25 混凝土进行硬化处理。并预埋钢筋拉环，场地四周设置排水沟，场地内纵向、横向做好排水系统。 1. 3 底模制作： 底模采纳在硬化的场地上浇筑混凝土而成，混凝土厚 20 厘米，底模两侧附 5*5 厘米角钢，并设置横向拉杆孔，间距 0.8 米，顶面采纳水磨石。在底模两端预制梁吊点处设置 40 厘米宽槽口，安装 2厘米厚活动钢板以利于箱梁吊装。 底模纵向设置 17 毫米预拱度，预拱度按二次抛物线设置，以消除箱梁施加预应力后产生的上拱度影响。 1. 4 模板：箱梁侧模采纳钢模，由模板厂设计制作。侧模设计时，按箱梁节段长度设计，分为标准节和异型节，设计时，考虑到拼装方便，在底部设调节丝杠，偏心吊钩，对安装附着振动器部位要予以加强。 箱梁芯模采纳钢模，由模板厂设计制作，芯模采纳定型钢模拼装，转角和异性部分特制，用 U 型钢卡连接，每隔 70 厘米设一道支撑骨架，支撑骨架与钢模间用搭扣连接。箱梁侧模运抵现场后要进行试拼，检查接缝紧密程度，用油漆将块号标注清楚，为保证箱梁外观质量，使用...
