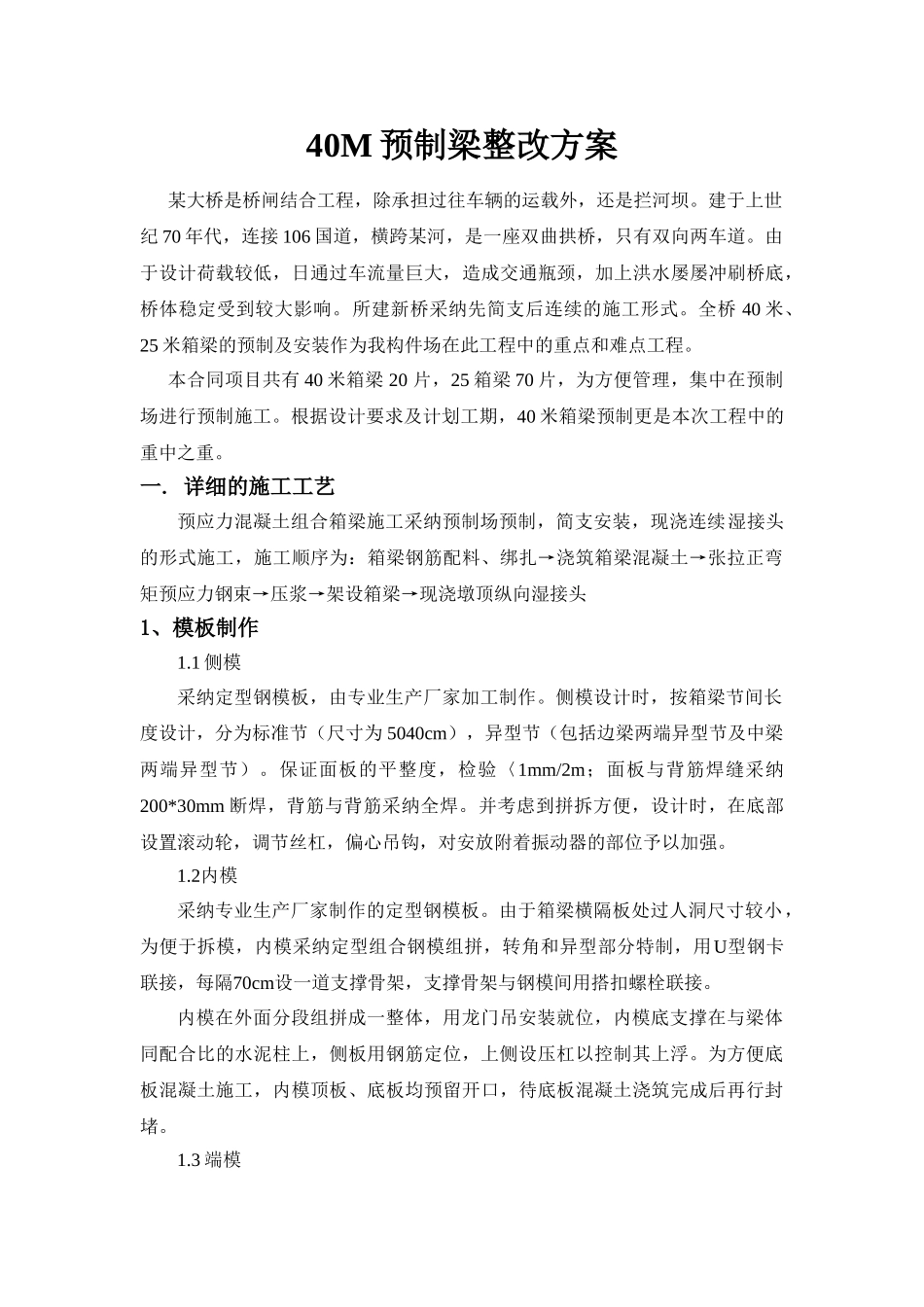

40m预制梁整改方案

40M 预制梁整改方案某大桥是桥闸结合工程，除承担过往车辆的运载外，还是拦河坝。建于上世纪 70 年代，连接 106 国道，横跨某河，是一座双曲拱桥，只有双向两车道。由于设计荷载较低，日通过车流量巨大，造成交通瓶颈，加上洪水屡屡冲刷桥底，桥体稳定受到较大影响。所建新桥采纳先简支后连续的施工形式。全桥 40 米、25 米箱梁的预制及安装作为我构件场在此工程中的重点和难点工程。本合同项目共有 40 米箱梁 20 片，25 箱梁 70 片，为方便管理，集中在预制场进行预制施工。根据设计要求及计划工期，40 米箱梁预制更是本次工程中的重中之重。一. 详细的施工工艺预应力混凝土组合箱梁施工采纳预制场预制，简支安装，现浇连续湿接头的形式施工，施工顺序为：箱梁钢筋配料、绑扎→浇筑箱梁混凝土→张拉正弯矩预应力钢束→压浆→架设箱梁→现浇墩顶纵向湿接头1、模板制作1.1 侧模采纳定型钢模板，由专业生产厂家加工制作。侧模设计时，按箱梁节间长度设计，分为标准节（尺寸为 5040cm），异型节（包括边梁两端异型节及中梁两端异型节）。保证面板的平整度，检验〈1mm/2m；面板与背筋焊缝采纳200*30mm 断焊，背筋与背筋采纳全焊。并考虑到拼拆方便，设计时，在底部设置滚动轮，调节丝杠，偏心吊钩，对安放附着振动器的部位予以加强。1.2内模 采纳专业生产厂家制作的定型钢模板。由于箱梁横隔板处过人洞尺寸较小，为便于拆模，内模采纳定型组合钢模组拼，转角和异型部分特制，用U型钢卡联接，每隔70cm设一道支撑骨架，支撑骨架与钢模间用搭扣螺栓联接。内模在外面分段组拼成一整体，用龙门吊安装就位，内模底支撑在与梁体同配合比的水泥柱上，侧板用钢筋定位，上侧设压杠以控制其上浮。为方便底板混凝土施工，内模顶板、底板均预留开口，待底板混凝土浇筑完成后再行封堵。1.3 端模端模亦采纳 5mm 钢板加工制成。端模的锚垫板（位置要保证准确无误），用螺丝固定在端模上，两端用螺丝调节其变化段的长度。1.4 接缝处理底板部的接缝采纳对接形式，用 3mm 的双面胶粘结于底模的侧面上。侧模、横隔板接缝用螺栓连接，中间夹止水胶垫（5mm 厚）。2、钢筋制作与预应力孔道制作2.1 钢筋施工2.1.1 进场钢筋应提供质量保证书或检验合格证，并根据法律规范要求进行原材料力学性能试验，对直径大于 12mm 的钢筋要进行可焊性性能试验。各项试验合格后方可用于工程。2.1.2 进场钢筋应根据招标文件要求进行分类分规格存放，存放区要...
