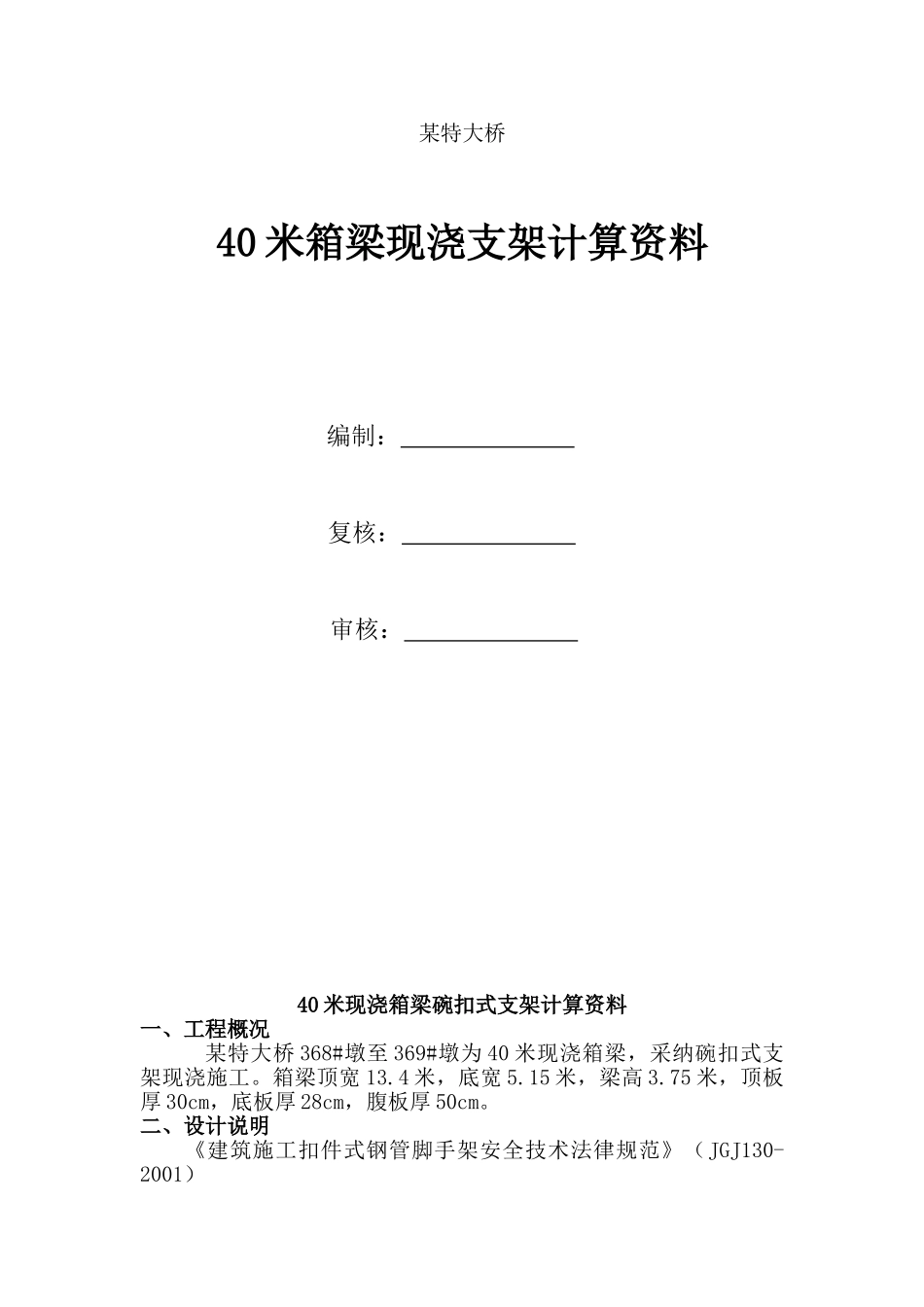

40米箱梁现浇支架计算资料

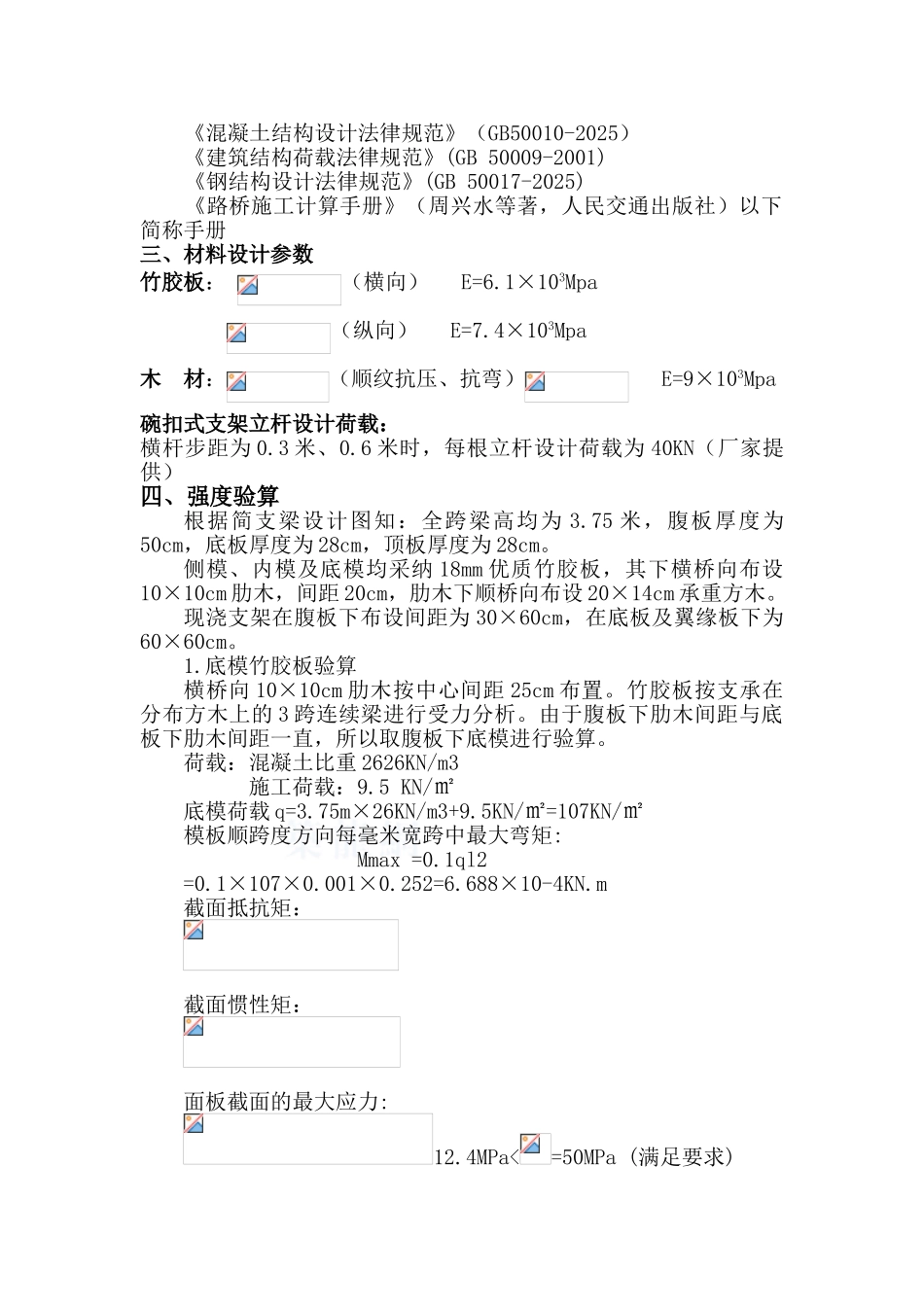

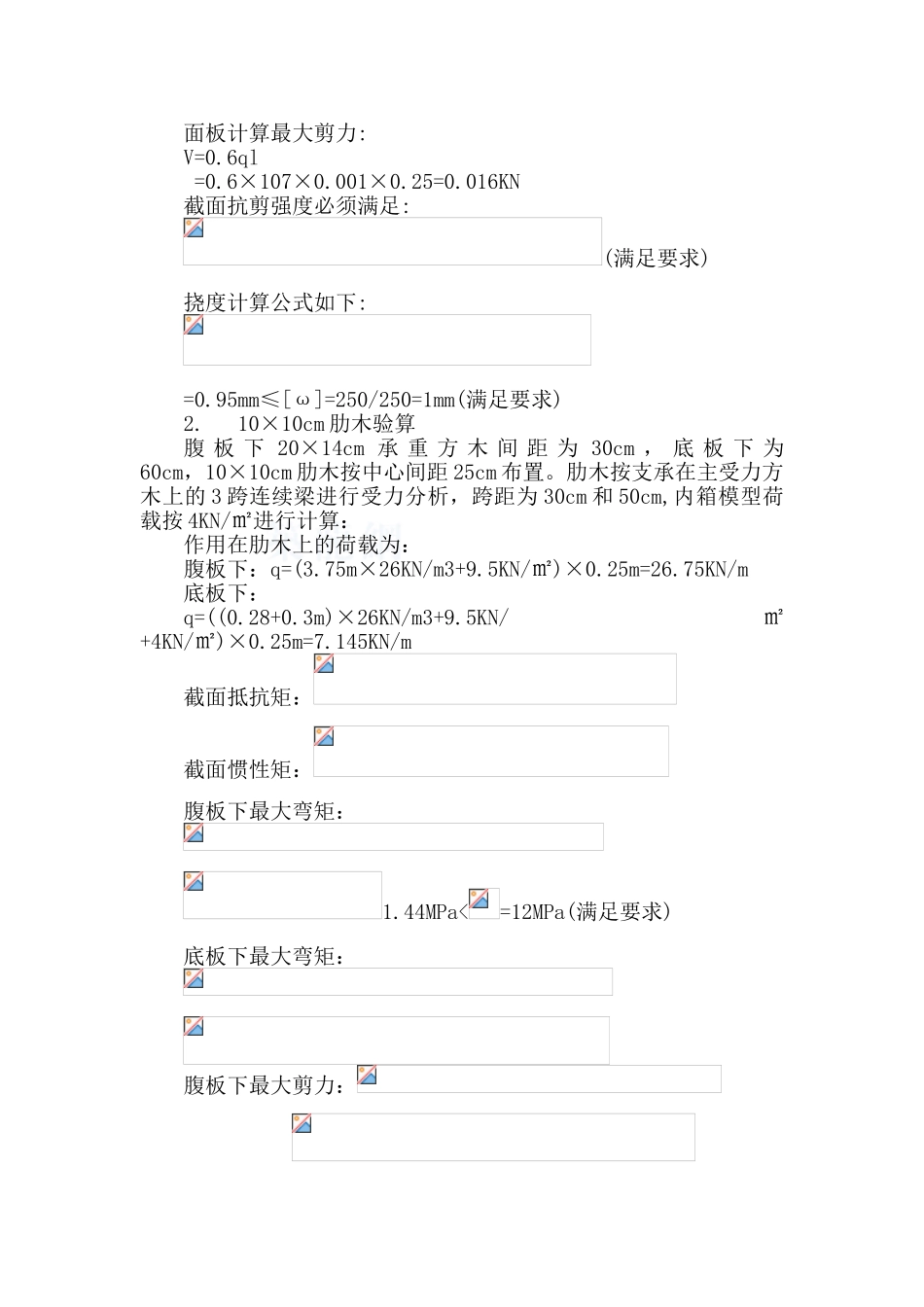

某特大桥40 米箱梁现浇支架计算资料编制： 复核： 审核： 40 米现浇箱梁碗扣式支架计算资料一、工程概况某特大桥 368#墩至 369#墩为 40 米现浇箱梁，采纳碗扣式支架现浇施工。箱梁顶宽 13.4 米，底宽 5.15 米，梁高 3.75 米，顶板厚 30cm，底板厚 28cm，腹板厚 50cm。二、设计说明《建筑施工扣件式钢管脚手架安全技术法律规范》（JGJ130-2001）《混凝土结构设计法律规范》（GB50010-2025）《建筑结构荷载法律规范》(GB 50009-2001)《钢结构设计法律规范》(GB 50017-2025)《路桥施工计算手册》（周兴水等著，人民交通出版社）以下简称手册三、材料设计参数竹胶板： （横向） E=6.1×103Mpa（纵向） E=7.4×103Mpa木 材：（顺纹抗压、抗弯） E=9×103Mpa碗扣式支架立杆设计荷载：横杆步距为 0.3 米、0.6 米时，每根立杆设计荷载为 40KN（厂家提供）四、强度验算根据简支梁设计图知：全跨梁高均为 3.75 米，腹板厚度为50cm，底板厚度为 28cm，顶板厚度为 28cm。侧模、内模及底模均采纳 18mm 优质竹胶板，其下横桥向布设10×10cm 肋木，间距 20cm，肋木下顺桥向布设 20×14cm 承重方木。现浇支架在腹板下布设间距为 30×60cm，在底板及翼缘板下为60×60cm。1.底模竹胶板验算横桥向 10×10cm 肋木按中心间距 25cm 布置。竹胶板按支承在分布方木上的 3 跨连续梁进行受力分析。由于腹板下肋木间距与底板下肋木间距一直，所以取腹板下底模进行验算。荷载：混凝土比重 2626KN/m3 施工荷载：9.5 KN/㎡底模荷载 q=3.75m×26KN/m3+9.5KN/㎡=107KN/㎡模板顺跨度方向每毫米宽跨中最大弯矩: Mmax =0.1ql2=0.1×107×0.001×0.252=6.688×10-4KN.m截面抵抗矩：截面惯性矩：面板截面的最大应力:12.4MPa<=50MPa (满足要求)面板计算最大剪力:V=0.6ql =0.6×107×0.001×0.25=0.016KN截面抗剪强度必须满足:(满足要求)挠度计算公式如下: =0.95mm≤[ω]=250/250=1mm(满足要求)2. 10×10cm 肋木验算腹 板 下 20×14cm 承 重 方 木 间 距 为 30cm ， 底 板 下 为60cm，10×10cm 肋木按中心间距 25cm 布置。肋木按支承在主受力方木上的 3 跨连续梁进行受力分析，跨距为 30cm 和 50cm,内箱模型荷载按 4KN/㎡进行计算：作用在肋木上的荷载为：腹板下：q=(3.75m×26KN/m3+9.5KN/㎡)×0.25m=26.75KN/m 底板下：q=((0.28+0.3m)×26KN/m3+9.5KN/㎡+4KN/㎡)×0.25m=7.145KN/m截面抵抗矩：截面...
