4130-16mn焊接工艺的试验和应用VIP专享

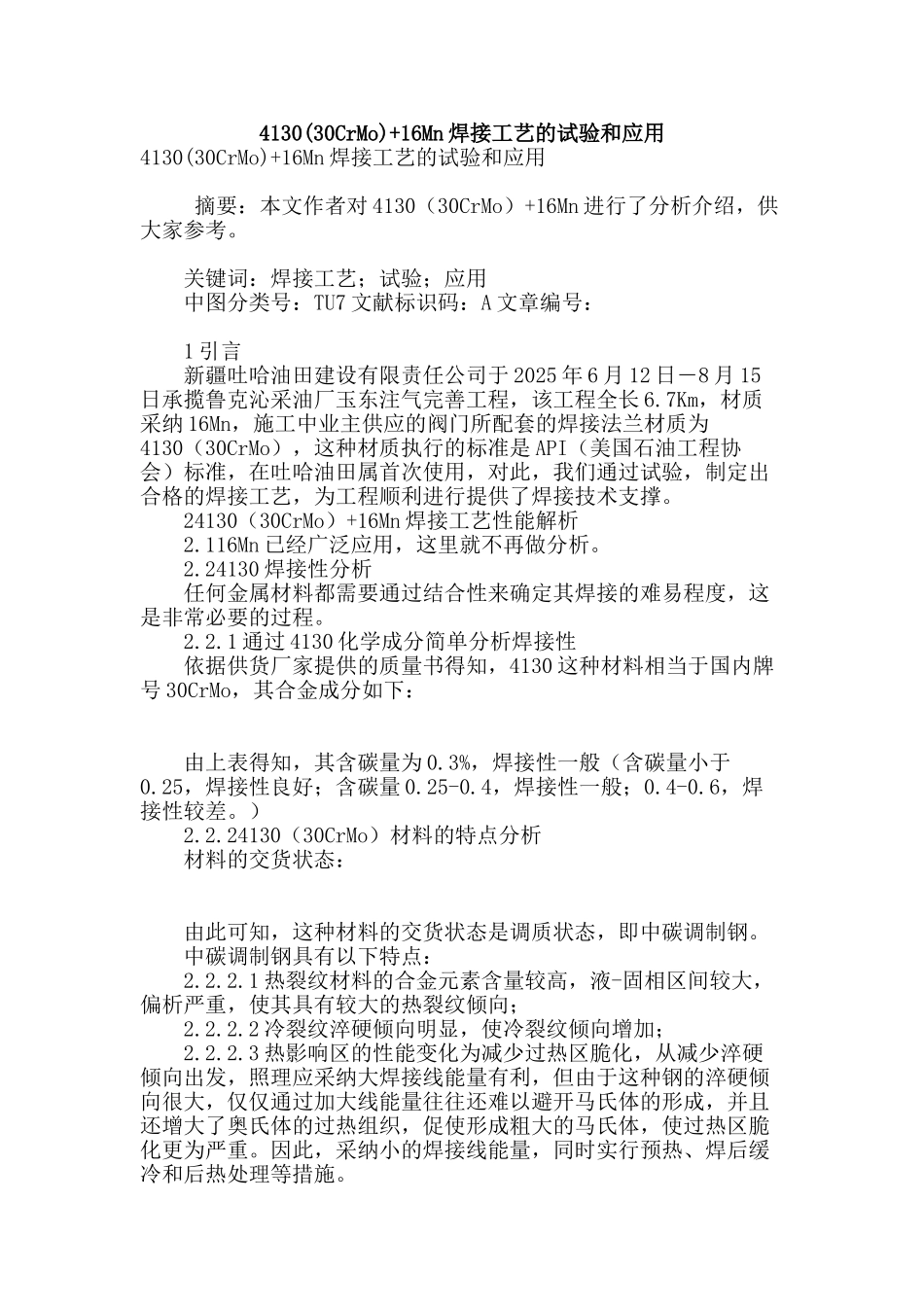

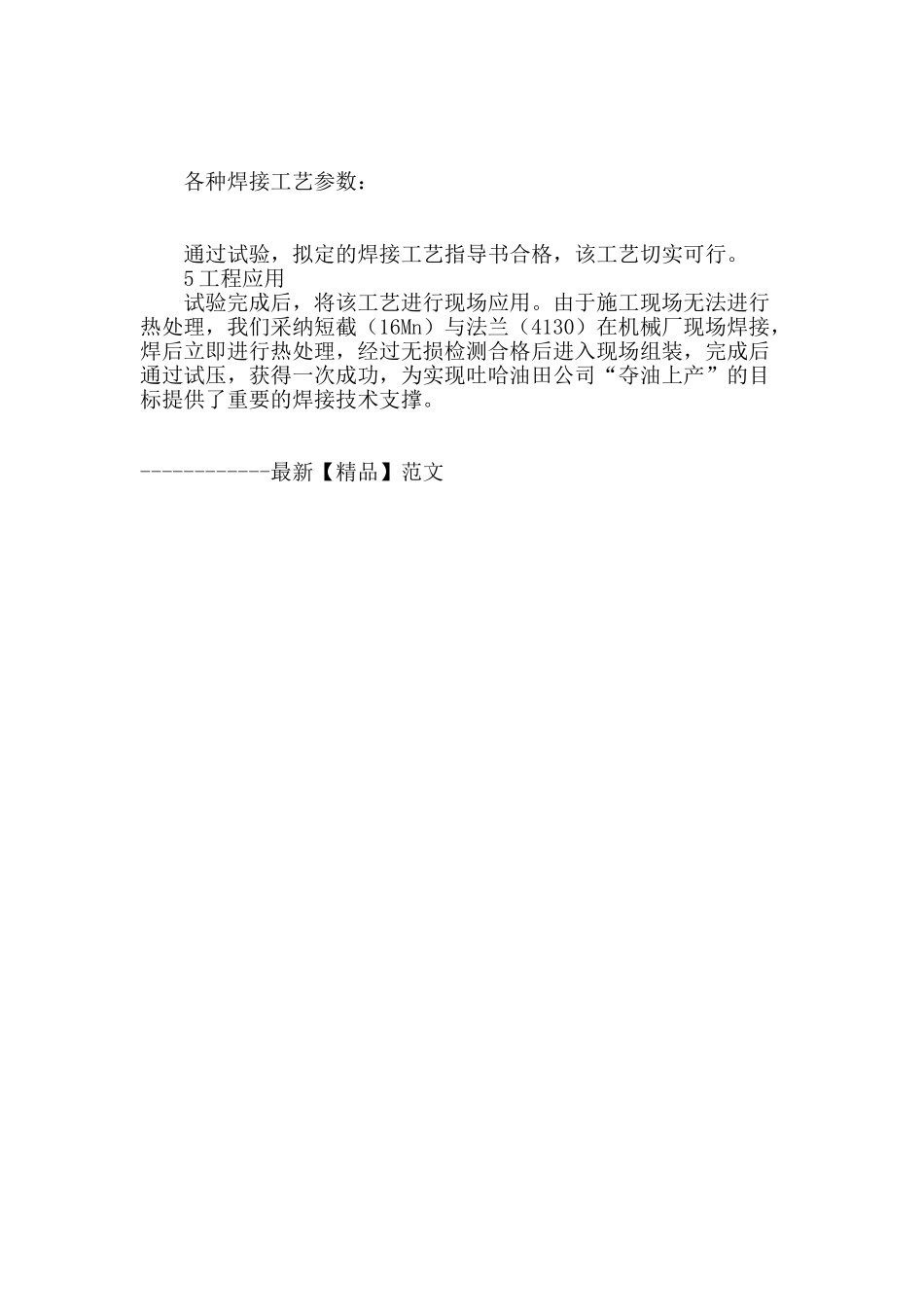

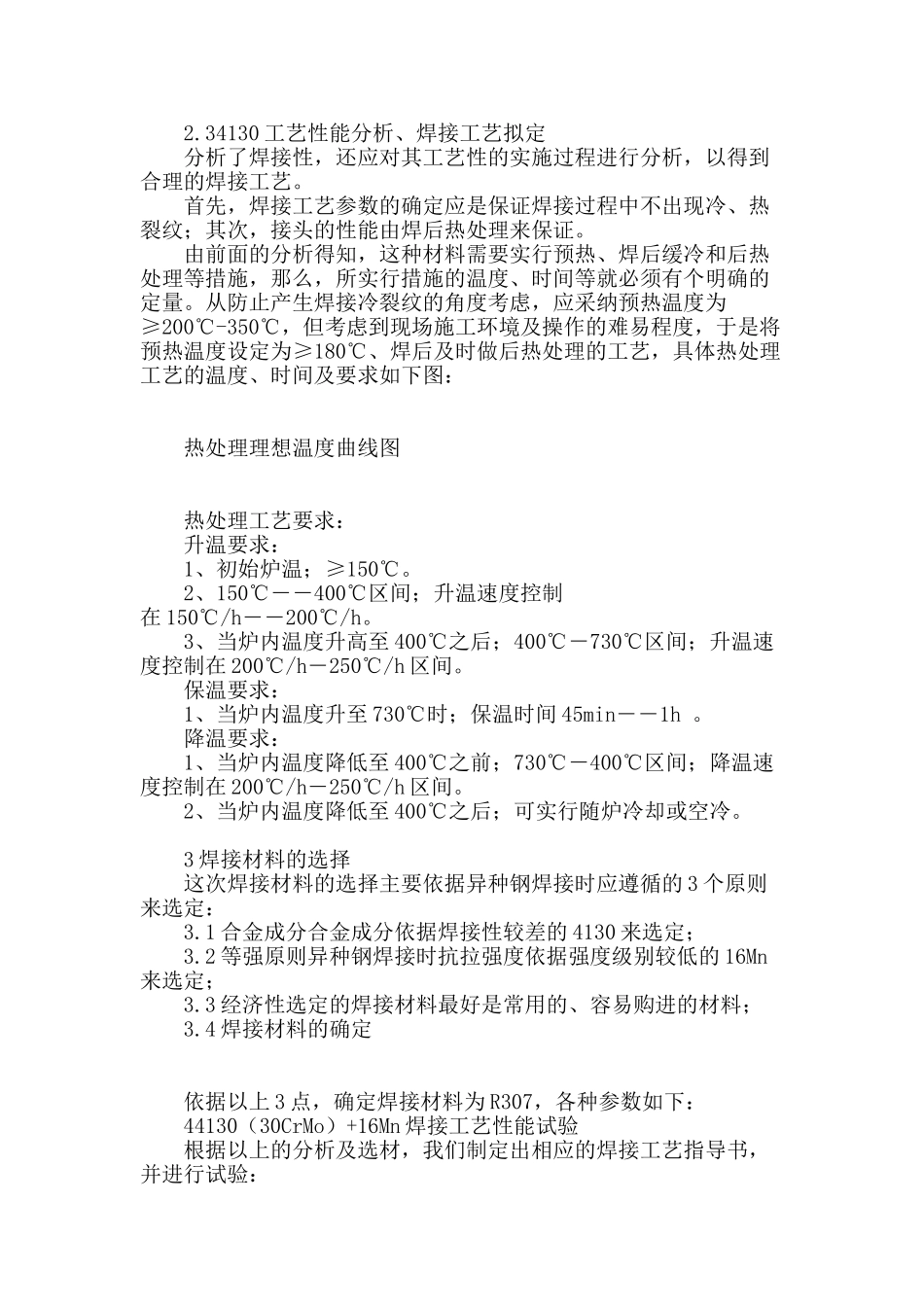

4130(30CrMo)+16Mn 焊接工艺的试验和应用4130(30CrMo)+16Mn 焊接工艺的试验和应用 摘要：本文作者对 4130（30CrMo）+16Mn 进行了分析介绍，供大家参考。 关键词：焊接工艺；试验；应用 中图分类号：TU7 文献标识码：A 文章编号： 1 引言 新疆吐哈油田建设有限责任公司于 2025 年 6 月 12 日―8 月 15日承揽鲁克沁采油厂玉东注气完善工程，该工程全长 6.7Km，材质采纳 16Mn，施工中业主供应的阀门所配套的焊接法兰材质为4130（30CrMo），这种材质执行的标准是 API（美国石油工程协会）标准，在吐哈油田属首次使用，对此，我们通过试验，制定出合格的焊接工艺，为工程顺利进行提供了焊接技术支撑。 24130（30CrMo）+16Mn 焊接工艺性能解析 2.116Mn 已经广泛应用，这里就不再做分析。 2.24130 焊接性分析 任何金属材料都需要通过结合性来确定其焊接的难易程度，这是非常必要的过程。 2.2.1 通过 4130 化学成分简单分析焊接性 依据供货厂家提供的质量书得知，4130 这种材料相当于国内牌号 30CrMo，其合金成分如下： 由上表得知，其含碳量为 0.3%，焊接性一般（含碳量小于0.25，焊接性良好；含碳量 0.25-0.4，焊接性一般；0.4-0.6，焊接性较差。） 2.2.24130（30CrMo）材料的特点分析 材料的交货状态： 由此可知，这种材料的交货状态是调质状态，即中碳调制钢。 中碳调制钢具有以下特点： 2.2.2.1 热裂纹材料的合金元素含量较高，液-固相区间较大，偏析严重，使其具有较大的热裂纹倾向； 2.2.2.2 冷裂纹淬硬倾向明显，使冷裂纹倾向增加； 2.2.2.3 热影响区的性能变化为减少过热区脆化，从减少淬硬倾向出发，照理应采纳大焊接线能量有利，但由于这种钢的淬硬倾向很大，仅仅通过加大线能量往往还难以避开马氏体的形成，并且还增大了奥氏体的过热组织，促使形成粗大的马氏体，使过热区脆化更为严重。因此，采纳小的焊接线能量，同时实行预热、焊后缓冷和后热处理等措施。 2.34130 工艺性能分析、焊接工艺拟定 分析了焊接性，还应对其工艺性的实施过程进行分析，以得到合理的焊接工艺。 首先，焊接工艺参数的确定应是保证焊接过程中不出现冷、热裂纹；其次，接头的性能由焊后热处理来保证。 由前面的分析得知，这种材料需要实行预热、焊后缓冷和后热处理等措施，那么，所实行措施的温度、时间等就必须有个明确的定量。从防止产生焊接冷裂纹的角度考虑，应采纳预热温度为≥200℃-350℃，但考虑到现场...
