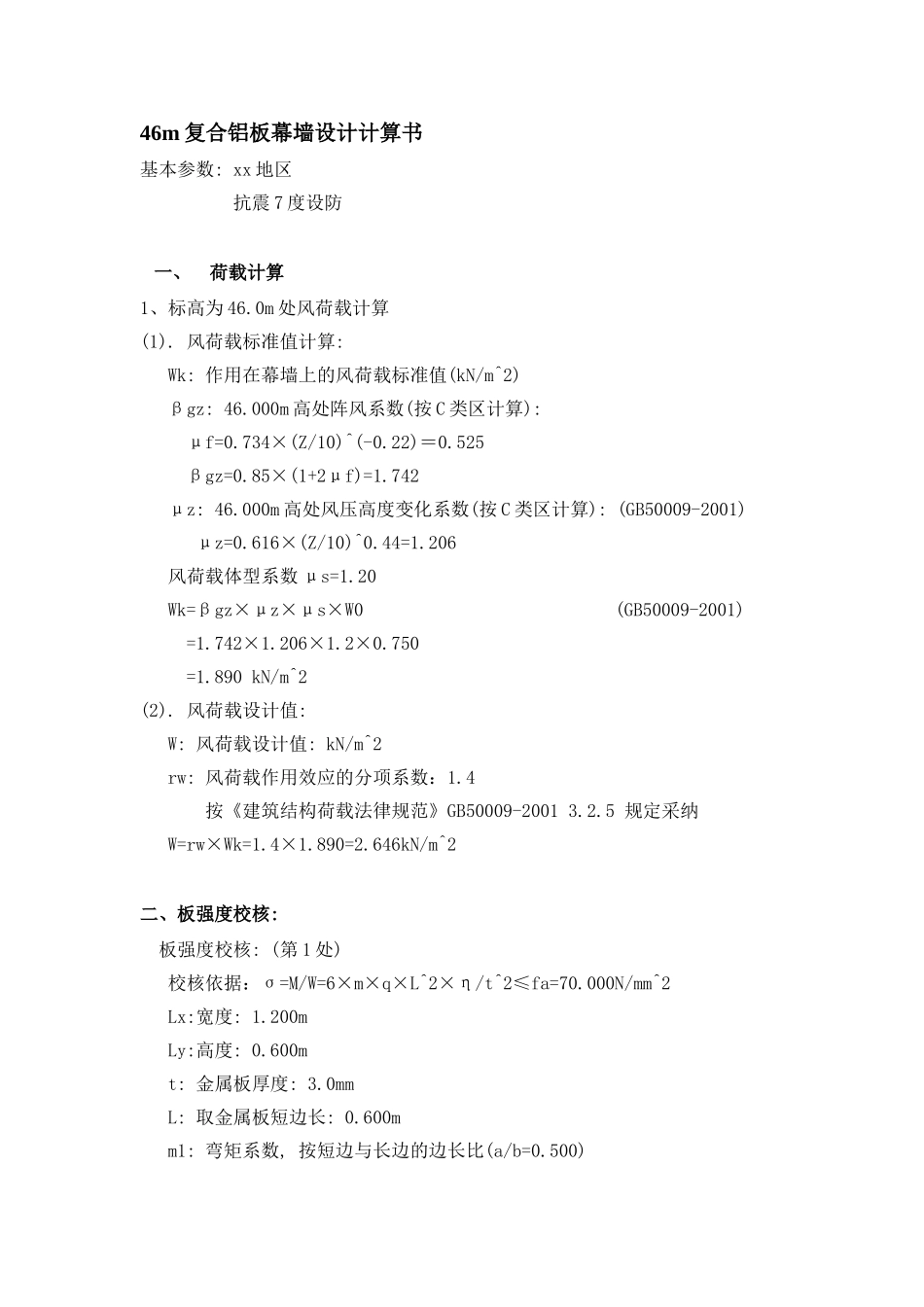

46m复合铝板幕墙设计计算书

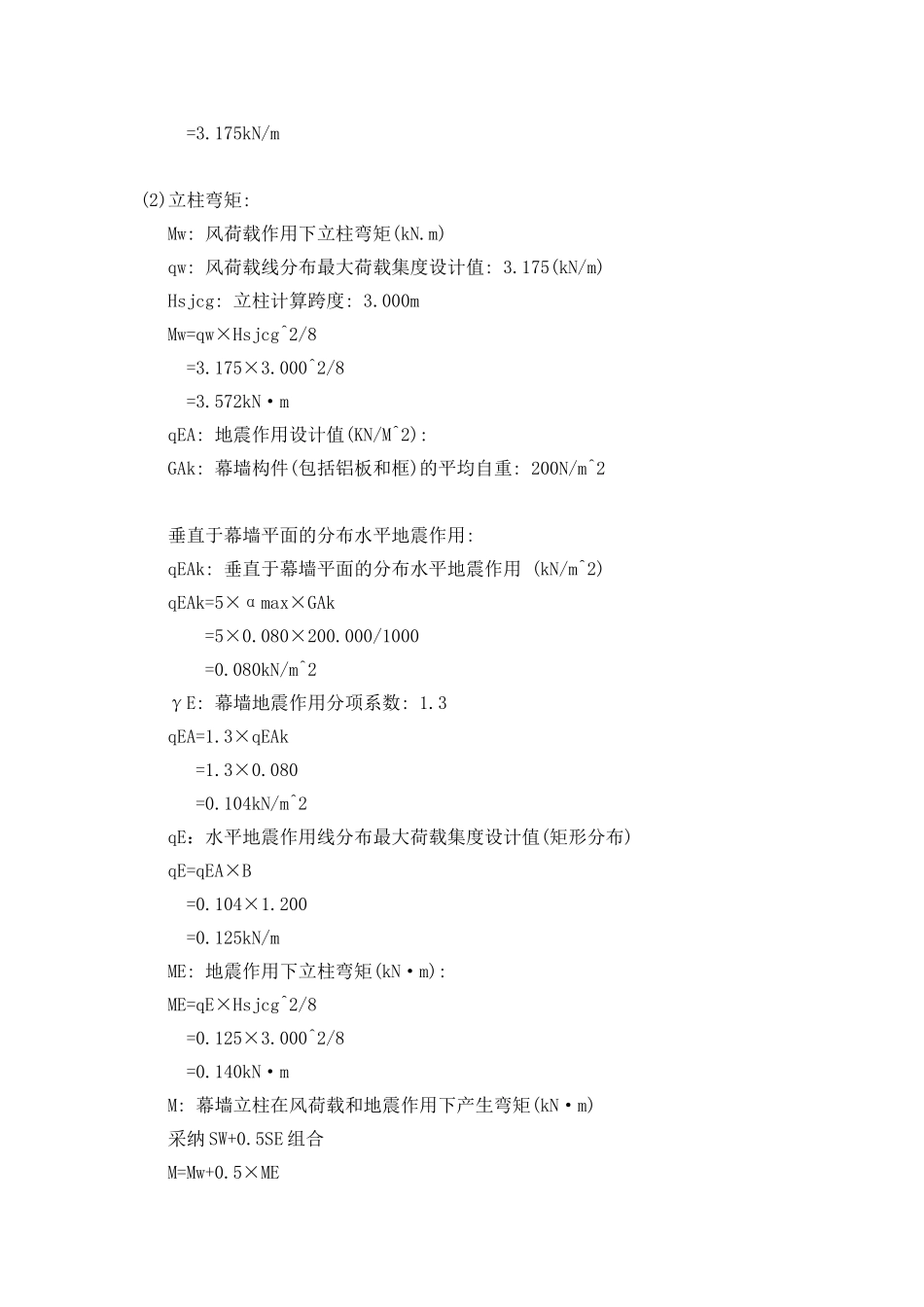

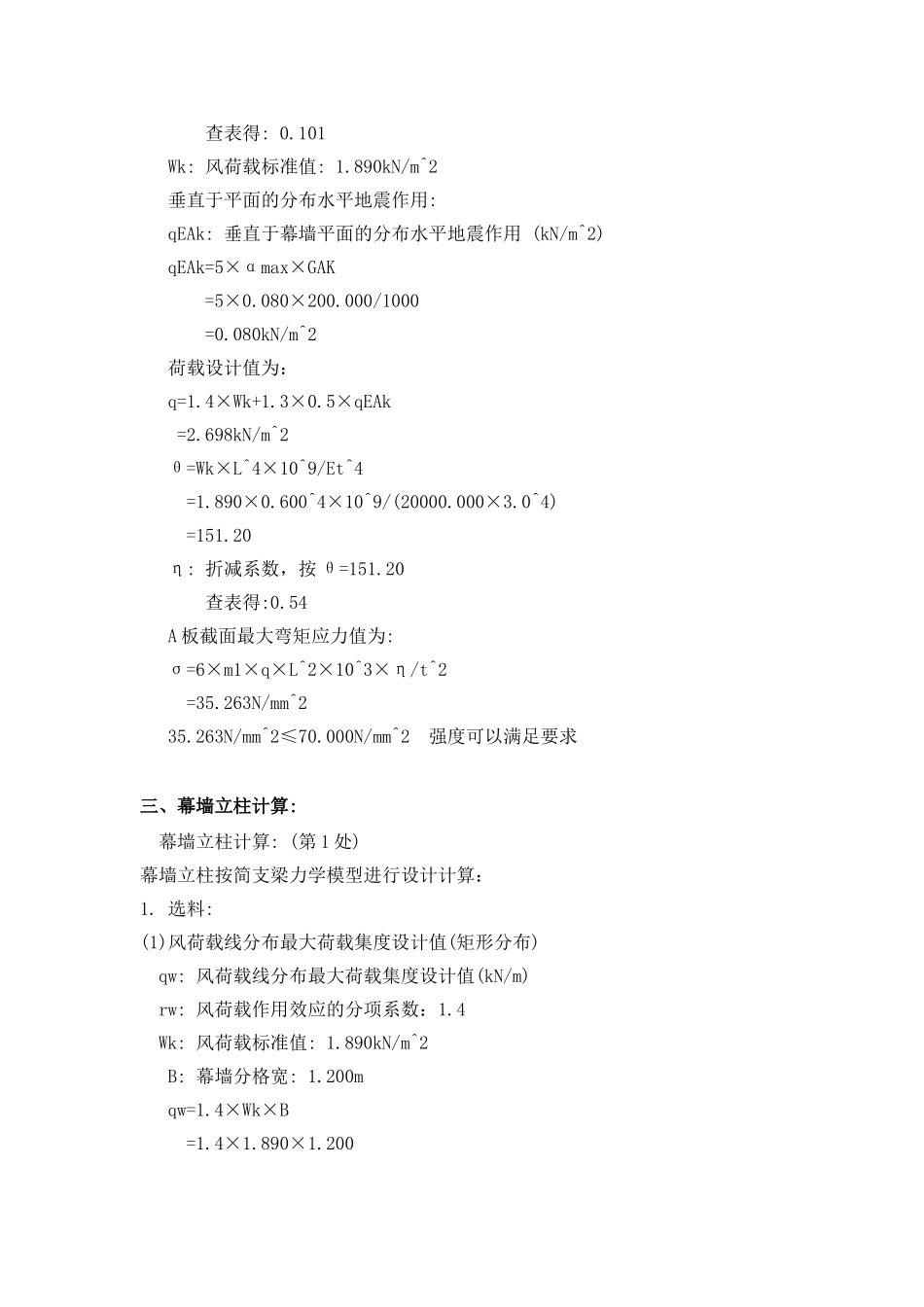

46m 复合铝板幕墙设计计算书基本参数: xx 地区 抗震 7 度设防一、荷载计算 1、标高为 46.0m 处风荷载计算(1). 风荷载标准值计算: Wk: 作用在幕墙上的风荷载标准值(kN/m^2) βgz: 46.000m 高处阵风系数(按 C 类区计算): μf=0.734×(Z/10)^(-0.22)＝0.525 βgz=0.85×(1+2μf)=1.742 μz: 46.000m 高处风压高度变化系数(按 C 类区计算): (GB50009-2001) μz=0.616×(Z/10)^0.44=1.206 风荷载体型系数 μs=1.20 Wk=βgz×μz×μs×W0 (GB50009-2001) =1.742×1.206×1.2×0.750 =1.890 kN/m^2(2). 风荷载设计值: W: 风荷载设计值: kN/m^2 rw: 风荷载作用效应的分项系数：1.4 按《建筑结构荷载法律规范》GB50009-2001 3.2.5 规定采纳 W=rw×Wk=1.4×1.890=2.646kN/m^2二、板强度校核: 板强度校核: (第 1 处) 校核依据：σ=M/W=6×m×q×L^2×η/t^2≤fa=70.000N/mm^2 Lx:宽度: 1.200m Ly:高度: 0.600m t: 金属板厚度: 3.0mm L: 取金属板短边长: 0.600m m1: 弯矩系数, 按短边与长边的边长比(a/b=0.500) 查表得: 0.101 Wk: 风荷载标准值: 1.890kN/m^2 垂直于平面的分布水平地震作用: qEAk: 垂直于幕墙平面的分布水平地震作用 (kN/m^2) qEAk=5×αmax×GAK =5×0.080×200.000/1000 =0.080kN/m^2 荷载设计值为： q=1.4×Wk+1.3×0.5×qEAk =2.698kN/m^2 θ=Wk×L^4×10^9/Et^4 =1.890×0.600^4×10^9/(20000.000×3.0^4) =151.20 η: 折减系数，按 θ=151.20 查表得:0.54 A 板截面最大弯矩应力值为: σ=6×m1×q×L^2×10^3×η/t^2 =35.263N/mm^2 35.263N/mm^2≤70.000N/mm^2 强度可以满足要求三、幕墙立柱计算: 幕墙立柱计算: (第 1 处)幕墙立柱按简支梁力学模型进行设计计算：1. 选料:(1)风荷载线分布最大荷载集度设计值(矩形分布) qw: 风荷载线分布最大荷载集度设计值(kN/m) rw: 风荷载作用效应的分项系数：1.4 Wk: 风荷载标准值: 1.890kN/m^2 B: 幕墙分格宽: 1.200m qw=1.4×Wk×B =1.4×1.890×1.200=3.175kN/m(2)立柱弯矩: Mw: 风荷载作用下立柱弯矩(kN.m) qw: 风荷载线分布最大荷载集度设计值: 3.175(kN/m) Hsjcg: 立柱计算跨度: 3.000m Mw=qw×Hsjcg^2/8 =3.175×3.000^2/8 =3.572kN·m qEA: 地震作用设计值(KN/M^2): GAk: 幕墙构件(包括铝板和框)的平均自重: 200N/m^2 垂直于幕墙平面的分布水平地震作用: qEAk...
