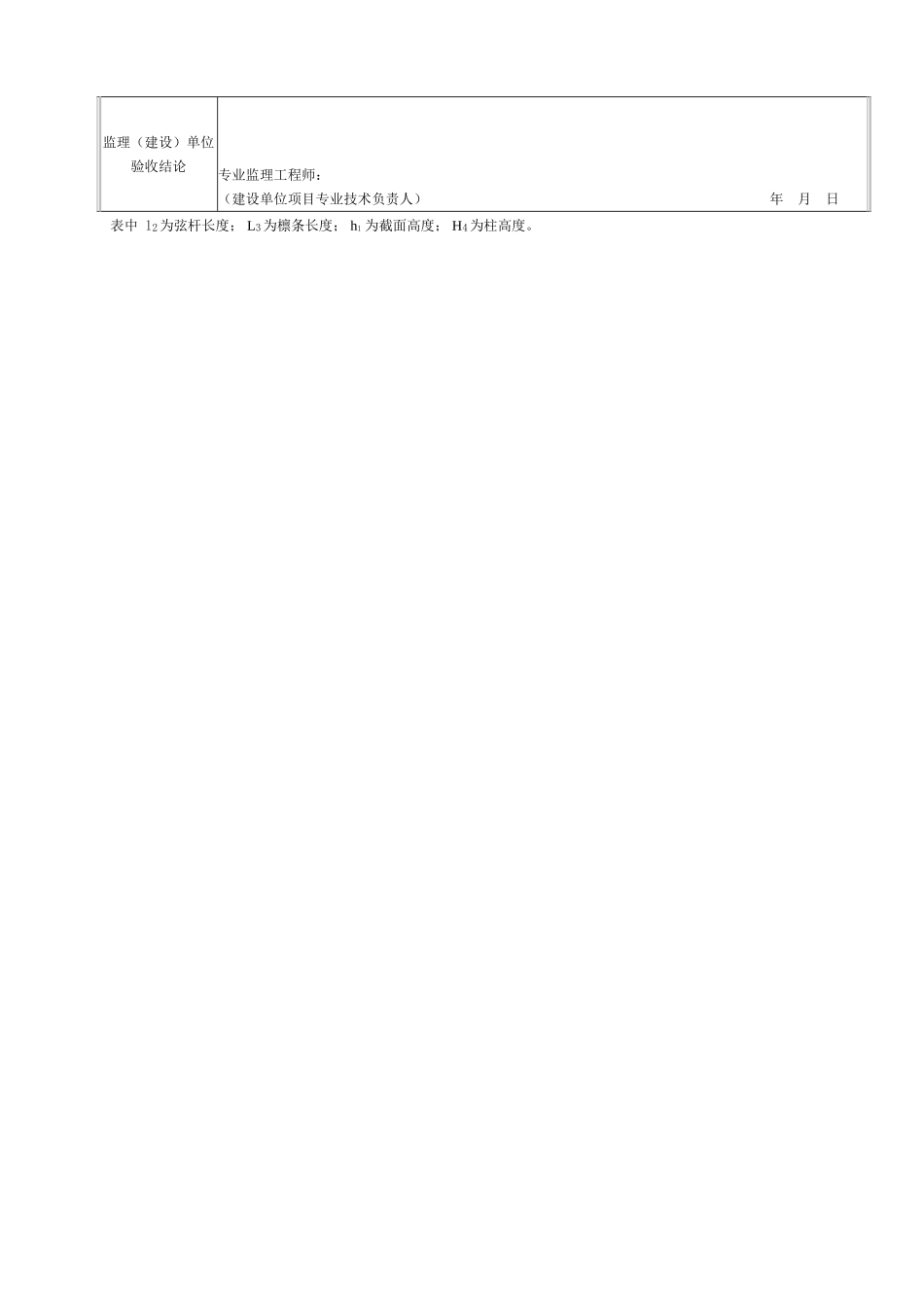

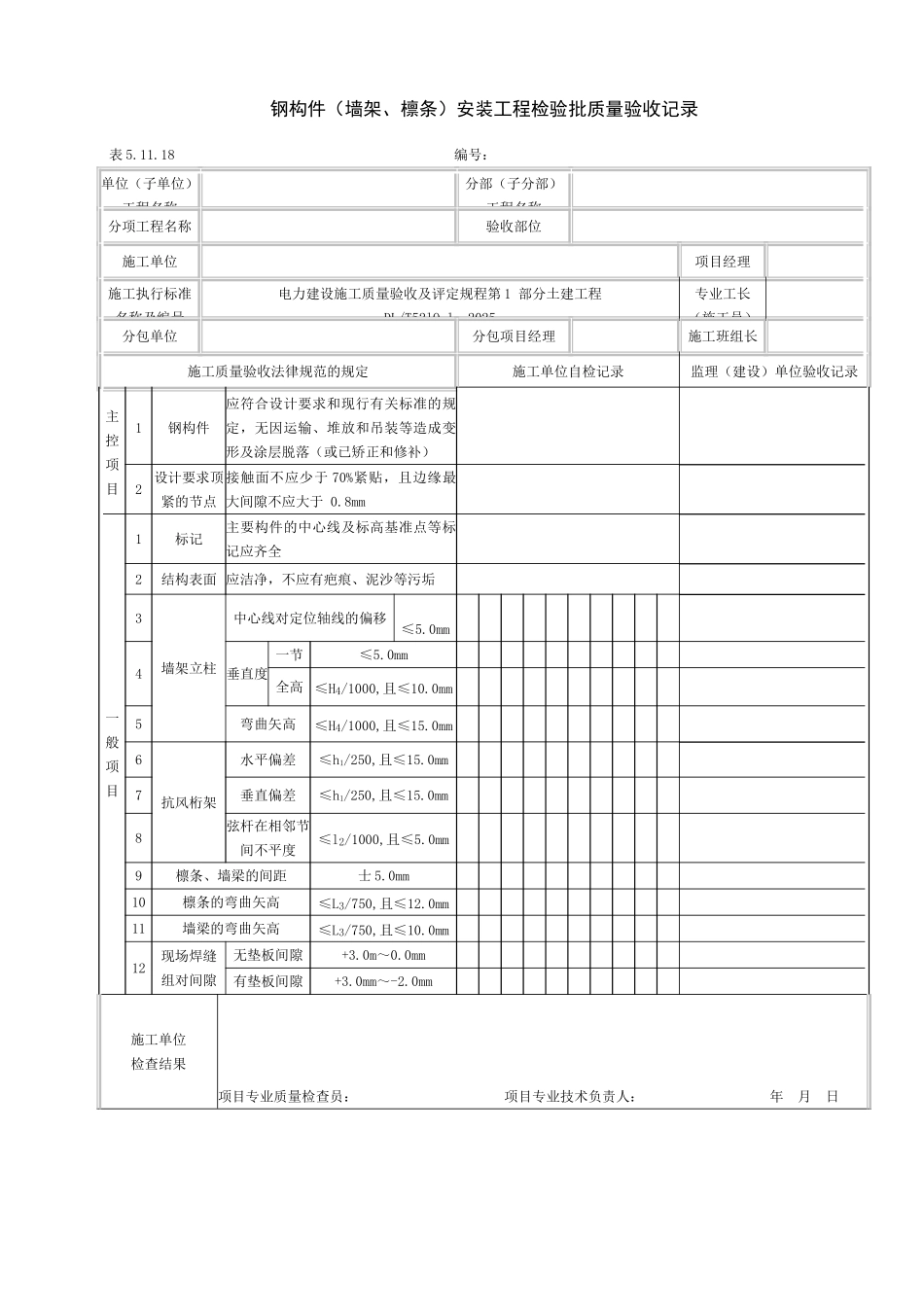

钢构件（墙架、檩条）安装工程检验批质量验收记录表 5.11.18 编号：单位（子单位）工程名称分部（子分部）工程名称分项工程名称验收部位施工单位项目经理施工执行标准名称及编号电力建设施工质量验收及评定规程第 1 部分土建工程DL/T52lO.l－2025专业工长（施工员）分包单位分包项目经理施工班组长施工质量验收法律规范的规定施工单位自检记录监理（建设）单位验收记录主控项目1钢构件应符合设计要求和现行有关标准的规定，无因运输、堆放和吊装等造成变形及涂层脱落（或已矫正和修补）2设计要求顶紧的节点接触面不应少于 70%紧贴，且边缘最大间隙不应大于 0.8mm一般项目1标记主要构件的中心线及标高基准点等标记应齐全2结构表面 应洁净，不应有疤痕、泥沙等污垢3墙架立柱中心线对定位轴线的偏移≤5.0mm4垂直度一节≤5.0mm全高 ≤H4/1000,且≤10.0mm5弯曲矢高≤H4/1000,且≤15.0mm6抗风桁架水平偏差≤h1/250,且≤15.0mm7垂直偏差≤h1/250,且≤15.0mm8弦杆在相邻节间不平度≤l2/1000,且≤5.0mm9檩条、墙梁的间距士 5.0mm10檩条的弯曲矢高≤L3/750,且≤12.0mm11墙梁的弯曲矢高≤L3/750,且≤10.0mm12现场焊缝组对间隙无垫板间隙+3.0m～0.0mm有垫板间隙+3.0mm～-2.0mm施工单位检查结果项目专业质量检查员： 项目专业技术负责人： 年 月 日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人） 年 月 日表中 l2为弦杆长度； L3为檩条长度； h1 为截面高度； H4 为柱高度。
