500kV-750MVA三相三绕组电力变压器通用技术规范--通用

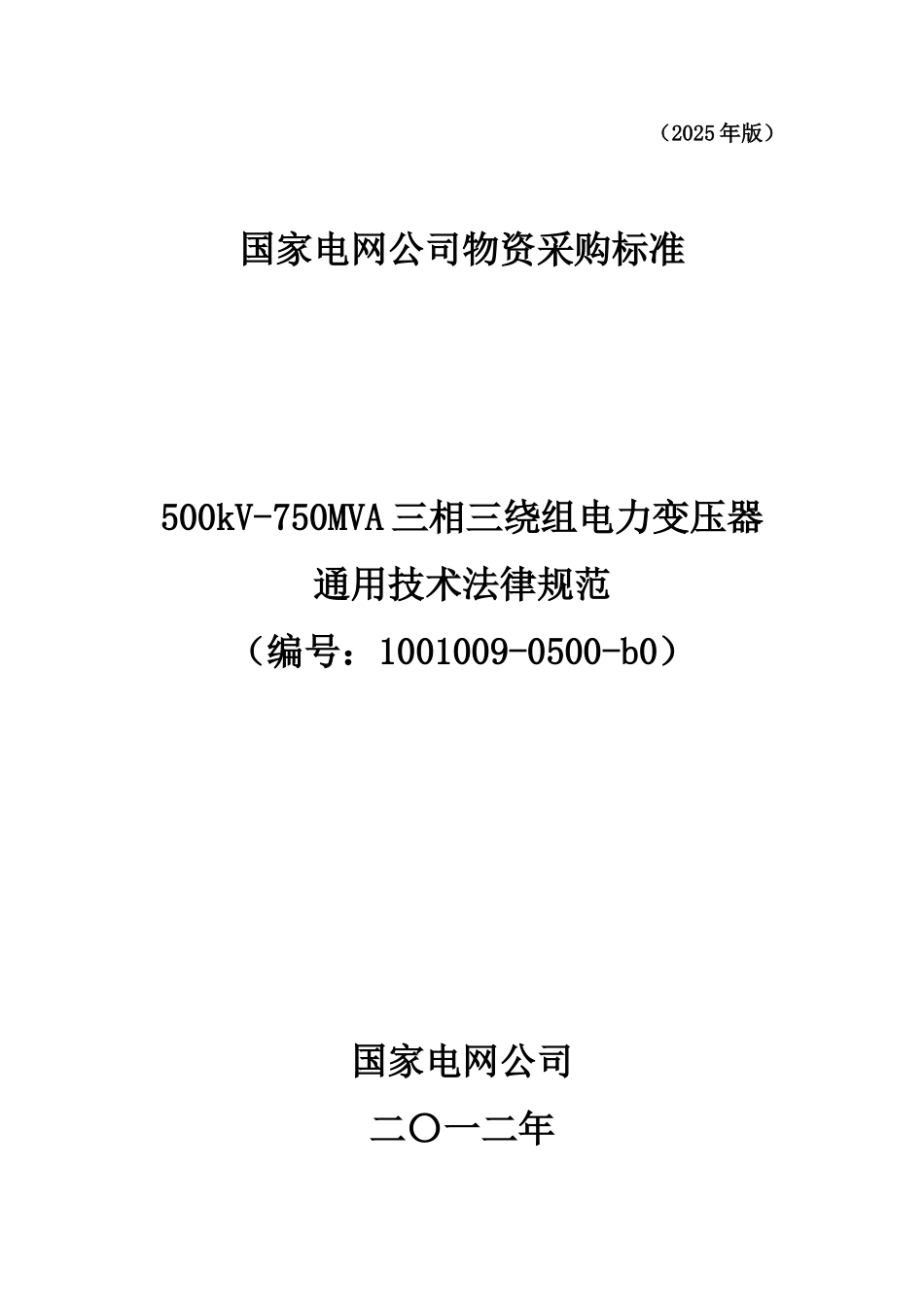

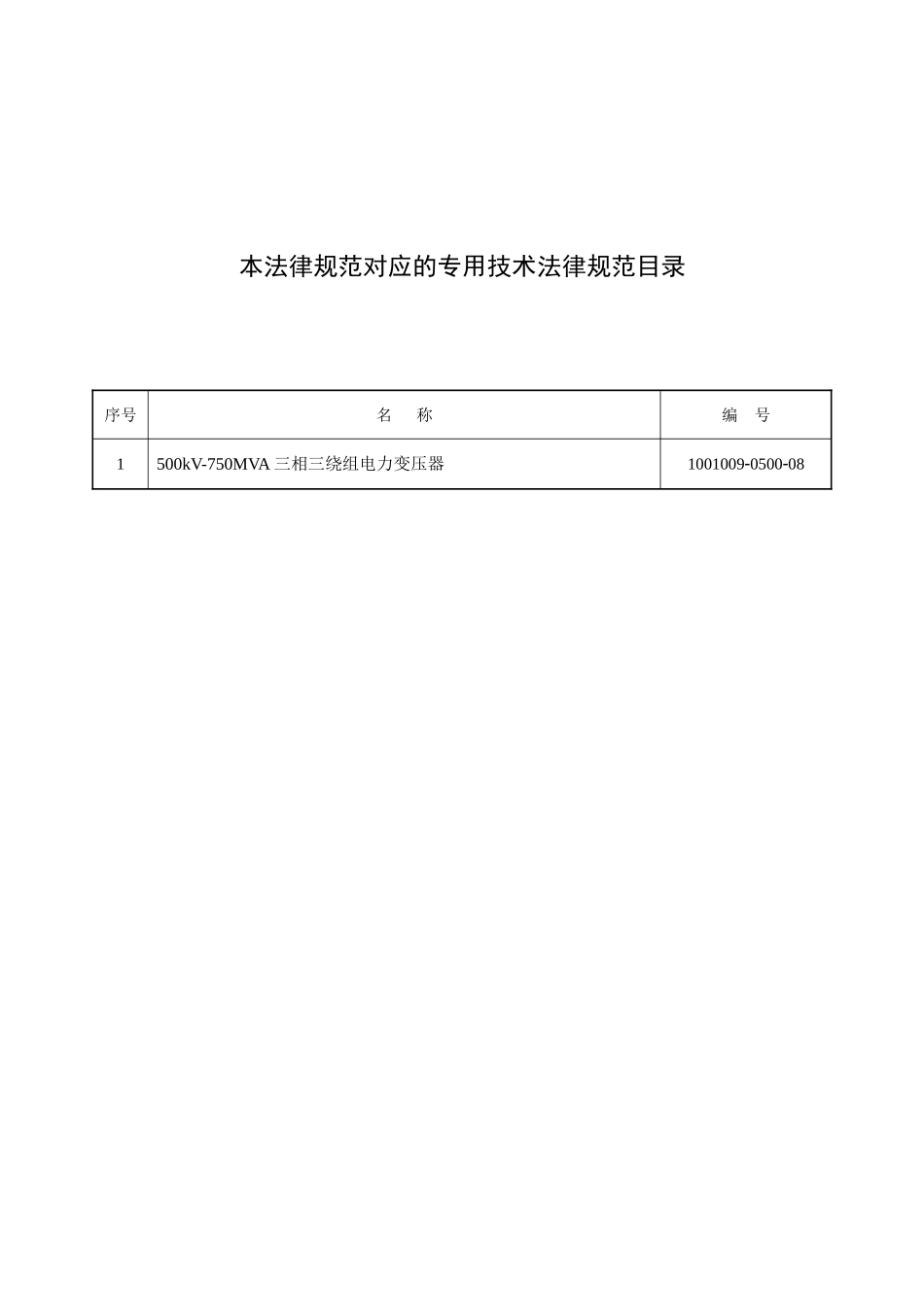

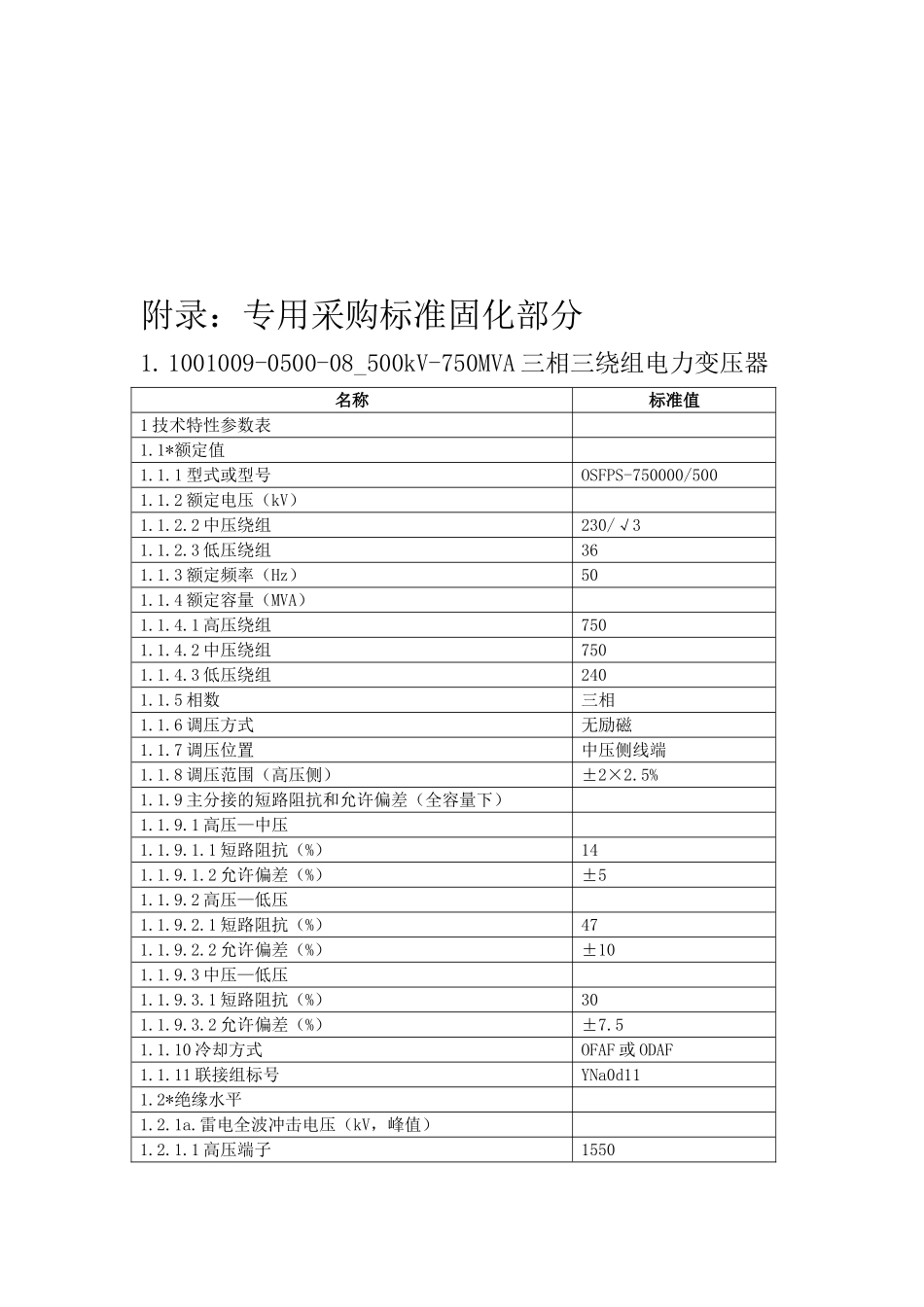

（2025 年版）国家电网公司物资采购标准500kV-750MVA 三相三绕组电力变压器通用技术法律规范（编号：1001009-0500-b0）国家电网公司二〇一二年本法律规范对应的专用技术法律规范目录序号名 称编 号1500kV-750MVA 三相三绕组电力变压器1001009050008附录：专用采购标准固化部分1.1001009-0500-08_500kV-750MVA 三相三绕组电力变压器名称标准值1 技术特性参数表 1.1*额定值 1.1.1 型式或型号OSFPS-750000/5001.1.2 额定电压（kV） 1.1.2.2 中压绕组230/√31.1.2.3 低压绕组361.1.3 额定频率（Hz）501.1.4 额定容量（MVA） 1.1.4.1 高压绕组7501.1.4.2 中压绕组7501.1.4.3 低压绕组2401.1.5 相数三相1.1.6 调压方式无励磁1.1.7 调压位置中压侧线端1.1.8 调压范围（高压侧）±2×2.5%1.1.9 主分接的短路阻抗和允许偏差（全容量下） 1.1.9.1 高压—中压 1.1.9.1.1 短路阻抗（%）141.1.9.1.2 允许偏差（%）±51.1.9.2 高压—低压 1.1.9.2.1 短路阻抗（%）471.1.9.2.2 允许偏差（%）±101.1.9.3 中压—低压 1.1.9.3.1 短路阻抗（%）301.1.9.3.2 允许偏差（%）±7.51.1.10 冷却方式OFAF 或 ODAF1.1.11 联接组标号YNa0d111.2*绝缘水平 1.2.1a.雷电全波冲击电压（kV，峰值） 1.2.1.1 高压端子1550名称标准值1.2.1.2 中压端子9501.2.1.3 低压端子2001.2.1.4 中性点端子3251.2.2b.雷电截波冲击电压（kV，峰值） 1.2.2.1 高压端子16751.2.2.2 中压端子10501.2.2.3 低压端子2201.2.3c.操作冲击电压（kV，峰值） 1.2.3.1 高压端子（对地）11751.2.3.2 中压端子（对地）7501.2.4d.短时工频耐受电压（kV，方均根值） 1.2.4.1 高压端子6801.2.4.2 中压端子3951.2.4.3 低压端子851.2.4.4 中性点端子1401.3 温升限值（K） 1.3.1*顶层油501.3.2*绕组（平均）651.3.3 绕组（热点）781.3.4 油箱、铁心及金属结构件表面751.4 极限分接下短路阻抗和允许偏差（全容量下） 1.4.1a.最大分接 1.4.1.2 高压-中压.允许偏差(%)±101.4.1.4 中压-低压.允许偏差(%)±101.4.2b.最小分接 1.4.2.2 高压-中压.允许偏差(%)±101.4.2.4 中压-低压.允许偏差(%)±101.5 铁心参数 1.6 空载损耗（kW） 1.6.1 额定频率额定电压时（≤）1801.7 空载电流（%） 1.7.1a.100%额定电压时（≤）0.21.8 负载损耗（额定容量、75℃、不含辅机损耗）（kW） 1.8.1a.高压-中压 1.8.1.1 主分接（≤）8801.9 噪声水平...
