50m后张t型梁架设方案

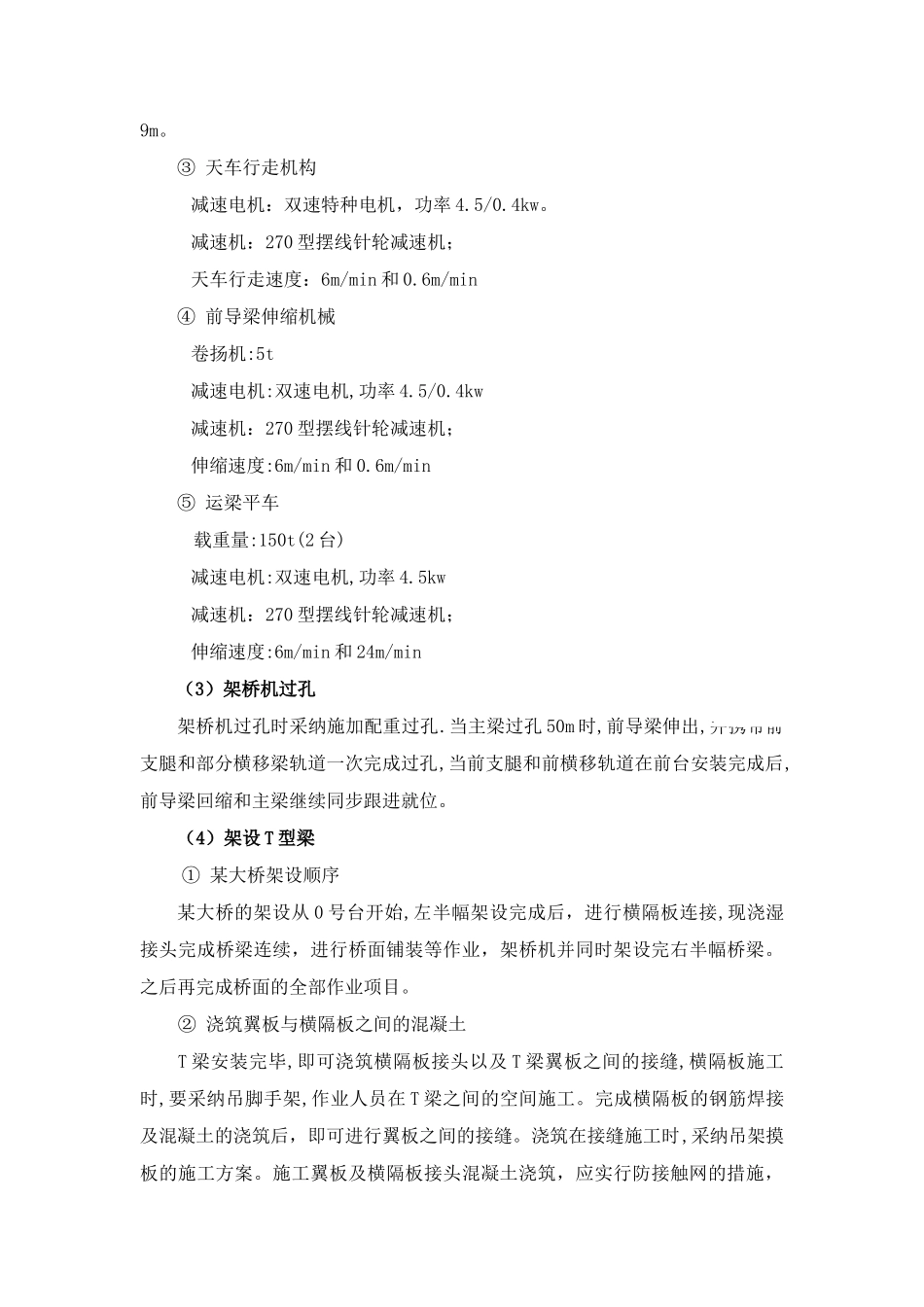

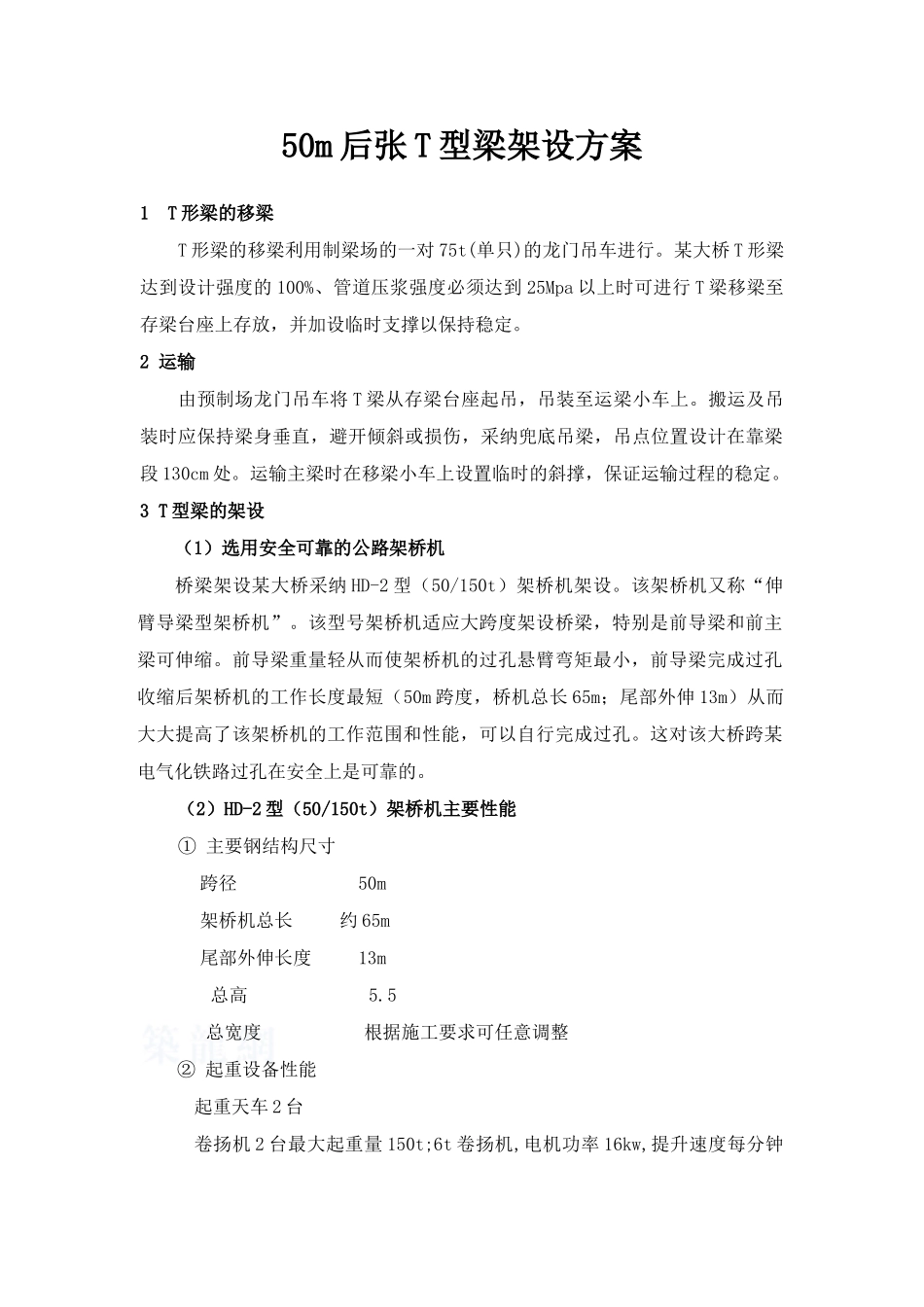

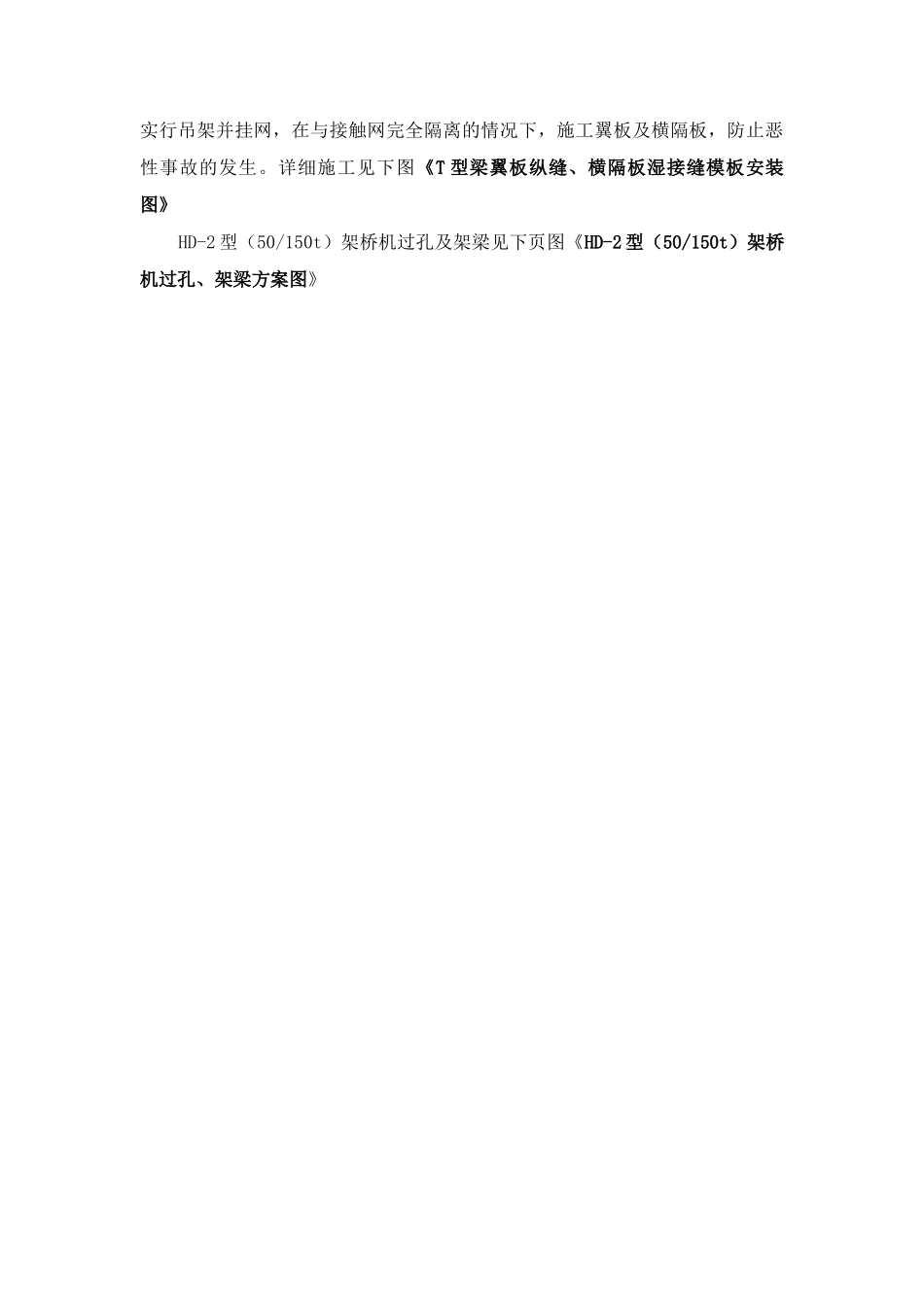

50m 后张 T 型梁架设方案1 T 形梁的移梁T 形梁的移梁利用制梁场的一对 75t(单只)的龙门吊车进行。某大桥 T 形梁达到设计强度的 100%、管道压浆强度必须达到 25Mpa 以上时可进行 T 梁移梁至存梁台座上存放，并加设临时支撑以保持稳定。2 运输由预制场龙门吊车将 T 梁从存梁台座起吊，吊装至运梁小车上。搬运及吊装时应保持梁身垂直，避开倾斜或损伤，采纳兜底吊梁，吊点位置设计在靠梁段 130cm 处。运输主梁时在移梁小车上设置临时的斜撑，保证运输过程的稳定。3 T 型梁的架设（1）选用安全可靠的公路架桥机桥梁架设某大桥采纳 HD-2 型（50/150t）架桥机架设。该架桥机又称“伸臂导梁型架桥机”。该型号架桥机适应大跨度架设桥梁，特别是前导梁和前主梁可伸缩。前导梁重量轻从而使架桥机的过孔悬臂弯矩最小，前导梁完成过孔收缩后架桥机的工作长度最短（50m 跨度，桥机总长 65m；尾部外伸 13m）从而大大提高了该架桥机的工作范围和性能，可以自行完成过孔。这对该大桥跨某电气化铁路过孔在安全上是可靠的。（2）HD-2 型（50/150t）架桥机主要性能① 主要钢结构尺寸跨径 50m架桥机总长 约 65m尾部外伸长度 13m总高 5.5 总宽度 根据施工要求可任意调整② 起重设备性能起重天车 2 台卷扬机 2 台最大起重量 150t;6t 卷扬机,电机功率 16kw,提升速度每分钟9m。③ 天车行走机构减速电机：双速特种电机，功率 4.5/0.4kw。减速机：270 型摆线针轮减速机；天车行走速度：6m/min 和 0.6m/min④ 前导梁伸缩机械卷扬机:5t减速电机:双速电机,功率 4.5/0.4kw减速机：270 型摆线针轮减速机；伸缩速度:6m/min 和 0.6m/min⑤ 运梁平车载重量:150t(2 台)减速电机:双速电机,功率 4.5kw减速机：270 型摆线针轮减速机；伸缩速度:6m/min 和 24m/min（3）架桥机过孔架桥机过孔时采纳施加配重过孔.当主梁过孔 50m 时,前导梁伸出,并携带前支腿和部分横移梁轨道一次完成过孔,当前支腿和前横移轨道在前台安装完成后,前导梁回缩和主梁继续同步跟进就位。（4）架设 T 型梁① 某大桥架设顺序某大桥的架设从 0 号台开始,左半幅架设完成后，进行横隔板连接,现浇湿接头完成桥梁连续，进行桥面铺装等作业，架桥机并同时架设完右半幅桥梁。之后再完成桥面的全部作业项目。② 浇筑翼板与横隔板之间的混凝土T 梁安装完毕,即可浇筑横隔板接头以及 T 梁翼板之间的接缝,横隔板施工时,要采纳吊脚手架,作业人员在 T 梁...
