5孔预应力混凝土连续刚构大桥设计说明书

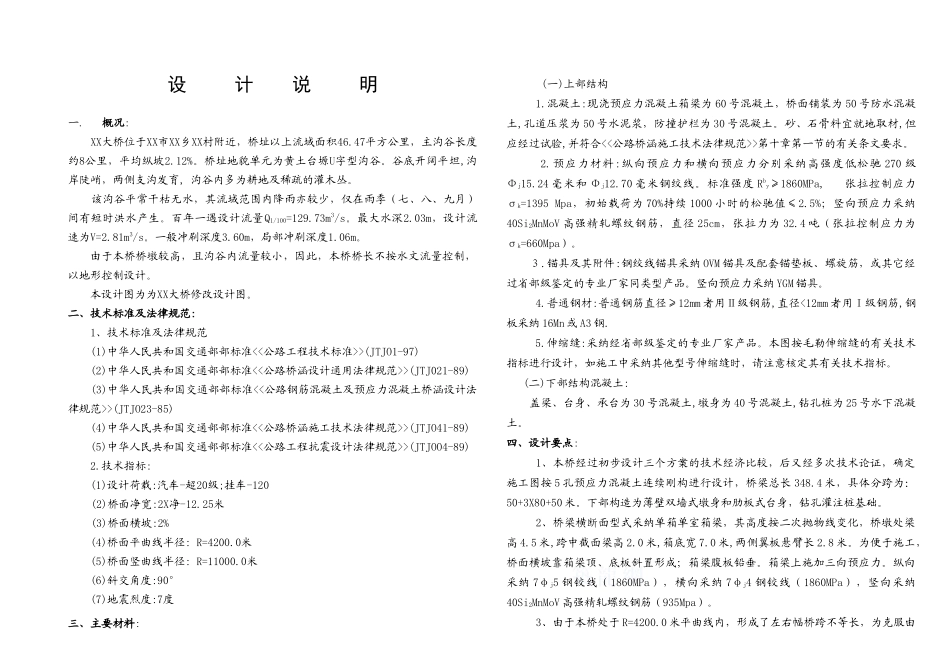

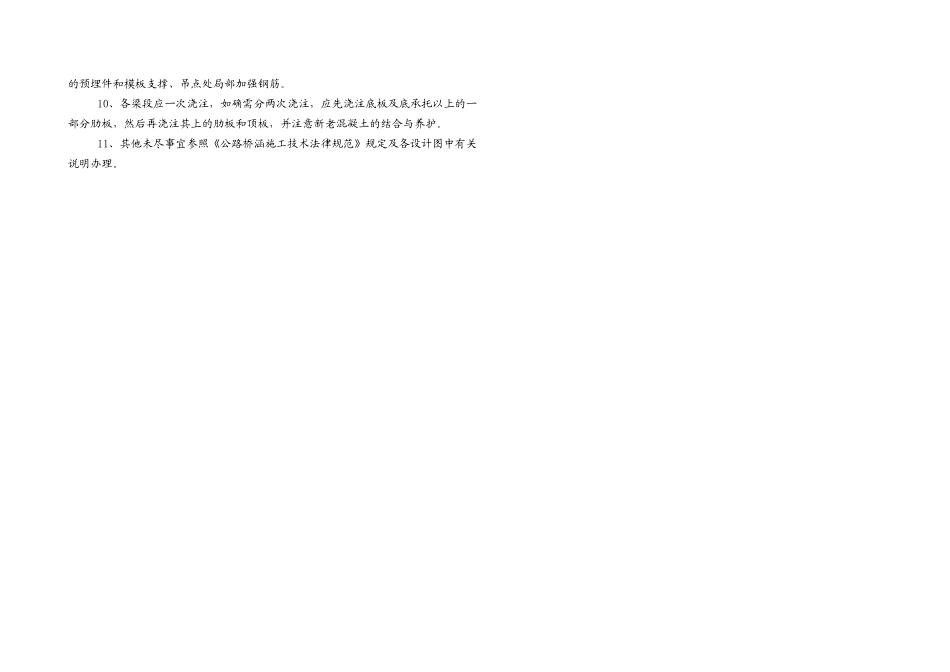

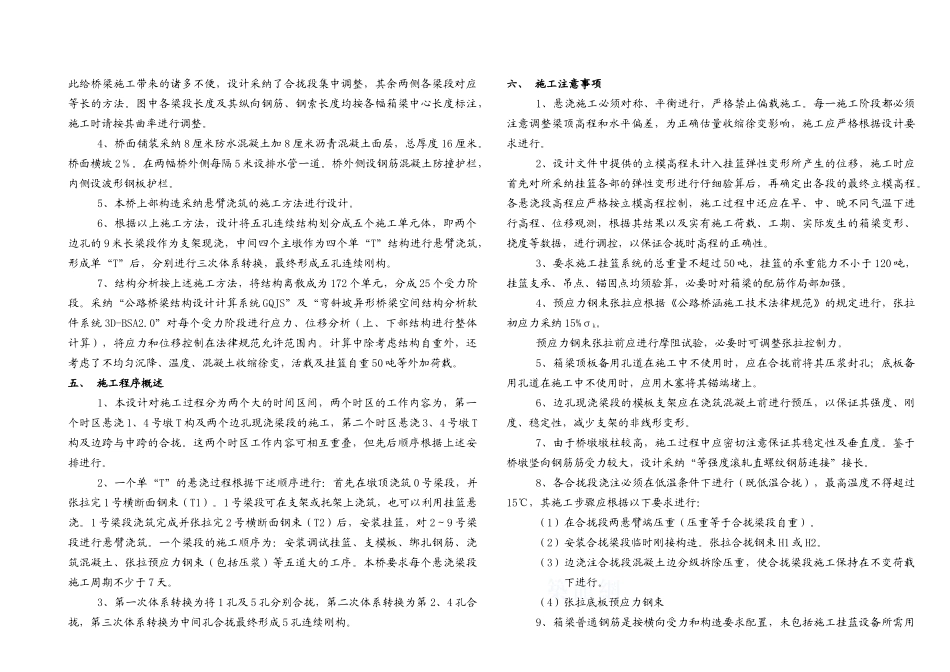

设 计 说 明一. 概况: XX大桥位于XX市XX乡XX村附近，桥址以上流域面积46.47平方公里，主沟谷长度约8公里，平均纵坡2.12%。桥址地貌单元为黄土台塬U字型沟谷。谷底开阔平坦,沟岸陡峭，两侧支沟发育, 沟谷内多为耕地及稀疏的灌木丛。 该沟谷平常干枯无水，其流域范围内降雨亦较少，仅在雨季（七、八、九月）间有短时洪水产生。百年一遇设计流量Q1/100=129.73m3/s。最大水深2.03m，设计流速为V=2.81m3/s。一般冲刷深度3.60m，局部冲刷深度1.06m。由于本桥桥墩较高，且沟谷内流量较小，因此，本桥桥长不按水文流量控制，以地形控制设计。本设计图为为XX大桥修改设计图。二、技术标准及法律规范: 1、技术标准及法律规范 (1)中华人民共和国交通部部标准<<公路工程技术标准>>(JTJO1-97) (2)中华人民共和国交通部部标准<<公路桥涵设计通用法律规范>>(JTJ021-89) (3)中华人民共和国交通部部标准<<公路钢筋混凝土及预应力混凝土桥涵设计法律规范>>(JTJO23-85) (4)中华人民共和国交通部部标准<<公路桥涵施工技术法律规范>>(JTJO41-89) (5)中华人民共和国交通部部标准<<公路工程抗震设计法律规范>>(JTJOO4-89) 2.技术指标: (1)设计荷载:汽车-超20级;挂车-120(2)桥面净宽:2X净-12.25米(3)桥面横坡:2% (4)桥面平曲线半径: R=4200.0米 (5)桥面竖曲线半径: R=11000.0米 (6)斜交角度:90° (7)地震烈度:7度三、主要材料: (一)上部结构 1.混凝土:现浇预应力混凝土箱梁为 60 号混凝土，桥面铺装为 50 号防水混凝土,孔道压浆为 50 号水泥浆，防撞护栏为 30 号混凝土。砂、石骨料宜就地取材,但应经过试验,并符合<<公路桥涵施工技术法律规范>>第十章第一节的有关条文要求。 2.预应力材料:纵向预应力和横向预应力分别采纳高强度低松驰 270 级 Φj15.24 毫米和 Φj12.70 毫米钢绞线。标准强度 Rby≥1860MPa, 张拉控制应力 σk=1395 Mpa，初始载荷为 70%持续 1000 小时的松驰值≤2.5%；竖向预应力采纳40Si2MnMoV 高强精轧螺纹钢筋，直径 25cm，张拉力为 32.4 吨（张拉控制应力为 σk=660Mpa）。 ３.锚具及其附件:钢绞线锚具采纳 OVM 锚具及配套锚垫板、螺旋筋，或其它经过省部级鉴定的专业厂家同类型产品。竖向预应力采纳 YGM 锚具。 4.普通钢材:普通钢筋直径≥12mm 者用Ⅱ级钢筋,直径<12mm 者用Ⅰ级钢筋,钢板采纳 16Mn 或 A3 钢. 5.伸缩缝:采纳经省部级鉴定的专业厂家产品。本图按毛勒伸缩缝的有关技术指标...
