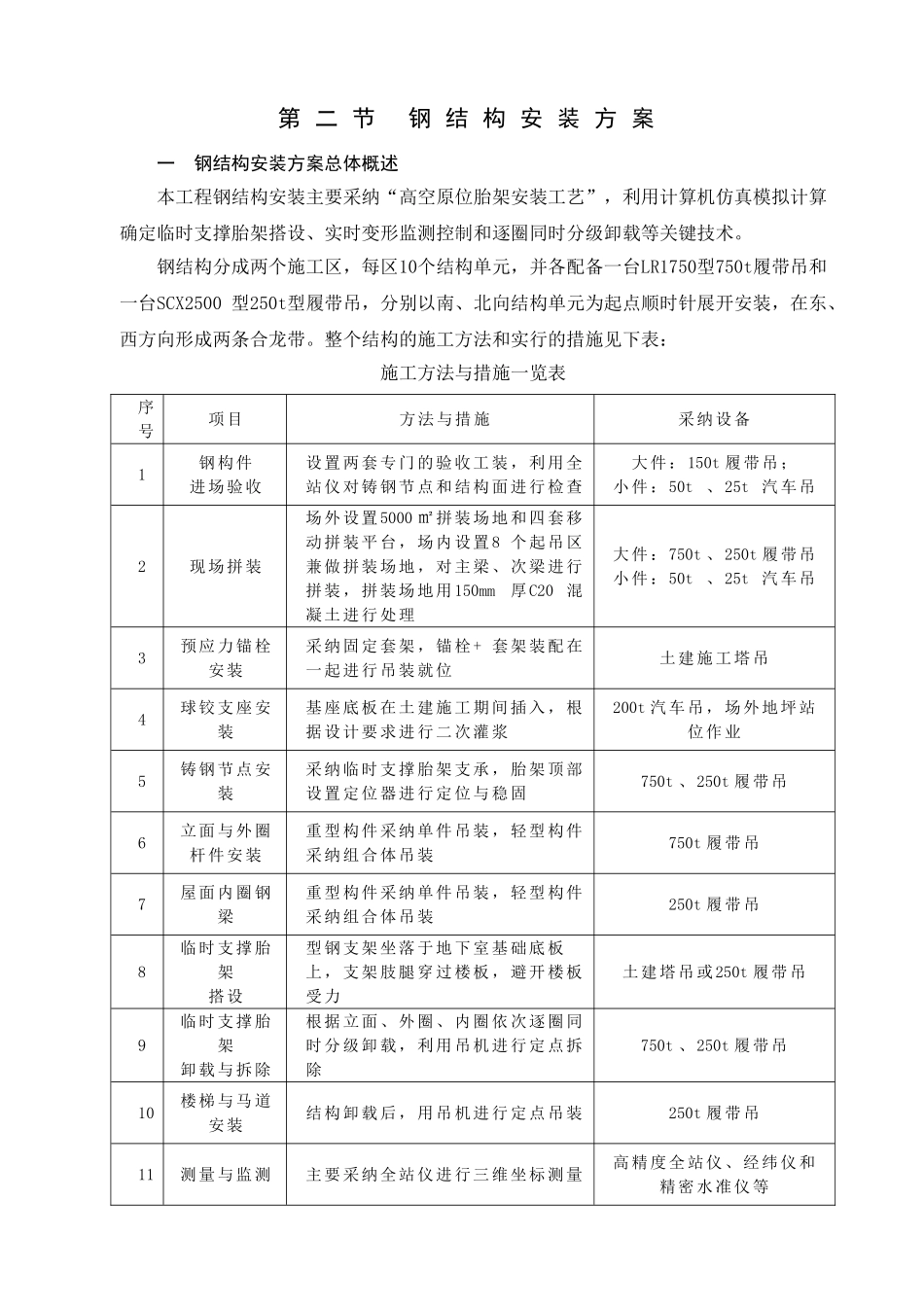

第 二 节 钢 结 构 安 装 方 案 一 钢结构安装方案总体概述本工程钢结构安装主要采纳“高空原位胎架安装工艺”，利用计算机仿真模拟计算确定临时支撑胎架搭设、实时变形监测控制和逐圈同时分级卸载等关键技术。钢结构分成两个施工区，每区10个结构单元，并各配备一台LR1750型750t履带吊和一台SCX2500 型250t型履带吊，分别以南、北向结构单元为起点顺时针展开安装，在东、西方向形成两条合龙带。整个结构的施工方法和实行的措施见下表： 施工方法与措施一览表序号项目方法与措施采纳设备1钢构件进场验收设置两套专门的验收工装，利用全站仪对铸钢节点和结构面进行检查大件：150t 履带吊；小件：50t 、25t 汽车吊2现场拼装场外设置5000 ㎡拼装场地和四套移动拼装平台，场内设置 8 个起吊区兼做拼装场地，对主梁、次梁进行拼装，拼装场地用150mm厚C20 混凝土进行处理大件：750t 、250t 履带吊小件：50t 、25t 汽车吊3预应力锚栓安装采纳固定套架，锚栓+ 套架装配在一起进行吊装就位土建施工塔吊4球铰支座安装基座底板在土建施工期间插入，根据设计要求进行二次灌浆200t 汽车吊，场外地坪站位作业5铸钢节点安装采纳临时支撑胎架支承，胎架顶部设置定位器进行定位与稳固750t 、250t 履带吊6立面与外圈杆件安装重型构件采纳单件吊装，轻型构件采纳组合体吊装750t 履带吊7屋面内圈钢梁重型构件采纳单件吊装，轻型构件采纳组合体吊装250t 履带吊8临时支撑胎架搭设型钢支架坐落于地下室基础底板上，支架肢腿穿过楼板，避开楼板受力土建塔吊或250t 履带吊9临时支撑胎架卸载与拆除根据立面、外圈、内圈依次逐圈同时分级卸载，利用吊机进行定点拆除750t 、250t 履带吊10楼梯与马道安装结构卸载后，用吊机进行定点吊装250t 履带吊11测量与监测主要采纳全站仪进行三维坐标测量高精度全站仪、经纬仪和精密水准仪等12焊接施工主要采纳半自动CO2气体保护焊CO2焊机13油漆涂装在地面拼装中或吊装前完成第一道面漆，在结构安装完成后涂装第二道面漆。立面油漆涂装采纳移动操作架，屋面采纳主梁下 挂长形吊篮进行作业喷涂机、空压机14上人通道设置立面背峰下方采纳移动式操作架；屋面采纳特制爬梯和型钢操作平台组合/15吊机行走道路铺设场内外地坪行走道路：场内外的临时环形道路宽度分别为10m 和12m ，碾压夯实两遍后铺设300mm毛石+150mm 碎石+50mm砂+ 专用路基箱楼板上行走道路：在楼板柱顶上设置架空钢平台，并上铺专用路基...
