6层框架教学楼毕业设计计算书

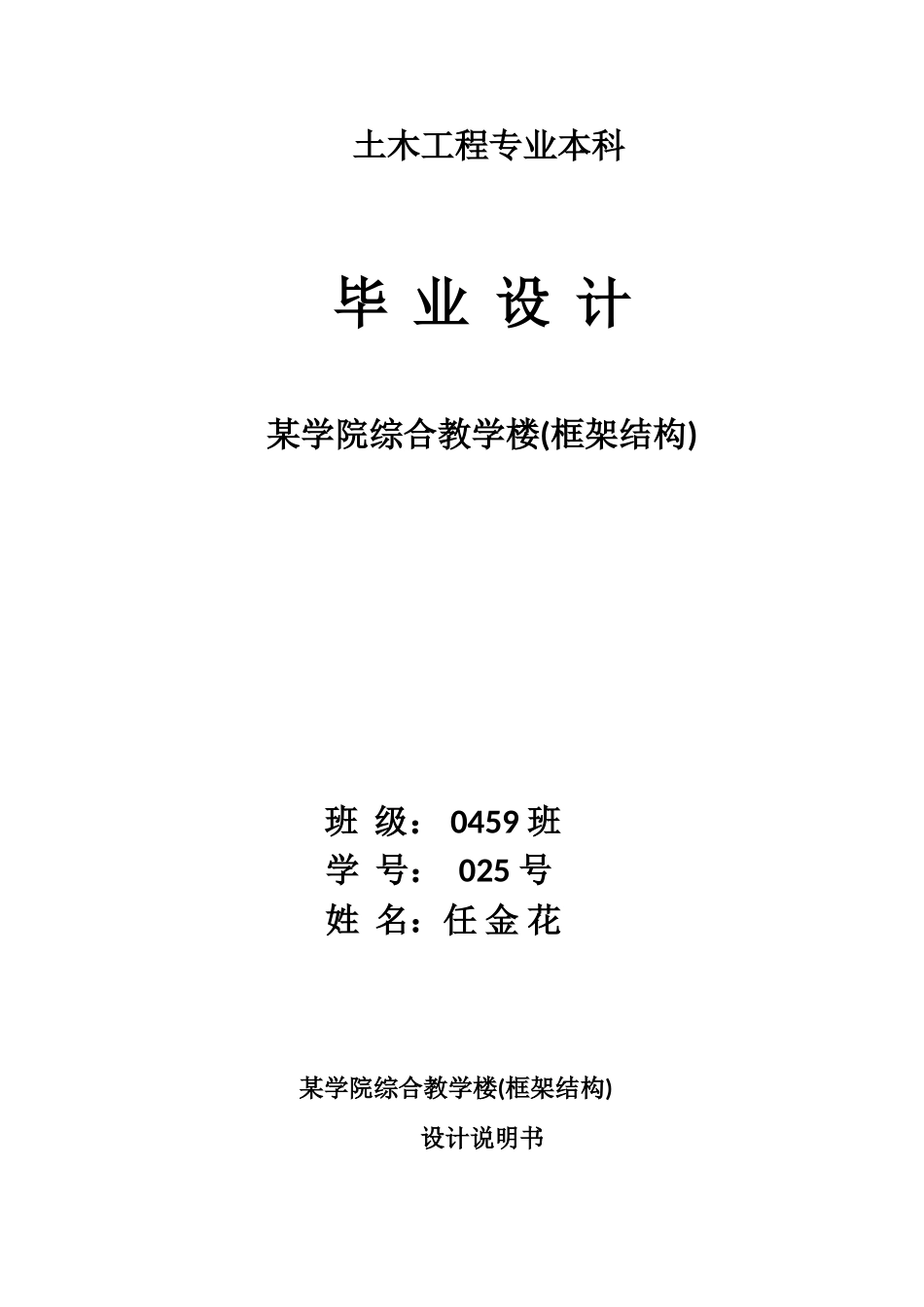

土木工程专业本科毕 业 设 计某学院综合教学楼(框架结构)班 级： 0459 班学 号： 025 号姓 名：任 金 花 某学院综合教学楼(框架结构)设计说明书一、 建筑设计二、 结构设计建筑设计一、 工程概况;该工程为某学院综合教学楼，该教学楼工程已经城市规划局审定批准。该综合教学楼为钢筋混凝土框架结构，建筑面积为：4064.1m2,层高为:3.9m，总层数为 6 层。二、 建筑说明1、建筑布置：供学生上课的教室（32-34 个），语言教室（1-2 个），计算机房及办公室（2 个），电教室及办公室（1-2 个），资料室及办公室（2 个），每层设老师休息室 1 个，男女厕所各 1 个。2、平面处理平面柱网采纳 3.6m*6.0m 及 3.6m*3.0m 柱网，横向 3 跨，跨度为 15.0m，纵向为 12 跨，跨度为 43.2m，布置整齐。3、立面处理因综合教学楼布置较整齐，立面没有高低凹凸之感，以平面为主，外墙采纳外墙涂料喷涂，对窗户及雨棚等加以颜色区别，起点缀作用。4、基础处理基础采纳 C30 钢筋混凝土条形基础，C10 混凝土垫层 100mm 厚，基底标高为:-2.3m。5、交通布置采纳内走廊布置，设一个楼梯，供交通使用。6、采光为保证各教室的采光度，采纳天然采光及照明辅助方式，窗采纳塑钢，门采纳木材。7、通风、水电暖部分通风采纳自然通风，全楼均用热水采暖，除走廊用吸顶灯外，其他均用日光灯照明，门厅可设壁灯，各房间均有插座。三、 工程做法及说明1、内墙:采纳普通内墙涂料，做法详见 05J12、外墙:采纳高级外墙涂料喷涂墙面，做法详见 05J13、屋面:三毡四油撒绿豆砂，150mm 厚 1：8 水泥焦渣找坡，冷底子油热沥青各一道，20mm 厚的水泥砂浆找坡，40mm 厚的钢筋混凝土整浇层，预应力空心板，吊项。4、楼面:水磨石地面，50mm 厚钢筋混凝土整浇层，预应力空心板，吊项。5、地面:厕所地面铺瓷砖；语言教室、计算机房、电教室铺木地板；其余地面均为水磨石地面，做法详见 05J16、顶棚: 做法详见 05J17、其他: 做法详见 05J1结构设计一、 设计资料二、 结构方案论证三、 结构选型及主要工程做法四、 结构布置及结构计算简图确定五、 荷载计算六、 内力计算七、 内力组合八、 截面设计九、 楼面设计十、 基础设计十一、绘制施工图一、 设计资料1、设计标高：室内设计标高为：室外高差 450mm2、工程地质条件：建筑物场地位于渭河II 级阶地上，地形较平坦，勘测表明，场地地层从上到下由素填土和黄土状土构成，其中素...
