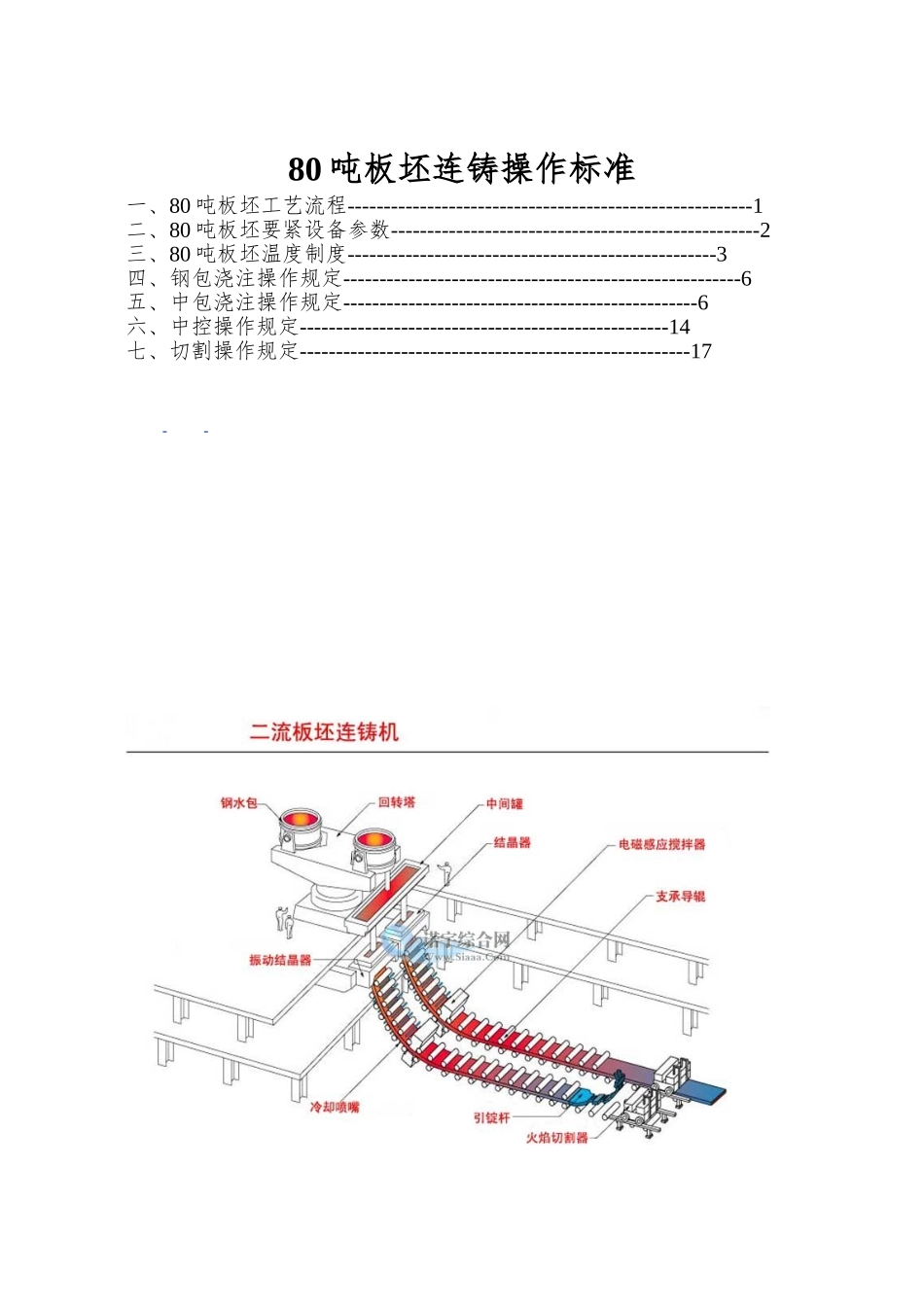

80吨板坯连铸操作标准

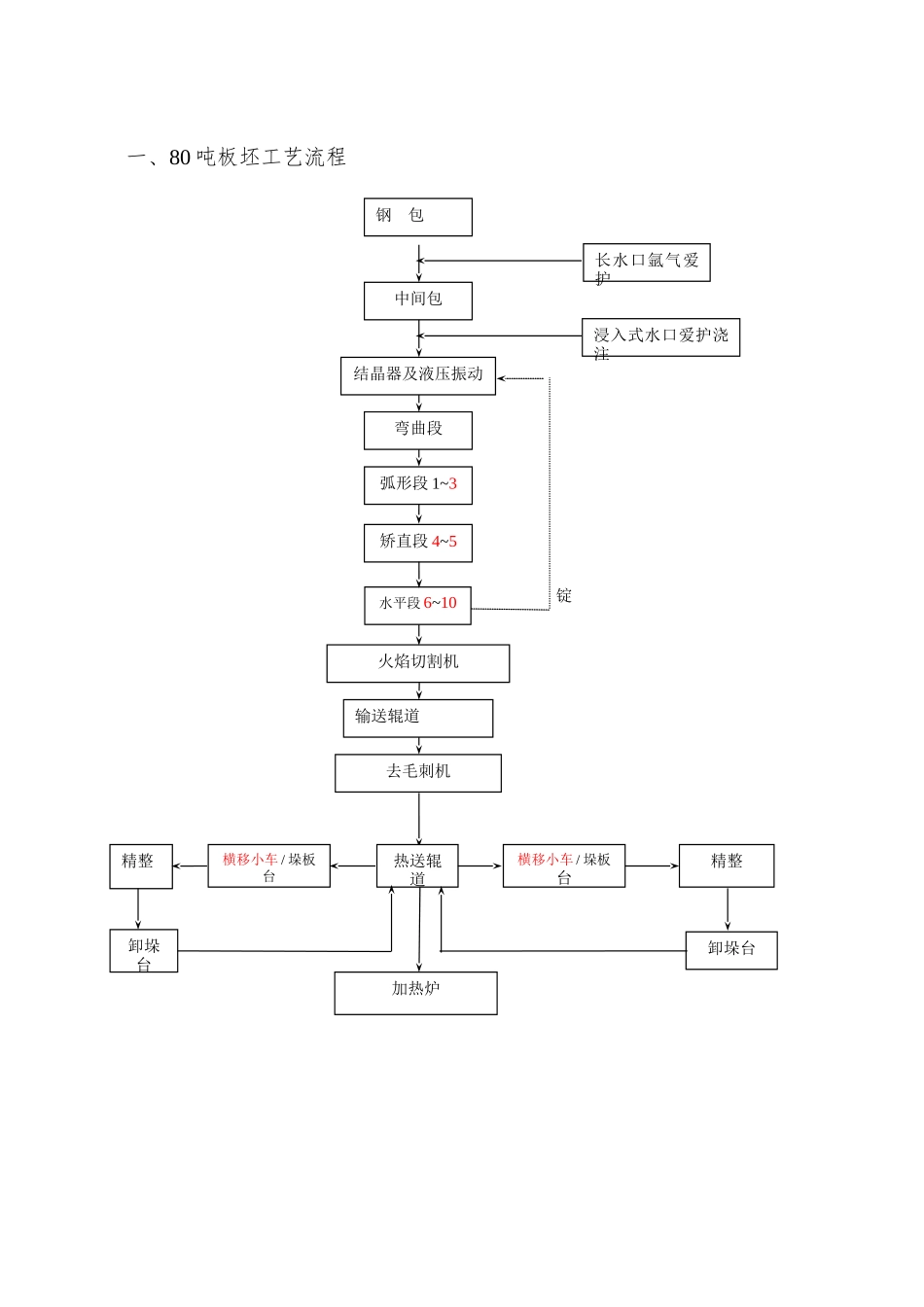

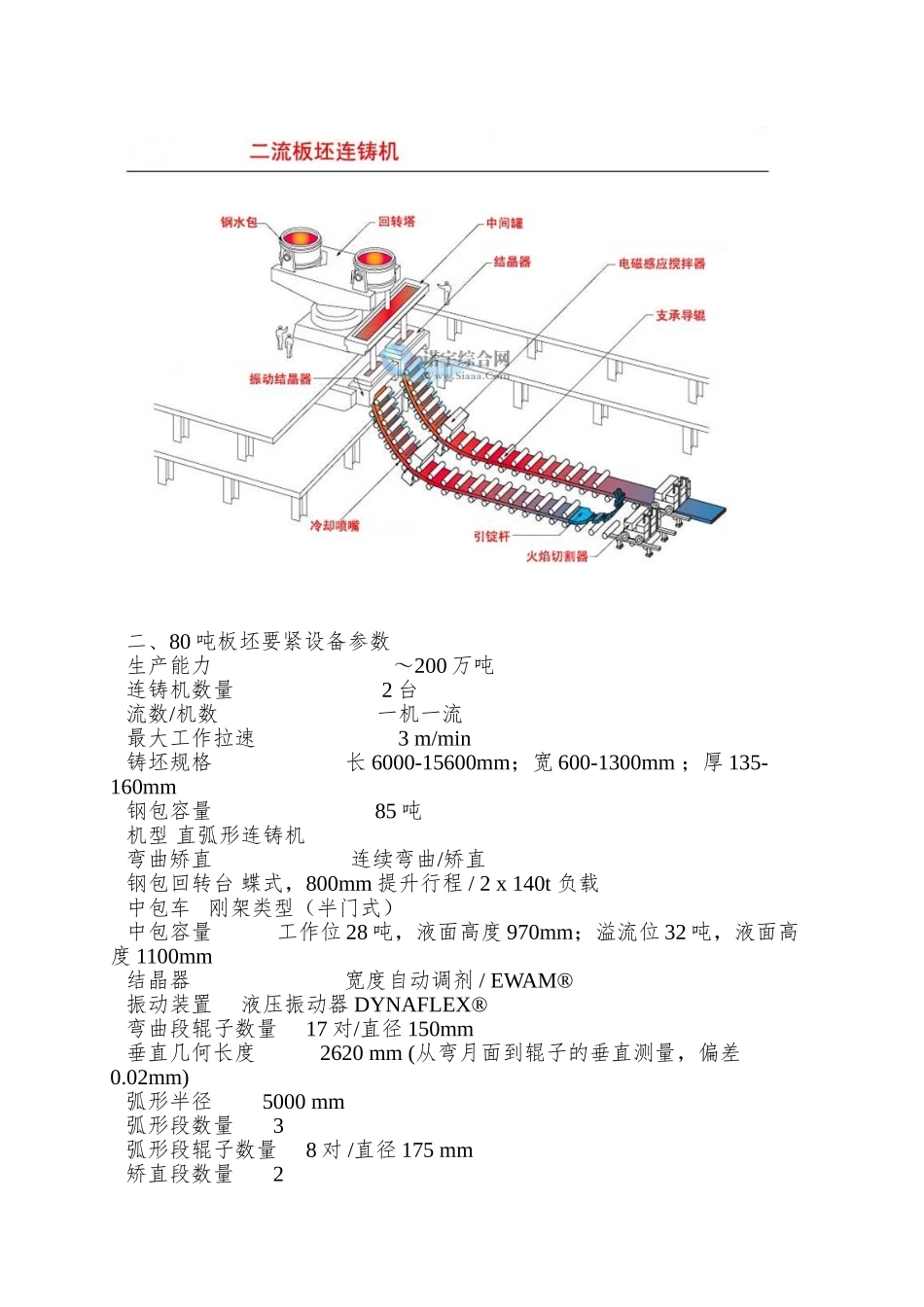

80 吨板坯连铸操作标准一、80 吨板坯工艺流程--------------------------------------------------------1二、80 吨板坯要紧设备参数---------------------------------------------------2三、80 吨板坯温度制度---------------------------------------------------3四、钢包浇注操作规定-------------------------------------------------------6五、中包浇注操作规定-------------------------------------------------6六、中控操作规定---------------------------------------------------14七、切割操作规定------------------------------------------------------17 一、80 吨板坯工艺流程钢 包长水口氩气爱护中间包浸入式水口爱护浇注结晶器及液压振动弯曲段弧形段 1~3矫直段 4~5水平段 6~10火焰切割机输送辊道去毛刺机热送辊道加热炉横移小车 / 垛板台精整卸垛台精整卸垛台横移小车 / 垛板台锭二、80 吨板坯要紧设备参数生产能力 ～200 万吨连铸机数量 2 台流数/机数 一机一流最大工作拉速 3 m/min 铸坯规格 长 6000-15600mm；宽 600-1300mm ；厚 135-160mm 钢包容量 85 吨 机型 直弧形连铸机弯曲矫直 连续弯曲/矫直钢包回转台 蝶式，800mm 提升行程 / 2 x 140t 负载中包车 刚架类型（半门式）中包容量 工作位 28 吨，液面高度 970mm；溢流位 32 吨，液面高度 1100mm结晶器 宽度自动调剂 / EWAM®振动装置液压振动器 DYNAFLEX®弯曲段辊子数量17 对/直径 150mm垂直几何长度 2620 mm (从弯月面到辊子的垂直测量，偏差0.02mm)弧形半径 5000 mm弧形段数量 3弧形段辊子数量8 对 /直径 175 mm 矫直段数量 2矫直段辊子数量 7+1 对 /直径 200mm水平段数量 5水平段辊子数量6+2 对 /直径 200mm (无驱动和有驱动)冶金长度 (铸机) ～22.5 m 浇铸平台标高 ～ + 8750 mm水平段辊子高度 ～+ 800 mm 引锭杆系统 下装式火焰切割机 2 个切割燃烧器切割辊道单个驱动 / 辊子直径 400mm去毛刺 旋转式切割长度 (135 mm) 9.0～15.6 m板坯切割长度(160 mm) 6.0 m三、80 吨板坯温度制度1、液相线温度液相线温度运算公式：TL = 1536.6 - X （i） * % E （i）式中 X 为如下表格中的常量。X (i)90828688,486,184,283,282,3% C< 0,0250,025-0,050,05-0,1010,0101-0,500,501-0,600,601-0,700,701-0,800,801-1,0%E (i)SiMnPSCrNiMoCuAlNT...
