8万吨-年甲醛装置工程钢结构吊装方案

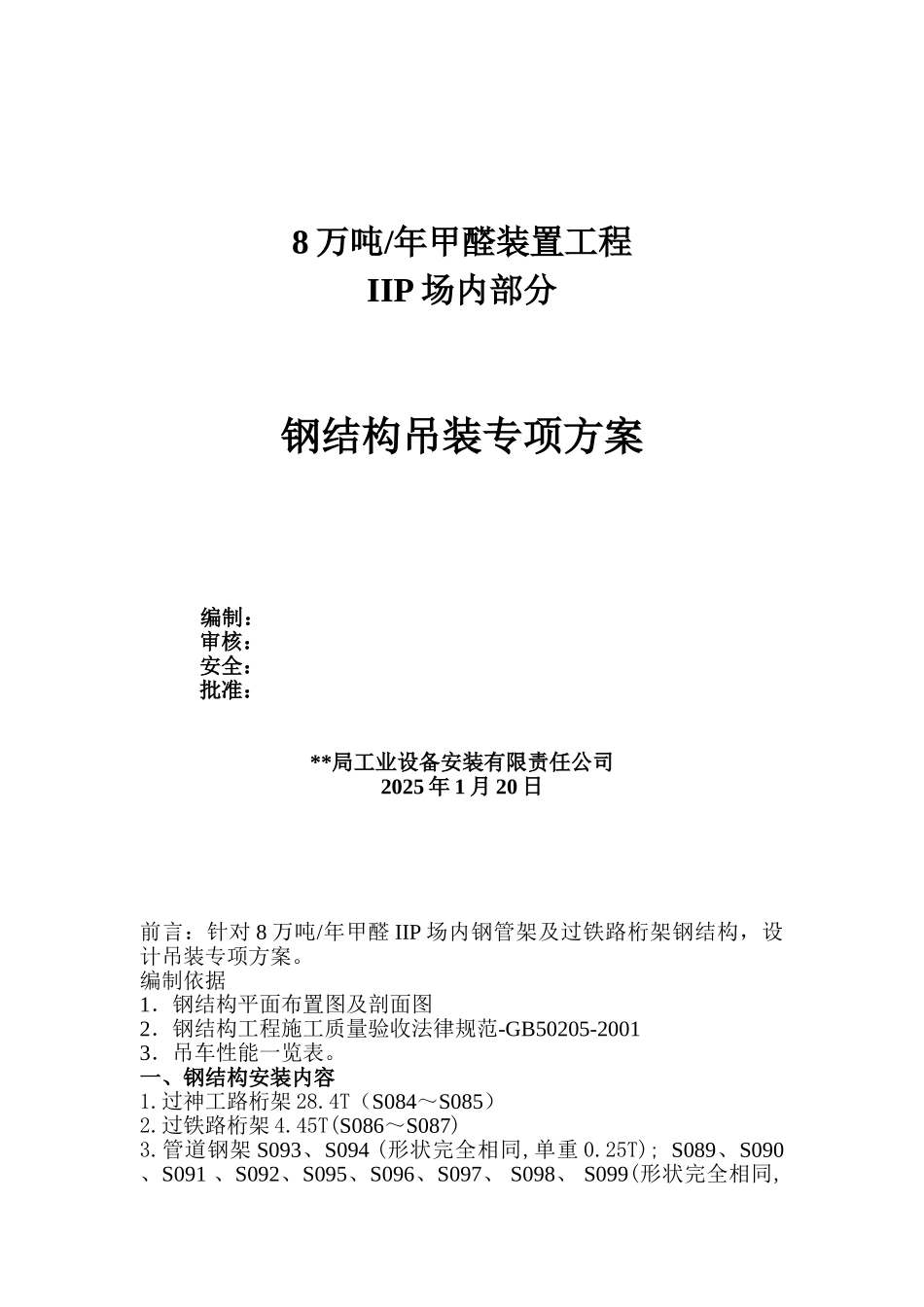

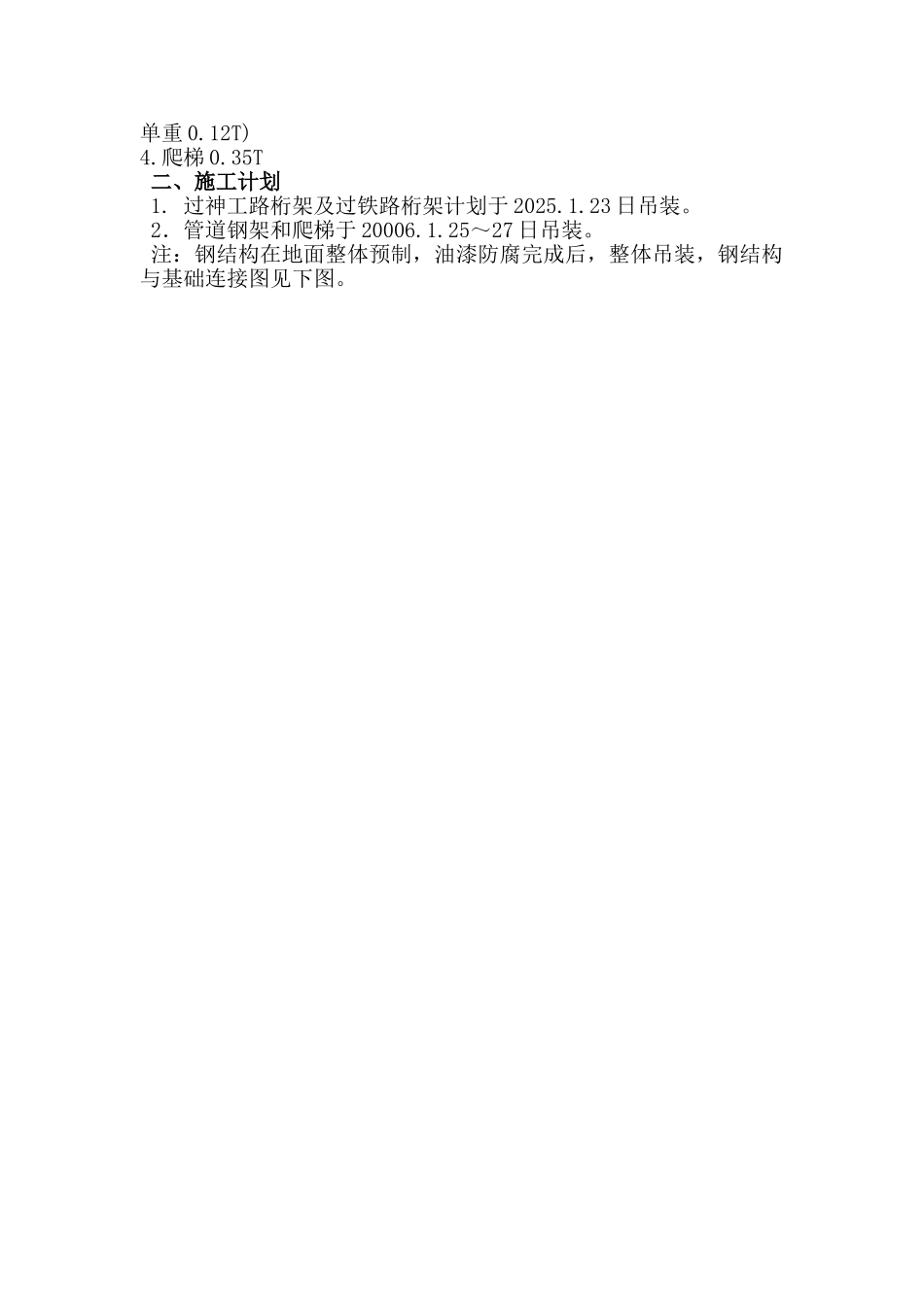

8 万吨/年甲醛装置工程IIP 场内部分钢结构吊装专项方案 编制： 审核： 安全： 批准：**局工业设备安装有限责任公司2025 年 1 月 20 日前言：针对 8 万吨/年甲醛 IIP 场内钢管架及过铁路桁架钢结构，设计吊装专项方案。编制依据1．钢结构平面布置图及剖面图2．钢结构工程施工质量验收法律规范-GB50205-20013．吊车性能一览表。一、钢结构安装内容1.过神工路桁架 28.4T（S084～S085）2.过铁路桁架 4.45T(S086～S087)3.管道钢架 S093、S094 (形状完全相同,单重 0.25T); S089、S090 、S091 、S092、S095、S096、S097、 S098、 S099(形状完全相同,单重 0.12T)4.爬梯 0.35T二、施工计划1. 过神工路桁架及过铁路桁架计划于 2025.1.23 日吊装。2．管道钢架和爬梯于 20006.1.25～27 日吊装。 注：钢结构在地面整体预制，油漆防腐完成后，整体吊装，钢结构与基础连接图见下图。 桁 架 及 管 道 钢 架 平 面 图桁 架 立 面 图三 钢 结 构 吊 装 数 据 一 览 表序号名 称跨距（m）总重（ T）吊 装形 式吊 车 型 号吊 车 型 号吊 车 1最大半径吊 车杆 长吊车 2最大半径吊 车 杆长（ m ）1S084 ～ S08548.628.4双 机抬 吊QY100H-11545QY65K7422S086 ～ S08714.34.45单 机吊 装QY100H-11545四 吊 装 站 位 布 置 图 S086 ～ S087吊 装 站 位 布 置 图 S084 ～ S085五 吊装计算:(一)双机吊装计算1. 计算钢结构重心位置SO84～SO85 桁架与 SO86～SO87 桁架形状图形左右上下对称,重心位置在结构几何位置,重心位置见吊装布置图.2. SO84～SO85 桁架计算吊装载荷 P P=(Q+q)K1K2=(28.4+1)×1.1×1.1=35.6 F1=F2=1/2P=17.8TP:吊装载荷Q:吊装钢结构重量为 28.4Tq:吊索和钩头重量为 T;K1: 动载系数,一般取 1.1;K2: 不平衡系数,一般取 1.1;QY100H-1 吊车 20 米工作能力为 58T>17.8T,满足要求。QY65K 吊车 20 米工作能力为 36T>17.8T,满足要求。3 计算起升高度 HH=H1+ H2+ H3+ H4=27.3m 吊带长 8m,去掉捆扎长度 1m,实际吊带长度 7m,钢结构宽 3m,即H1=7*sin(cos-1(1.5/7))=6.84mH2=钢结构高度 3m,H3=钢结构就位时与基础间操作空间,一般取 0.2m;H4=钢结构立柱高度 17.25m4 计算吊臂长度 LL1=((H-h+B)2+(R+r)2)1/2 =((27.3-3.75+4)2+(10+1.3)2)1/2=29.8mL2=((27.3-2.8+4)2+(10+1)2)1/2=30.5mh:吊车回转中心高度B:吊车滑轮组的作...
