9层框架宾馆结构设计计算书

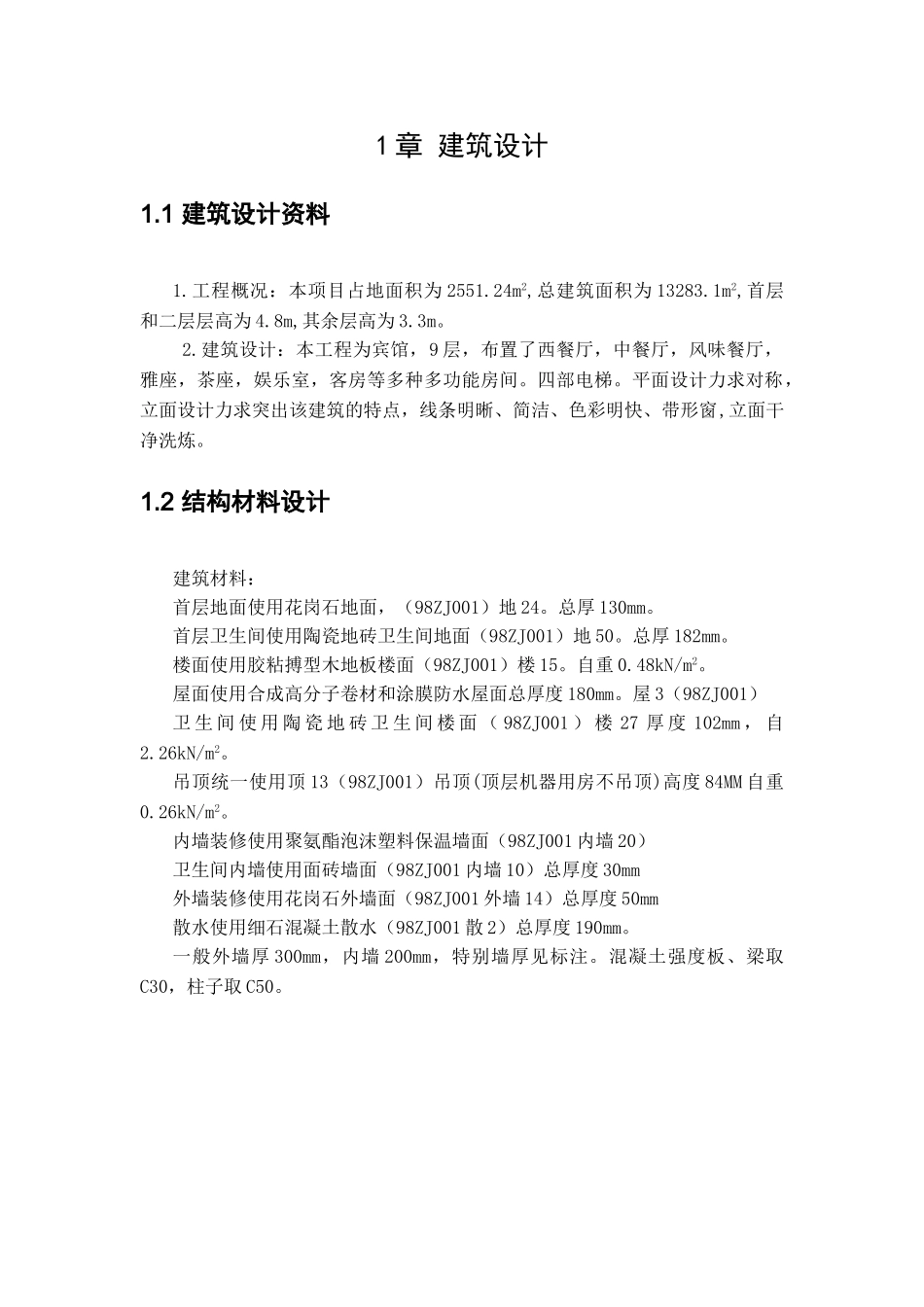

1 章 建筑设计1.1 建筑设计资料1.工程概况：本项目占地面积为 2551.24m2,总建筑面积为 13283.1m2,首层和二层层高为 4.8m,其余层高为 3.3m。 2.建筑设计：本工程为宾馆，9 层，布置了西餐厅，中餐厅，风味餐厅，雅座，茶座，娱乐室，客房等多种多功能房间。四部电梯。平面设计力求对称，立面设计力求突出该建筑的特点，线条明晰、简洁、色彩明快、带形窗,立面干净洗炼。1.2 结构材料设计建筑材料：首层地面使用花岗石地面，（98ZJ001）地 24。总厚 130mm。首层卫生间使用陶瓷地砖卫生间地面（98ZJ001）地 50。总厚 182mm。楼面使用胶粘搏型木地板楼面（98ZJ001）楼 15。自重 0.48kN/m2。屋面使用合成高分子卷材和涂膜防水屋面总厚度 180mm。屋 3（98ZJ001）卫 生 间 使 用 陶 瓷 地 砖 卫 生 间 楼 面 （ 98ZJ001 ） 楼 27 厚 度 102mm ， 自2.26kN/m2。吊顶统一使用顶 13（98ZJ001）吊顶(顶层机器用房不吊顶)高度 84MM 自重0.26kN/m2。内墙装修使用聚氨酯泡沫塑料保温墙面（98ZJ001 内墙 20）卫生间内墙使用面砖墙面（98ZJ001 内墙 10）总厚度 30mm外墙装修使用花岗石外墙面（98ZJ001 外墙 14）总厚度 50mm散水使用细石混凝土散水（98ZJ001 散 2）总厚度 190mm。一般外墙厚 300mm，内墙 200mm，特别墙厚见标注。混凝土强度板、梁取C30，柱子取 C50。第 2 章 结构选型及布置2.1 结构设计概述建筑结构设计是土木工程专业学生的必修专业课,通过本课程的学习,使学生掌握建筑结构设计的设计计算方法,为学习相关课程和毕业设计打下基础。 2.2 结构的材料及尺寸（一）梁柱尺寸1 ． 梁 高 hb=(1/12~1/8)lb ， 三 ~ 九 层 梁 650mm×300mm, 建 筑 突 出 的 部 分 梁600mm×300mm，属于横纵双向承重体系框架梁。。2．柱截面尺寸本工程为现浇钢筋混凝土结构，7 度设防，高度>30m，抗震等级为二级，取⑤轴线一榀框架，各柱梁的线刚度经计算后见下图所示。根据地质情况先假设基础顶面距离室外地面为 500mm，由此可得底层层高为 5.9m，其中在求梁截面惯性矩时考虑到现浇楼板的作用取 I=2I0，I0为不考虑楼板翼缘作用的梁截面惯性矩。AB，CD 跨梁：BC 跨梁：DE，EF 跨梁：GF 跨梁：3，柱的尺寸确定：此建筑高度大于 30m，7 度设防，抗震等级二级，则柱的边长，柱的混凝土强度取为 C50，，（a为考虑地震作用产生的轴力的放大系数，7 度时取 1.05~1.1，S 为柱的负...
