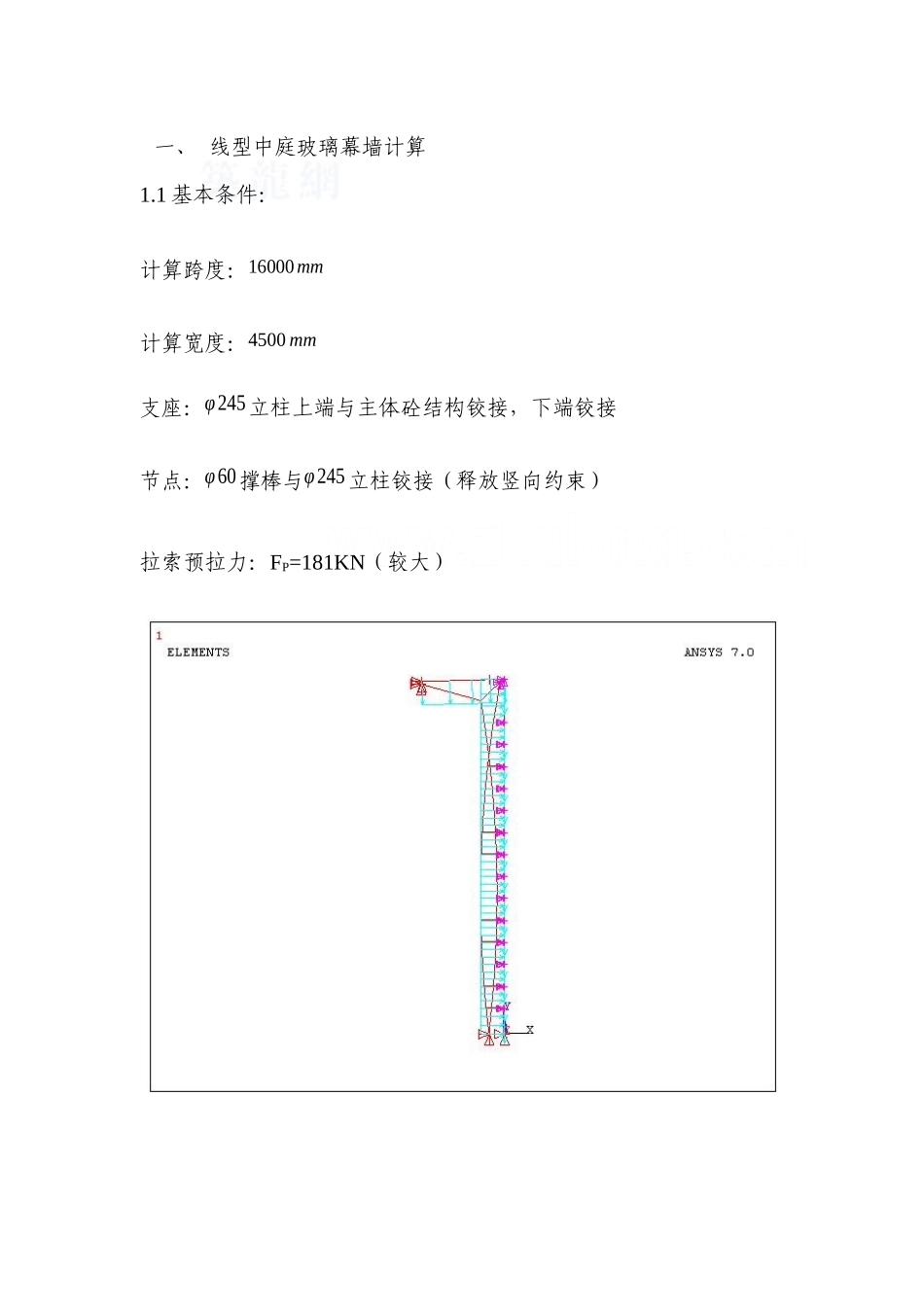

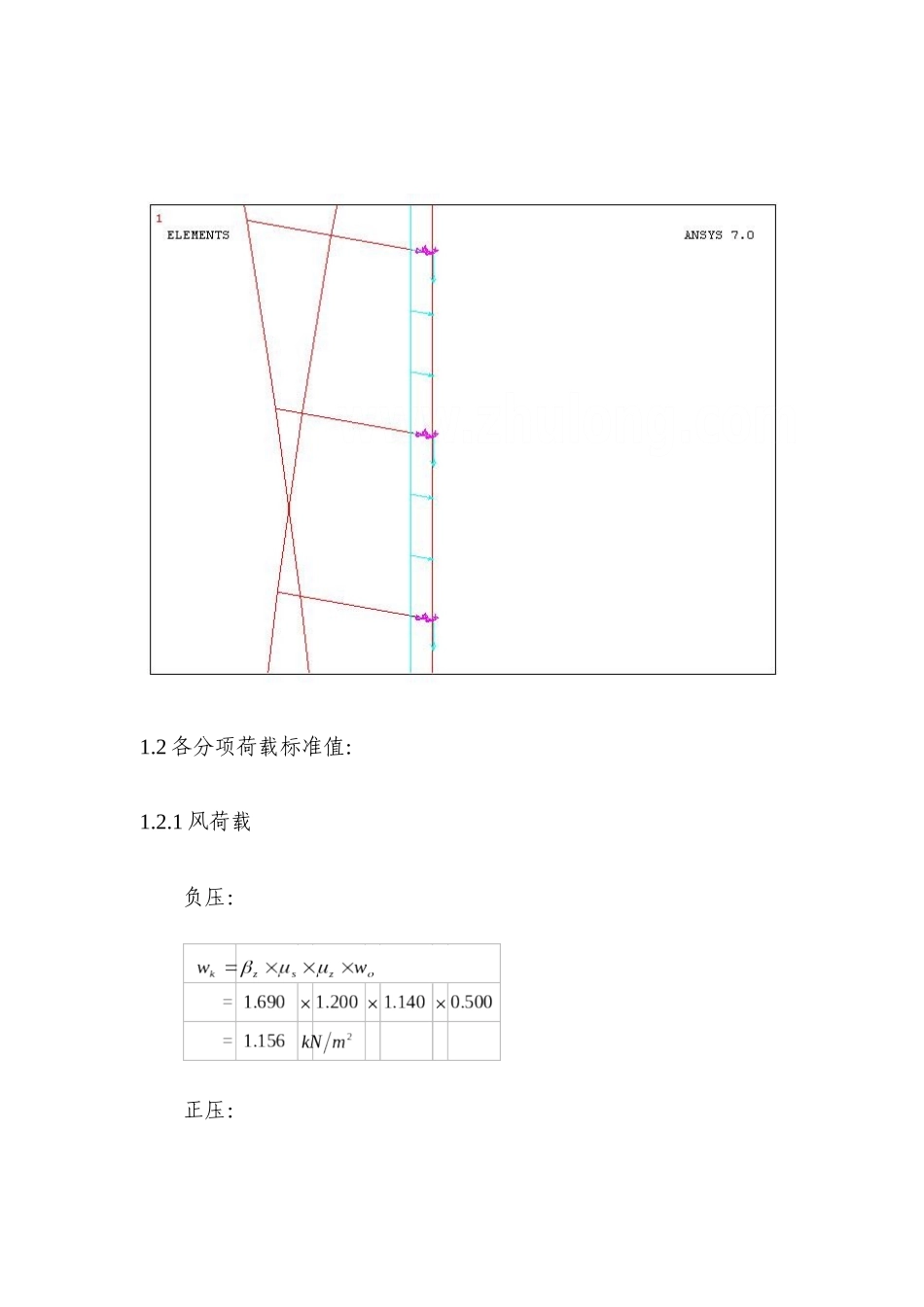

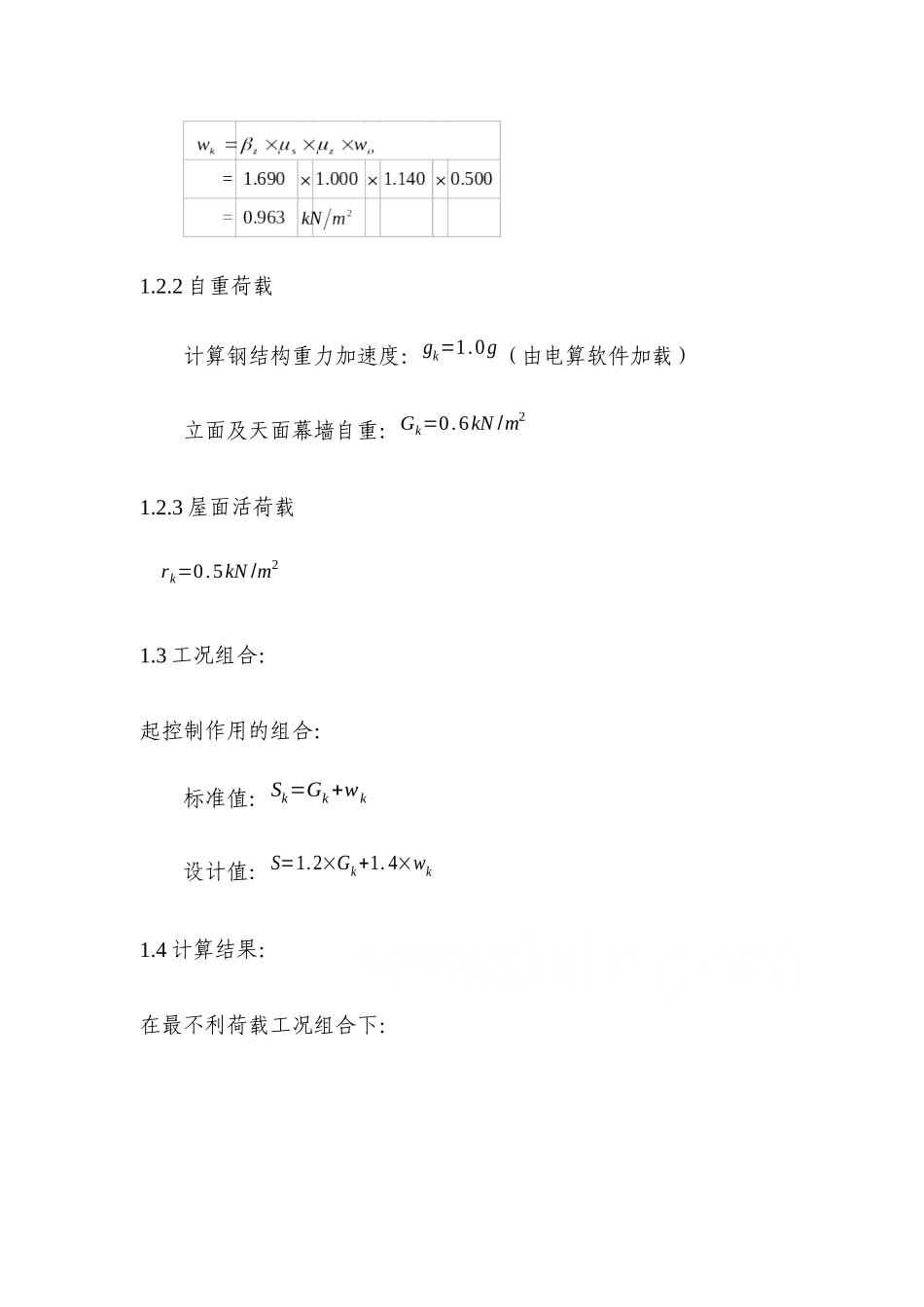

一、 线型中庭玻璃幕墙计算1.1 基本条件：计算跨度：16000mm 计算宽度：4500 mm支座：φ245立柱上端与主体砼结构铰接，下端铰接节点：φ60撑棒与φ245立柱铰接（释放竖向约束）拉索预拉力：FP=181KN（较大）1.2 各分项荷载标准值：1.2.1 风荷载负压：正压：1.2.2 自重荷载计算钢结构重力加速度：gk=1.0g（由电算软件加载）立面及天面幕墙自重：Gk=0.6kN /m21.2.3 屋面活荷载 rk=0.5kN /m21.3 工况组合：起控制作用的组合：标准值：Sk=Gk+wk设计值：S=1.2×Gk+1. 4×wk1.4 计算结果：在最不利荷载工况组合下：1.4.1φ245×16立柱应力等值线图（应力云图） 单位：Mpa最大应力值为：184.445Mpa184.445Mpa＜Q235 钢材强度设计值 215.0Mpa 强度满足要求。1.4.2φ60×5撑棒应力等值线图（应力云图） 单位：Mpa最大应力值为：17.691Mpa17.691Mpa＜Q235 钢材强度设计值 215.0Mpa强度满足要求。1.4.3 拉索拉力 φ28拉索拉力 单位：N拉索最大拉力263.795 kN ，263.795 kN≤484.01.8 =268.889kN(φ28拉索最小破断力 484kn)，拉索强度满足要求。1.4.3 位移等值线图（位移云图） 单位：mm最大位移为：86.029mm 86.029mm≤16000200=80.0mm1.4.3 支座编号及支座反力支座编号：支座反力： 单位：N ，N⋅mm负压（负风压+自重）支座X 方向反力Y 方向反力编号FXFY1 -71710 104942 2-25625 -335930 3 -20899 285650 正压（正风压+自重）支座X 方向反力Y 方向反力编号FXFY1 59230 15599 222905 -359980 3 15581 399690
