arcgis-在权属调查中的应用

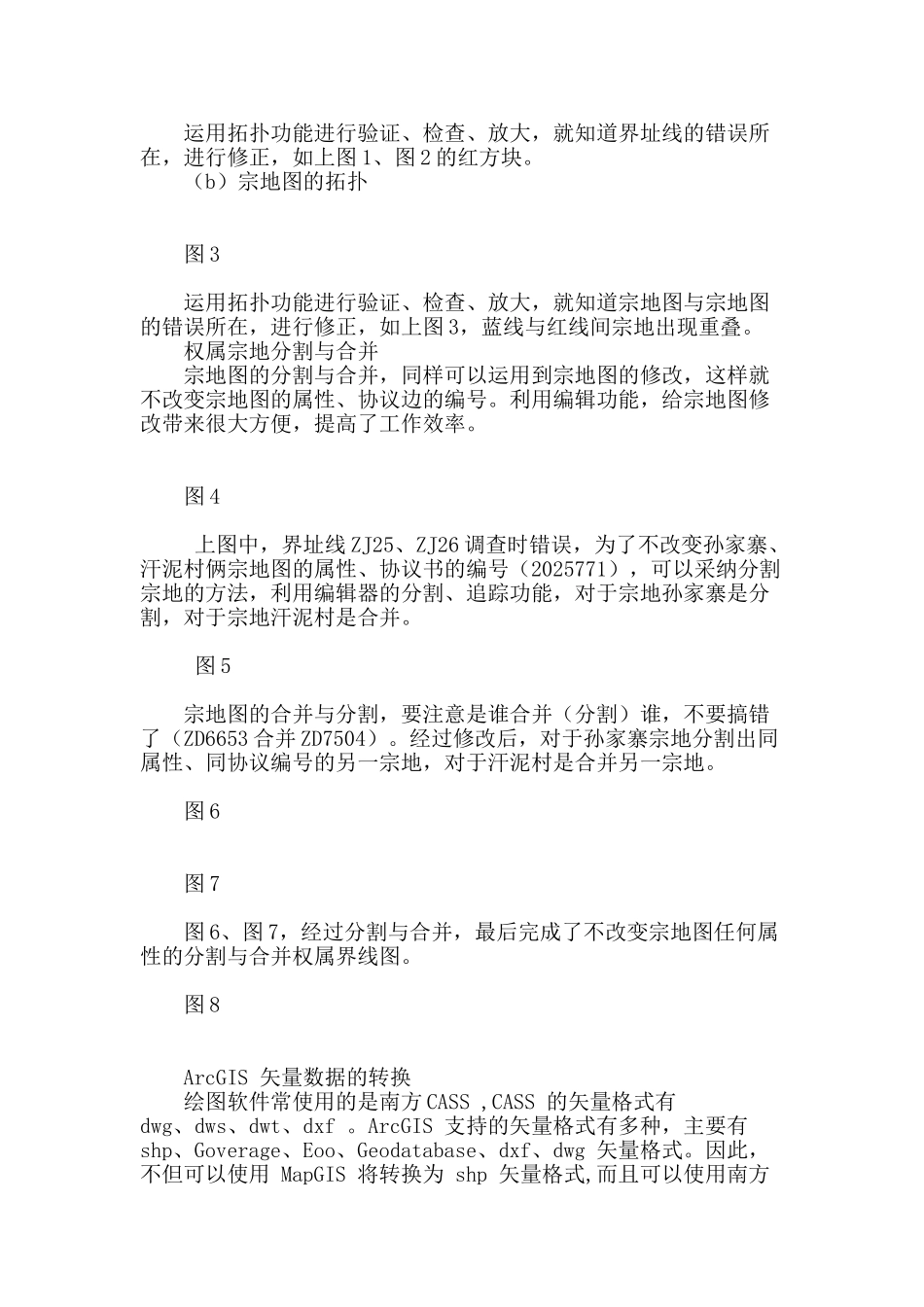

ArcGIS 在权属调查中的应用ArcGIS 在权属调查中的应用 摘要：ArcGIS 在权属调查中拓扑的运用，宗地图的分割与合并，数据矢量格式的转换。通过本文介绍，能灵活应用于生产过程中。 关键词：ArcGIS ；拓扑；宗地图分割与合并；格式转换。 Abstract: in the property investigation of ArcGIS topology used, Clan Map Segmentation and merging, vector data format conversion. Through this introduction, can be flexibly applied in production process. Key words: ArcGIS; topology; Clan Map Segmentation and merging; format conversion. 中图分类号：TU19 引言 ArcGIS 是对数据的法律规范、组织与管理，便于绘图数据的质量保证、数据的重复利用、数据成图建库。ArcGIS 是实现制图与数据建库一体化的最佳，以及强大功能，广泛应用于地理信息系统、测绘工程、城市规划、土地资源管理、地质工程、市政工程、遥感科学等领域。 界址线、宗地拓扑 ArcGIS 运用拓扑学的原理，引入了拓扑规则，要素之间相连关系、连接关系、相交关系、重叠关系、悬挂关系、拓扑要素的容限值，精度等级。在一个球面上任选一些点用不相交的线把它们连接起来，这样球面就被这些线分成许多块。在拓扑变换下，点、线、块的数目仍和原来的数目一样，这就是拓扑等价。一般地说，对于任意形状的闭合曲面，只要不把曲面撕裂或割破，他的变换就是拓扑变换，就存在拓扑等价。 在权属调查中宗地图的形成、地图的图斑、各类面积计算等同样存在拓扑的等价关系，应用拓扑规则，使得建立的地理信息，宗地信息，面积计算提供了严格的检查、修正功能，各类面积计算精度更高。 （a）界址线的拓扑 图 1 图 2 运用拓扑功能进行验证、检查、放大，就知道界址线的错误所在，进行修正，如上图 1、图 2 的红方块。 （b）宗地图的拓扑 图 3 运用拓扑功能进行验证、检查、放大，就知道宗地图与宗地图的错误所在，进行修正，如上图 3，蓝线与红线间宗地出现重叠。 权属宗地分割与合并 宗地图的分割与合并，同样可以运用到宗地图的修改，这样就不改变宗地图的属性、协议边的编号。利用编辑功能，给宗地图修改带来很大方便，提高了工作效率。 图 4 上图中，界址线 ZJ25、ZJ26 调查时错误，为了不改变孙家寨、汗泥村俩宗地图的属性、协议书的编号（2025771），可以采纳分割宗地的方法，利用编辑器的分割、追踪功能，对...
