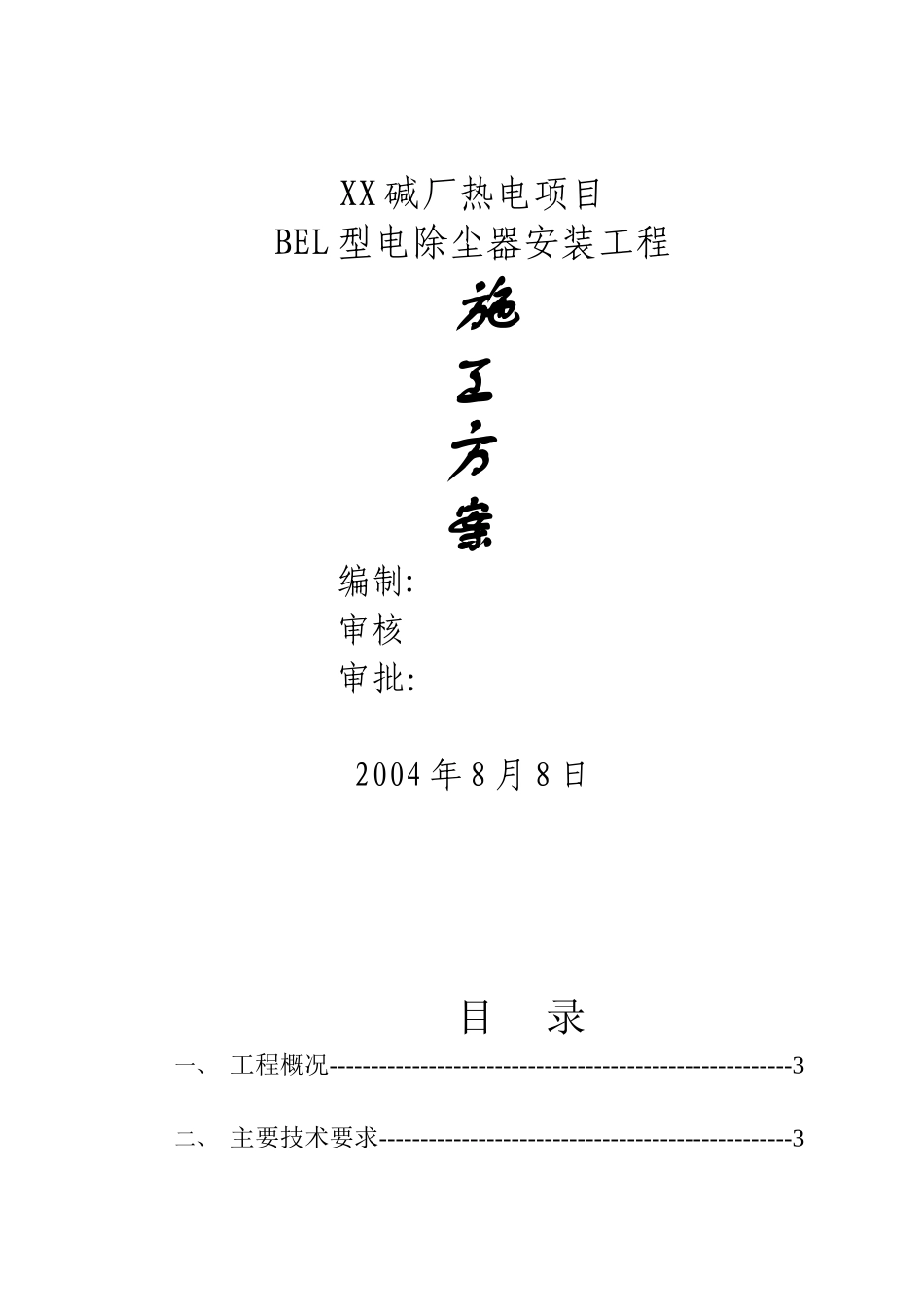

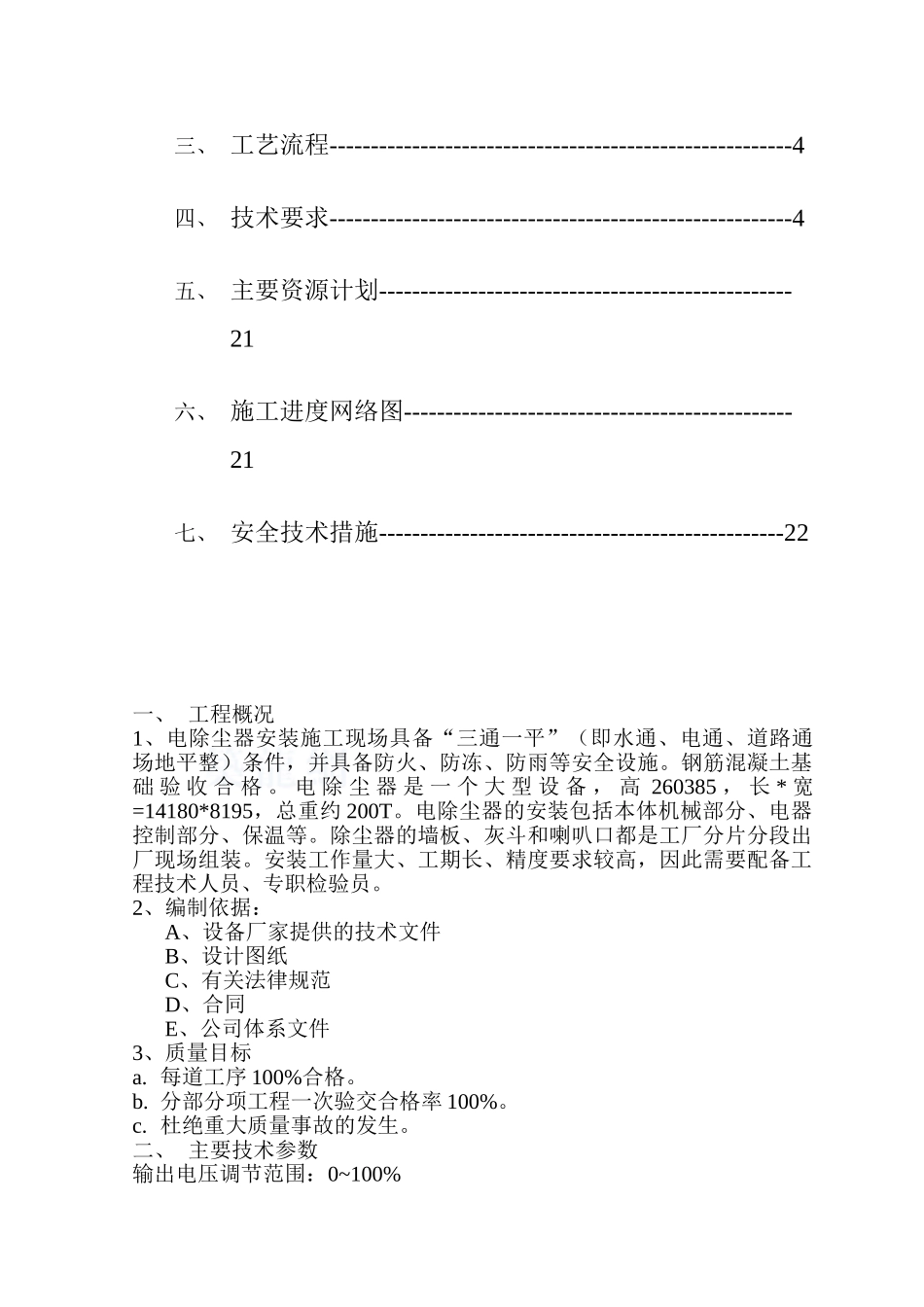

XX 碱厂热电项目BEL 型电除尘器安装工程施工方案编制: 审核审批：2004 年 8 月 8 日目 录一、 工程概况--------------------------------------------------------3二、 主要技术要求--------------------------------------------------3三、 工艺流程--------------------------------------------------------4四、 技术要求--------------------------------------------------------4五、 主要资源计划--------------------------------------------------21六、 施工进度网络图-----------------------------------------------21七、 安全技术措施-------------------------------------------------22一、 工程概况1、电除尘器安装施工现场具备“三通一平”（即水通、电通、道路通场地平整）条件，并具备防火、防冻、防雨等安全设施。钢筋混凝土基础 验 收 合 格 。 电 除 尘 器 是 一 个 大 型 设 备 ， 高 260385 ， 长 * 宽=14180*8195，总重约 200T。电除尘器的安装包括本体机械部分、电器控制部分、保温等。除尘器的墙板、灰斗和喇叭口都是工厂分片分段出厂现场组装。安装工作量大、工期长、精度要求较高，因此需要配备工程技术人员、专职检验员。2、编制依据：A、设备厂家提供的技术文件B、设计图纸C、有关法律规范D、合同E、公司体系文件3、质量目标a. 每道工序 100%合格。b. 分部分项工程一次验交合格率 100%。c. 杜绝重大质量事故的发生。二、 主要技术参数输出电压调节范围：0~100%输出电流调节范围：0~100%最高输出电压设定范围：100~120%火花率设定范围（方式 2）：6~500 次/分运行方式：连续三、 工艺流程：四、技术要求1、基础验收基础施工单位据有关标准验收基础强度和尺寸。若电除尘器本体以下用钢筋混凝土支柱，也属于基础范围。钢筋混凝土支柱的顶部有预埋螺栓和预埋钢板与支座相连接。基础地脚螺栓、钢板可一次预埋，也可采纳二次灌浆的方法。基础应符合以下要求：预埋地脚螺栓的螺纹长度应正确，螺纹无损伤，螺栓间距应符合设计和安装要求，螺栓应垂直埋设，螺纹要有防止生锈和损坏的措施。预埋钢板的位置和规格尺寸数量应符合安装图纸要求。钢板埋设牢固，与混凝土紧密结合。基础外行尺寸和强度均应符合设计要求。基础精度要求：基础柱顶面的相对高差用经纬仪或连通管测量，基础各柱柱距及对角线误差用卷尺测量；其柱顶水平标高极限偏差为±3mm；柱距偏差：当柱距...
