BIM案例--芬兰赫尔辛基Tripla综合体

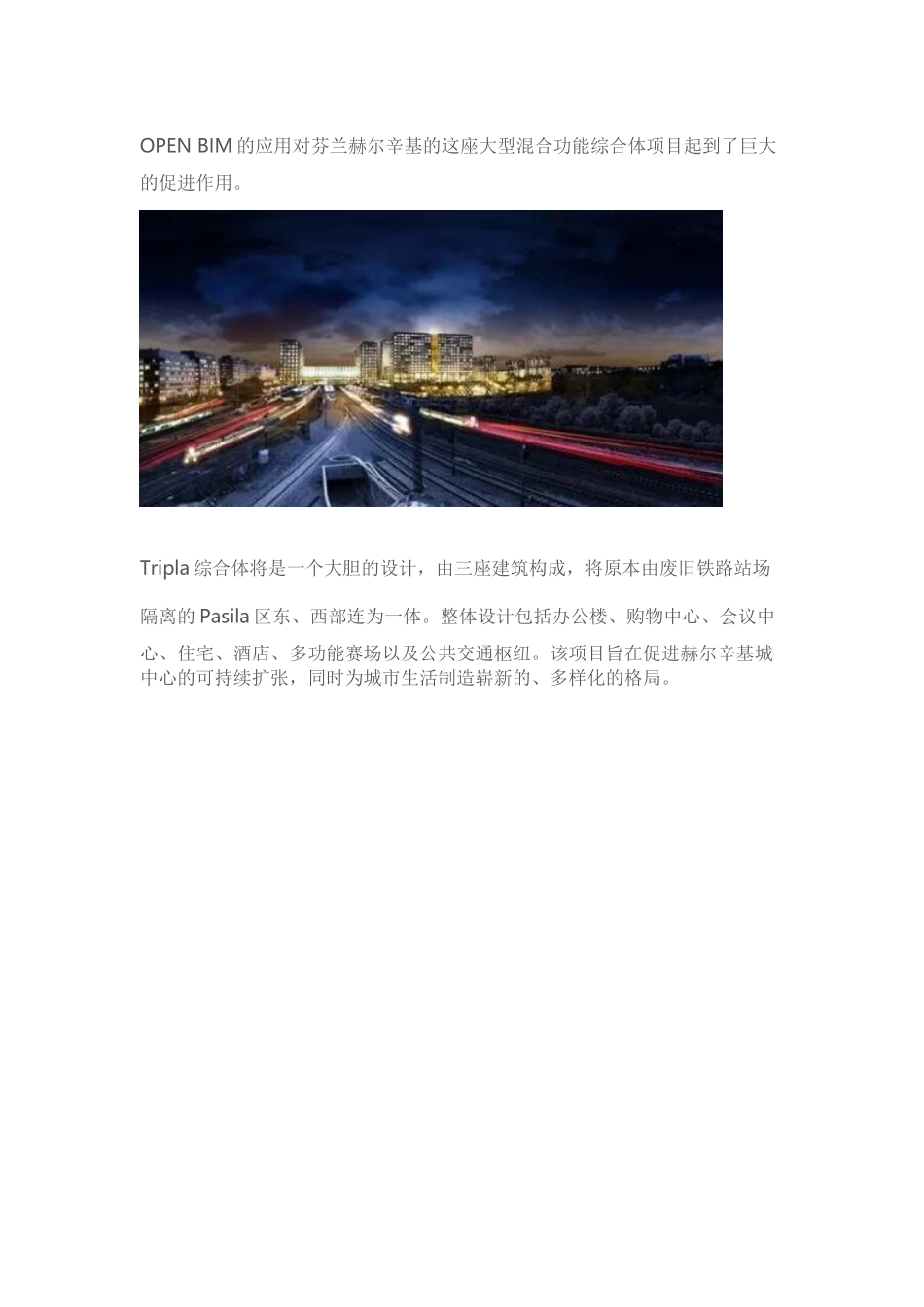

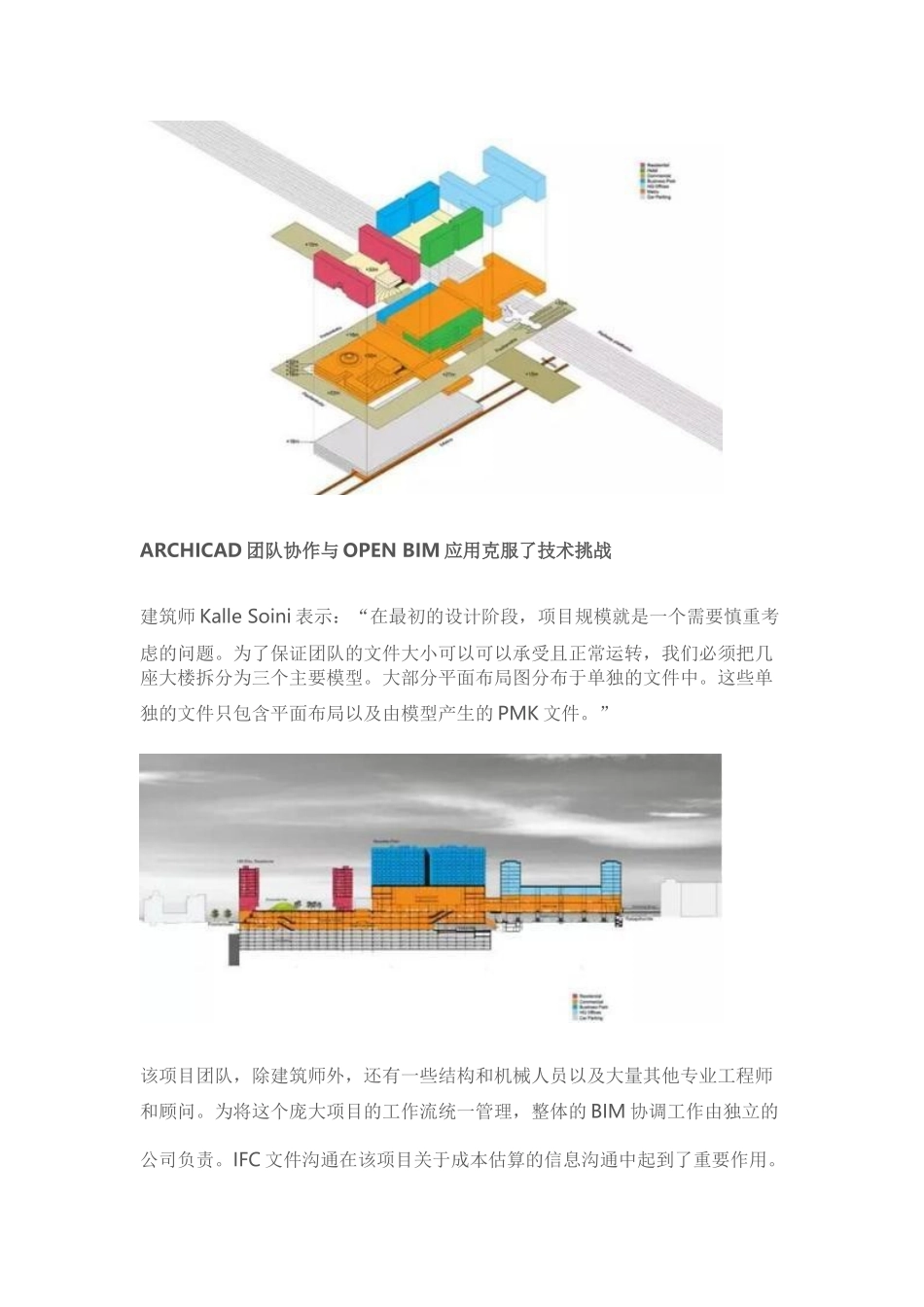

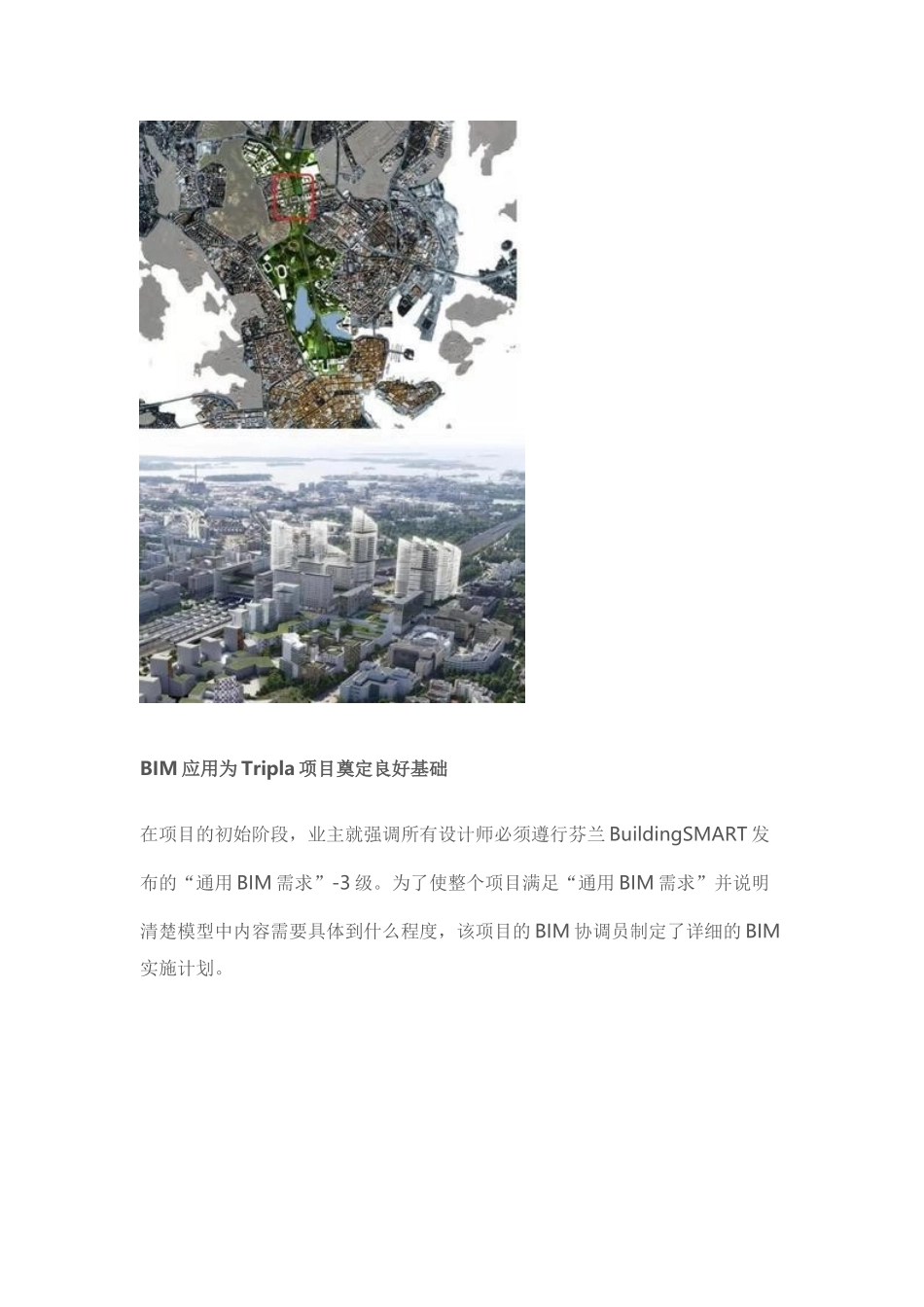

OPEN BIM 的应用对芬兰赫尔辛基的这座大型混合功能综合体项目起到了巨大的促进作用。Tripla 综合体将是一个大胆的设计，由三座建筑构成，将原本由废旧铁路站场隔离的 Pasila 区东、西部连为一体。整体设计包括办公楼、购物中心、会议中心、住宅、酒店、多功能赛场以及公共交通枢纽。该项目旨在促进赫尔辛基城中心的可持续扩张，同时为城市生活制造崭新的、多样化的格局。BIM 应用为 Tripla 项目奠定良好基础在项目的初始阶段，业主就强调所有设计师必须遵行芬兰 BuildingSMART 发布的“通用 BIM 需求”-3 级。为了使整个项目满足“通用 BIM 需求”并说明清楚模型中内容需要具体到什么程度，该项目的 BIM 协调员制定了详细的 BIM实施计划。ARCHICAD 团队协作与 OPEN BIM 应用克服了技术挑战建筑师 Kalle Soini 表示：“在最初的设计阶段，项目规模就是一个需要慎重考虑的问题。为了保证团队的文件大小可以可以承受且正常运转，我们必须把几座大楼拆分为三个主要模型。大部分平面布局图分布于单独的文件中。这些单独的文件只包含平面布局以及由模型产生的 PMK 文件。”该项目团队，除建筑师外，还有一些结构和机械人员以及大量其他专业工程师和顾问。为将这个庞大项目的工作流统一管理，整体的 BIM 协调工作由独立的公司负责。IFC 文件沟通在该项目关于成本估算的信息沟通中起到了重要作用。客户使用 Solibri 模型检测器和 Tekla Structures 组织施工进度计划。建筑师将IFC 和 DWG 文件输入他们的 ARCHICAD 模型， Kalle Soini 表示：“ARCHICAD 非常灵活，可以将信息分割成小的碎片，且大部分信息都可以留存在几个模型文件中。IFC 文件是由 ARCHICAD 的项目文件。”所有设计部门的 IFC 文件每一到两周汇总一次，输入 Solibri 模型检测器。这个组合模型主要用于日常的质量控制，以及解决在项目会议中遇到的设计问题。应用 ARCHICAD，就使得客户和不同设计团队适用和统一 IFC 文件中的信息，变得非常直接和简便。
