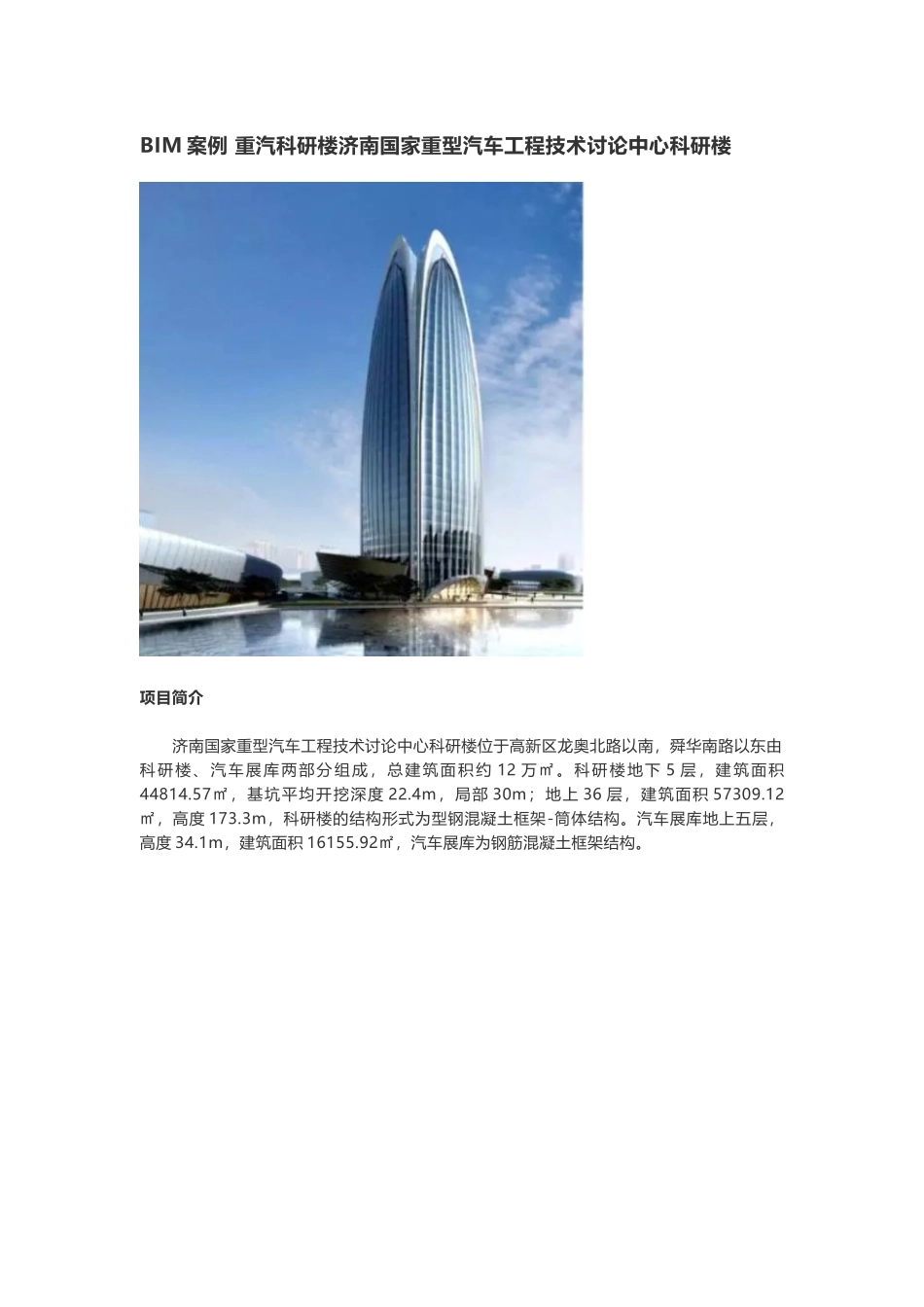

BIM 案例 重汽科研楼济南国家重型汽车工程技术讨论中心科研楼项目简介济南国家重型汽车工程技术讨论中心科研楼位于高新区龙奥北路以南，舜华南路以东由科研楼、汽车展库两部分组成，总建筑面积约 12 万㎡
科研楼地下 5 层，建筑面积44814
57㎡，基坑平均开挖深度 22
4m，局部 30m；地上 36 层，建筑面积 57309
12㎡，高度 173
3m，科研楼的结构形式为型钢混凝土框架-筒体结构
汽车展库地上五层，高度 34
1m，建筑面积 16155
92㎡，汽车展库为钢筋混凝土框架结构

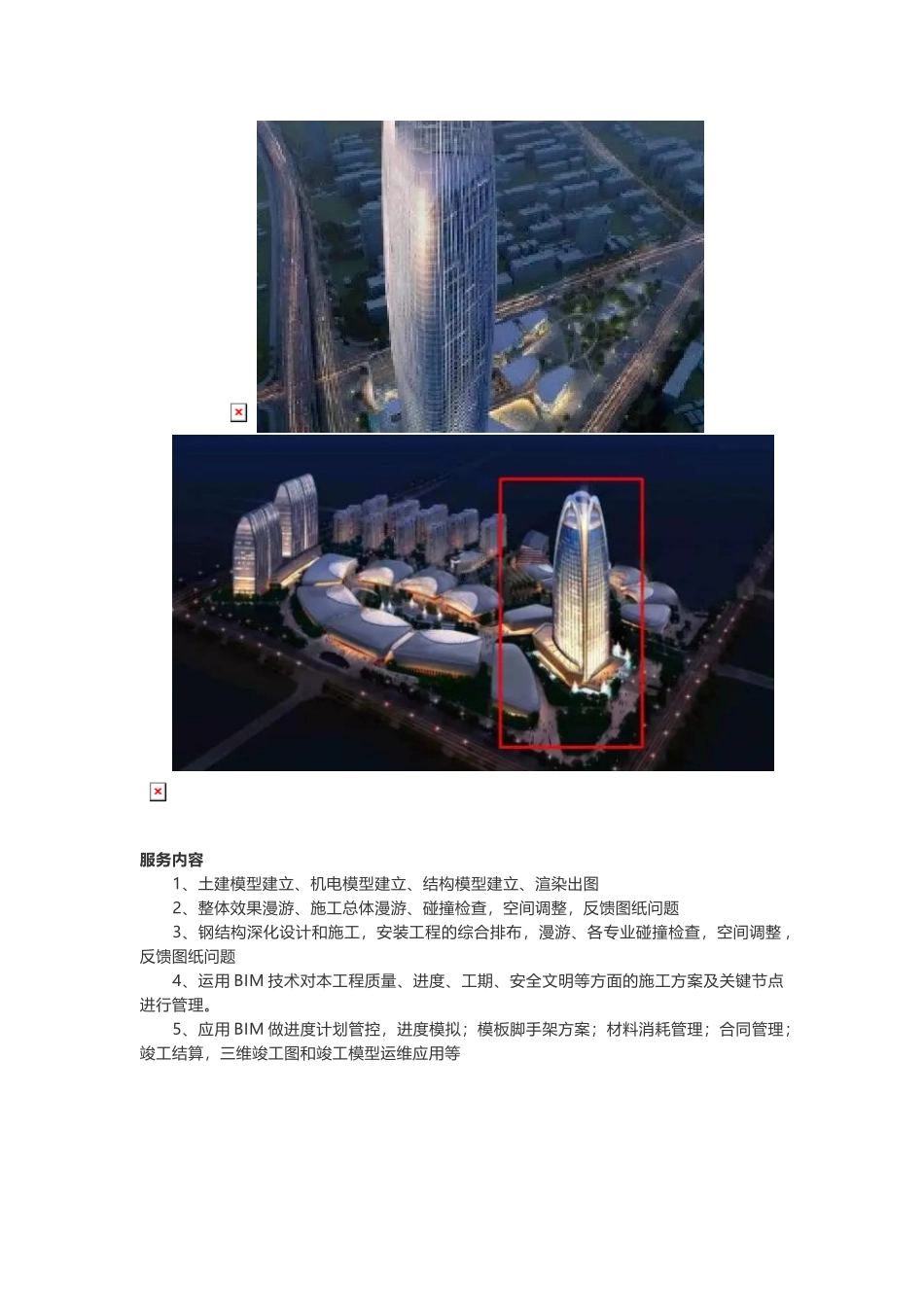

服务内容1、土建模型建立、机电模型建立、结构模型建立、渲染出图2、整体效果漫游、施工总体漫游、碰撞检查，空间调整，反馈图纸问题3、钢结构深化设计和施工，安装工程的综合排布，漫游、各专业碰撞检查，空间调整 ，反馈图纸问题4、运用 BIM 技术对本工程质量、进度、工期、安全文明等方面的施工方案及关键节点进行管理

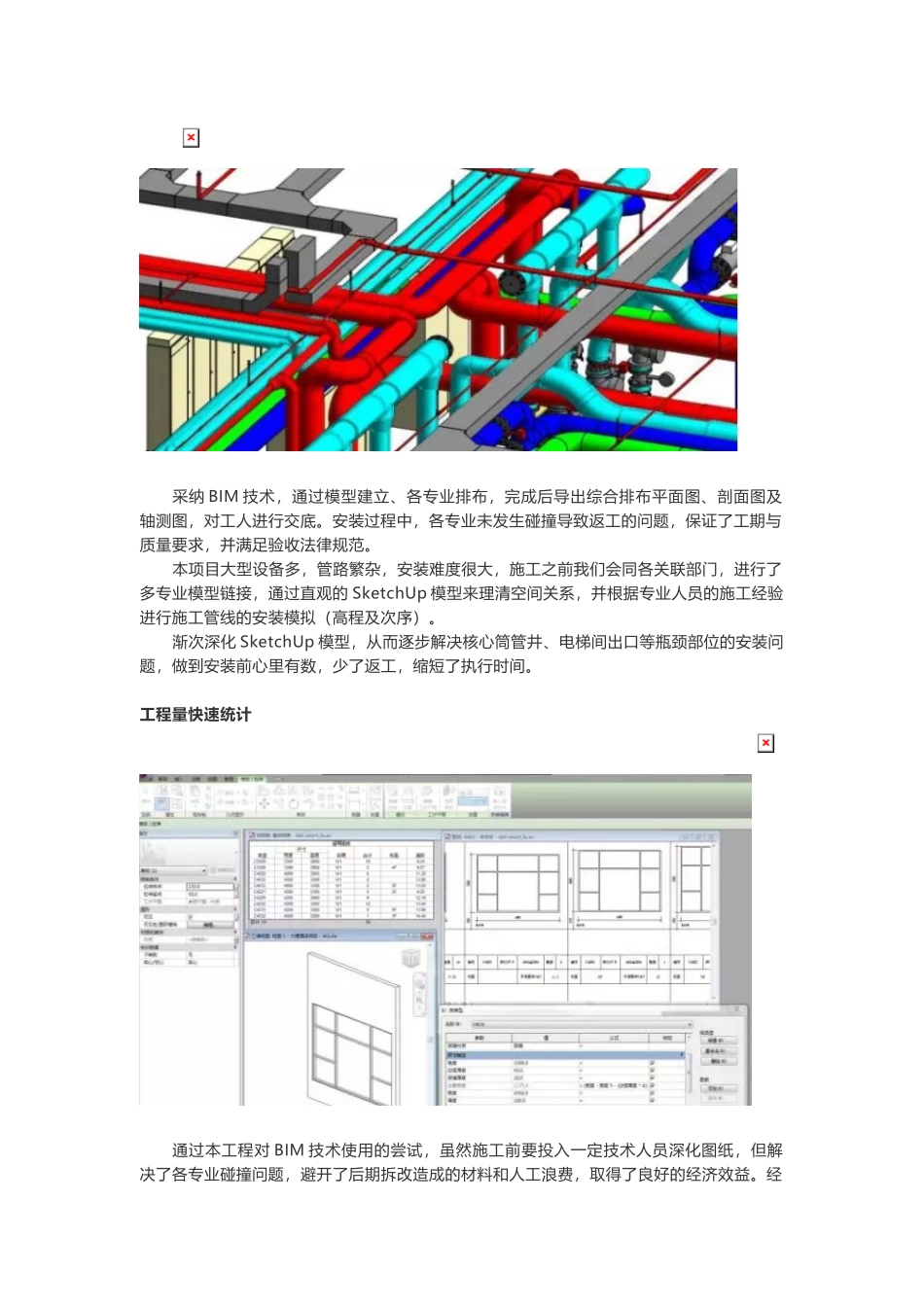

5、应用 BIM 做进度计划管控，进度模拟；模板脚手架方案；材料消耗管理；合同管理；竣工结算，三维竣工图和竣工模型运维应用等采纳 BIM 技术，通过模型建立、各专业排布，完成后导出综合排布平面图、剖面图及轴测图，对工人进行交底
安装过程中，各专业未发生碰撞导致返工的问题，保证了工期与质量要求，并满足验收法律规范
本项目大型设备多，管路繁杂，安装难度很大，施工之前我们会同各关联部门，进行了多专业模型链接，通过直观的 SketchUp 模型来理清空间关系，并根据专业人员的施工经验进行施工管线的安装模拟（高程及次序）
渐次深化 SketchUp 模型，从而逐步解决核心筒管井、电梯间出口等瓶颈部位的安装问题，做到安装前心里有数，少了返工，缩短了执行时间
工程量快速统计 通过本工程对 BIM 技术使用的尝试，虽然施工前要投入一定技术人员深化图纸，但解决了各专业碰撞问题，避开了后期拆改造成的材
