b区段土钉支护计算书

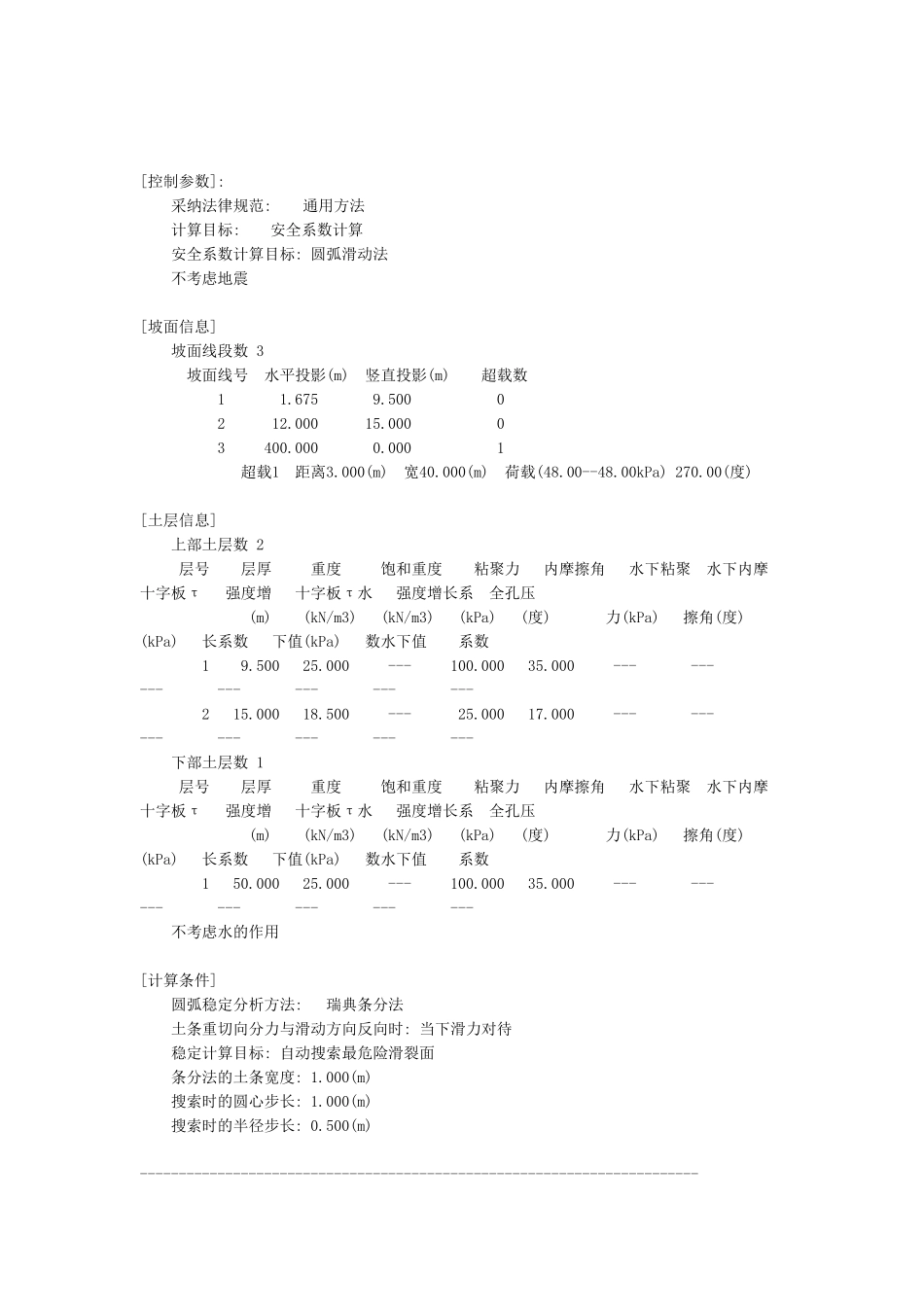

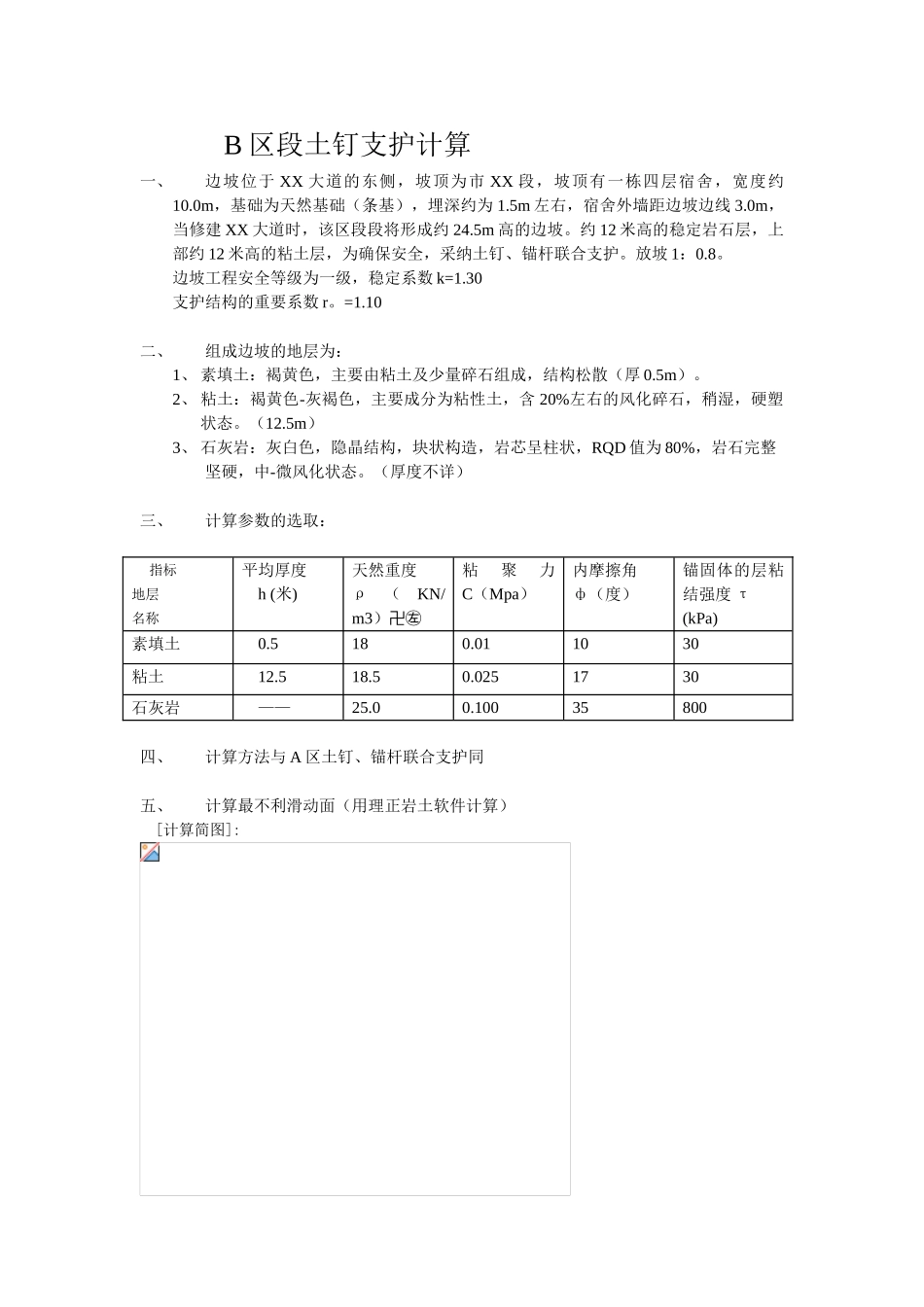

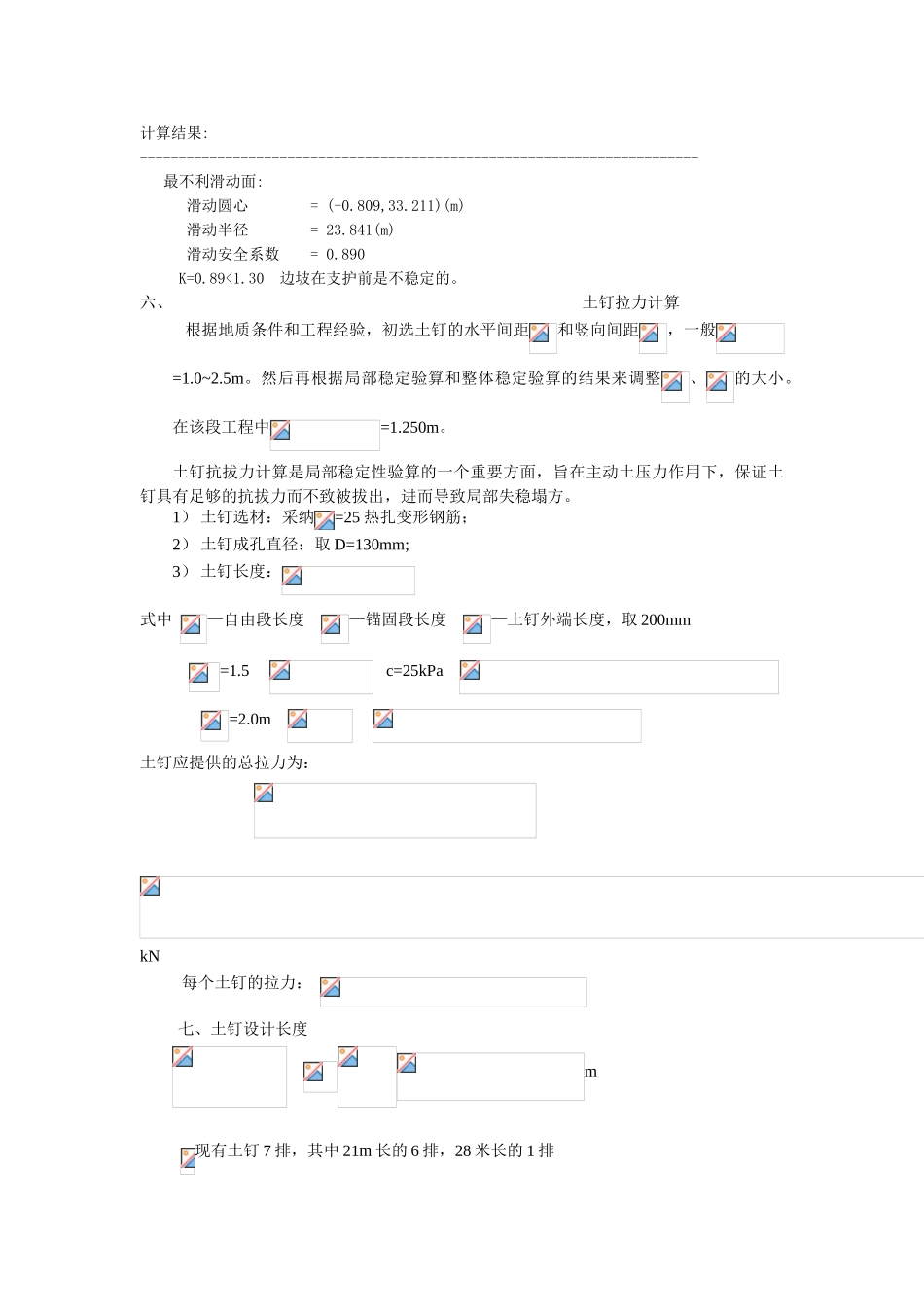

B 区段土钉支护计算一、边坡位于 XX 大道的东侧，坡顶为市 XX 段，坡顶有一栋四层宿舍，宽度约10.0m，基础为天然基础（条基），埋深约为 1.5m 左右，宿舍外墙距边坡边线 3.0m，当修建 XX 大道时，该区段段将形成约 24.5m 高的边坡。约 12 米高的稳定岩石层，上部约 12 米高的粘土层，为确保安全，采纳土钉、锚杆联合支护。放坡 1：0.8。边坡工程安全等级为一级，稳定系数 k=1.30支护结构的重要系数 r。=1.10 二、组成边坡的地层为：1、 素填土：褐黄色，主要由粘土及少量碎石组成，结构松散（厚 0.5m）。2、 粘土：褐黄色-灰褐色，主要成分为粘性土，含 20%左右的风化碎石，稍湿，硬塑状态。（12.5m）3、 石灰岩：灰白色，隐晶结构，块状构造，岩芯呈柱状，RQD 值为 80%，岩石完整 坚硬，中-微风化状态。（厚度不详）三、计算参数的选取： 指标地层名称 平均厚度h (米)天然重度ρ（KN/m3）粘聚力C（Mpa）内摩擦角ф（度）锚固体的层粘结强度 τ(kPa)素填土0.5180.011030粘土12.518.50.0251730石灰岩——25.00.10035800四、计算方法与 A 区土钉、锚杆联合支护同 五、计算最不利滑动面（用理正岩土软件计算）[计算简图]:[控制参数]: 采纳法律规范:通用方法 计算目标:安全系数计算 安全系数计算目标: 圆弧滑动法 不考虑地震[坡面信息] 坡面线段数 3 坡面线号 水平投影(m) 竖直投影(m) 超载数 1 1.675 9.500 0 2 12.000 15.000 0 3 400.000 0.000 1 超载1 距离3.000(m) 宽40.000(m) 荷载(48.00--48.00kPa) 270.00(度)[土层信息] 上部土层数 2 层号 层厚 重度 饱和重度 粘聚力 内摩擦角 水下粘聚 水下内摩 十字板τ 强度增 十字板τ水 强度增长系 全孔压 (m) (kN/m3) (kN/m3) (kPa) (度) 力(kPa) 擦角(度) (kPa) 长系数 下值(kPa) 数水下值 系数 1 9.500 25.000 --- 100.000 35.000 --- --- --- --- --- --- --- 2 15.000 18.500 --- 25.000 17.000 --- --- --- --- --- --- --- 下部土层数 1 层号 层厚 重度 饱和重度 粘聚力 内摩擦角 水下粘聚 水下内摩 十字板τ 强度增 十字板τ水 强度增长系 全孔压 (m) (kN/m3) (kN/m3) (kPa) (度) 力(kPa) 擦角(度) (kPa) 长系数 下值(kPa) 数水下值 系数 1 50.000 25.000 --- 100.000 35.000 --- --- --- --- --- --- --- 不考虑水的作用[...
